1.設備信息
設備類型:回轉窯
額定轉速:1500rpm
本案例關聯測點:減速機2、3軸輸出端4A
2.報警及分析過程
2.1分析過程
2.1.1趨勢、指標參數等證據說明

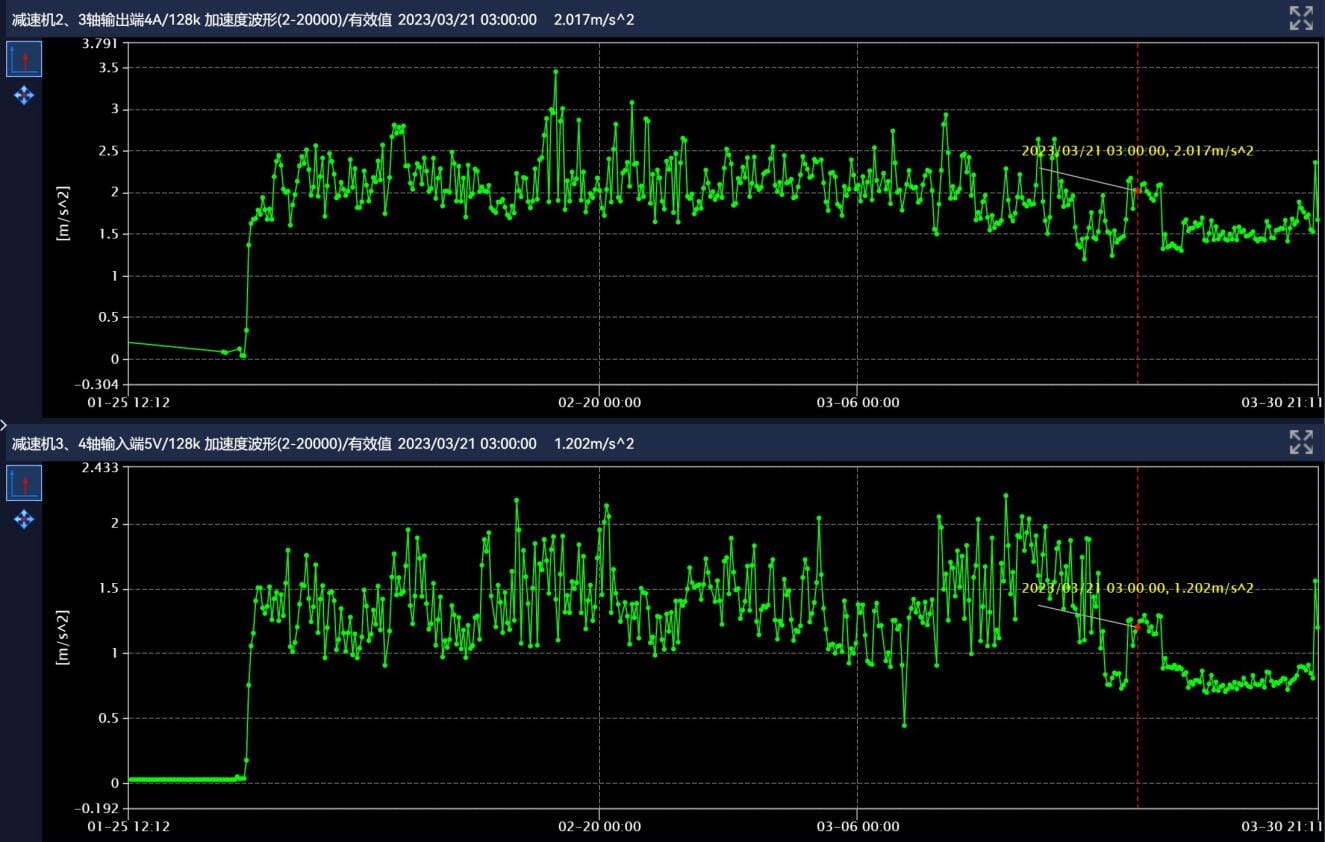

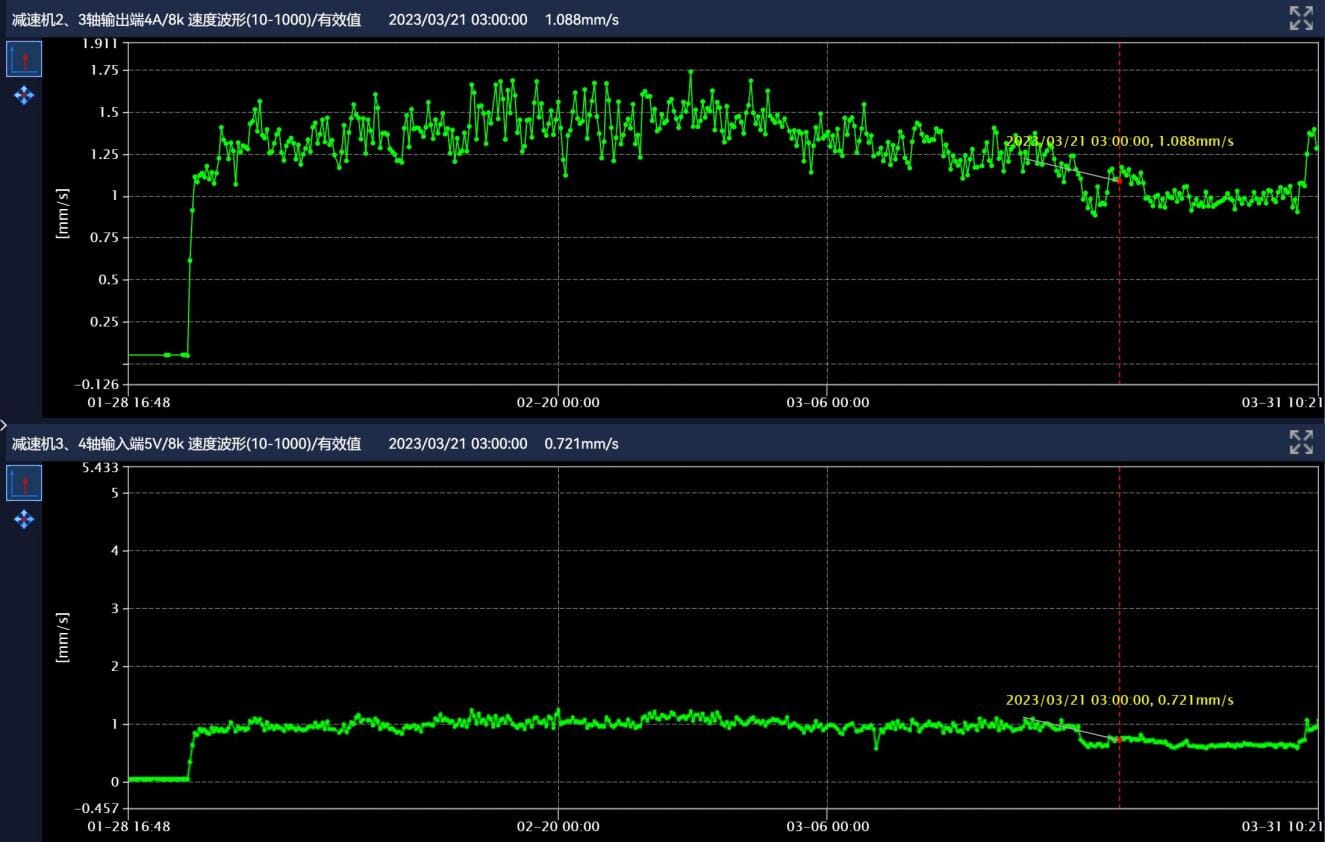

減速機2、3軸輸出4A測點加速度幅值趨勢相對穩定。

回轉窯56.011/減速機2、3軸輸出端4A/128k 加速度波形(2-2000)_設備多趨勢
速度幅值趨勢相對穩定。

回轉窯56.011/減速機2、3軸輸出端4A/128k 加速度波形(2-2000)_設備多趨勢
2.1.2時域、頻譜、包絡解調等證據說明

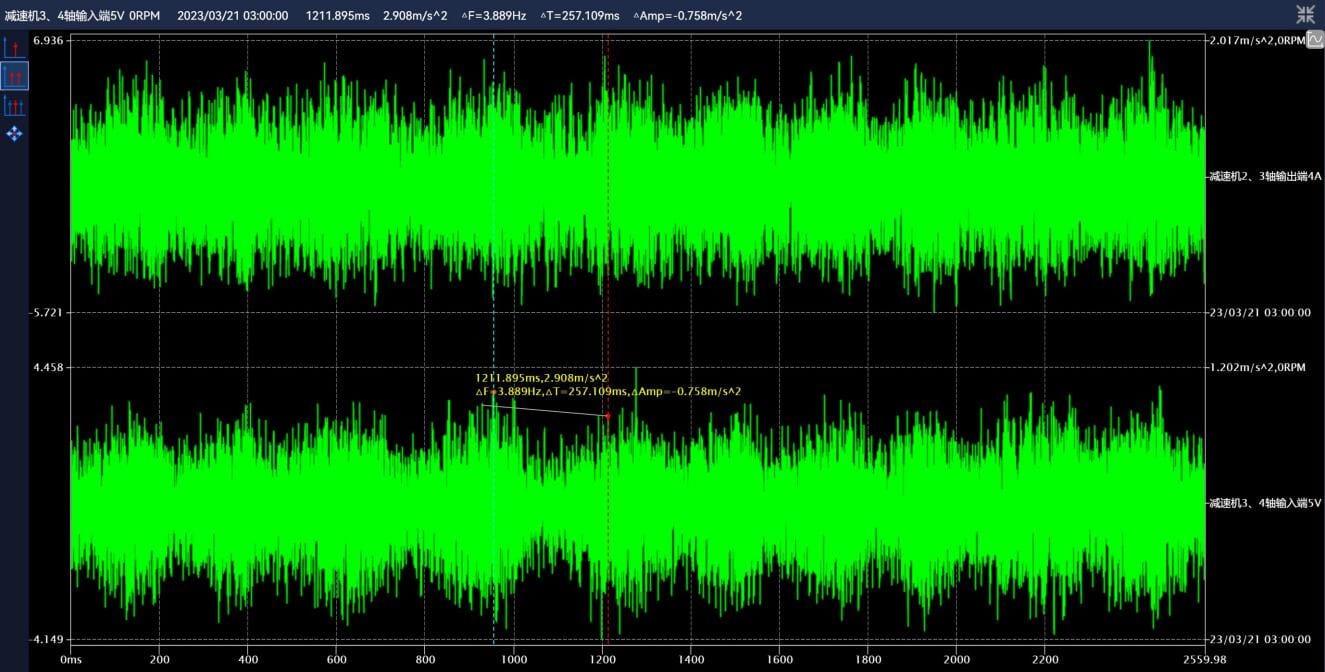

加速度時域波形未見明顯沖擊。

回轉窯56.011/減速機2、3軸輸出端4A/128k 加速度波形(2-2000)_時域波形

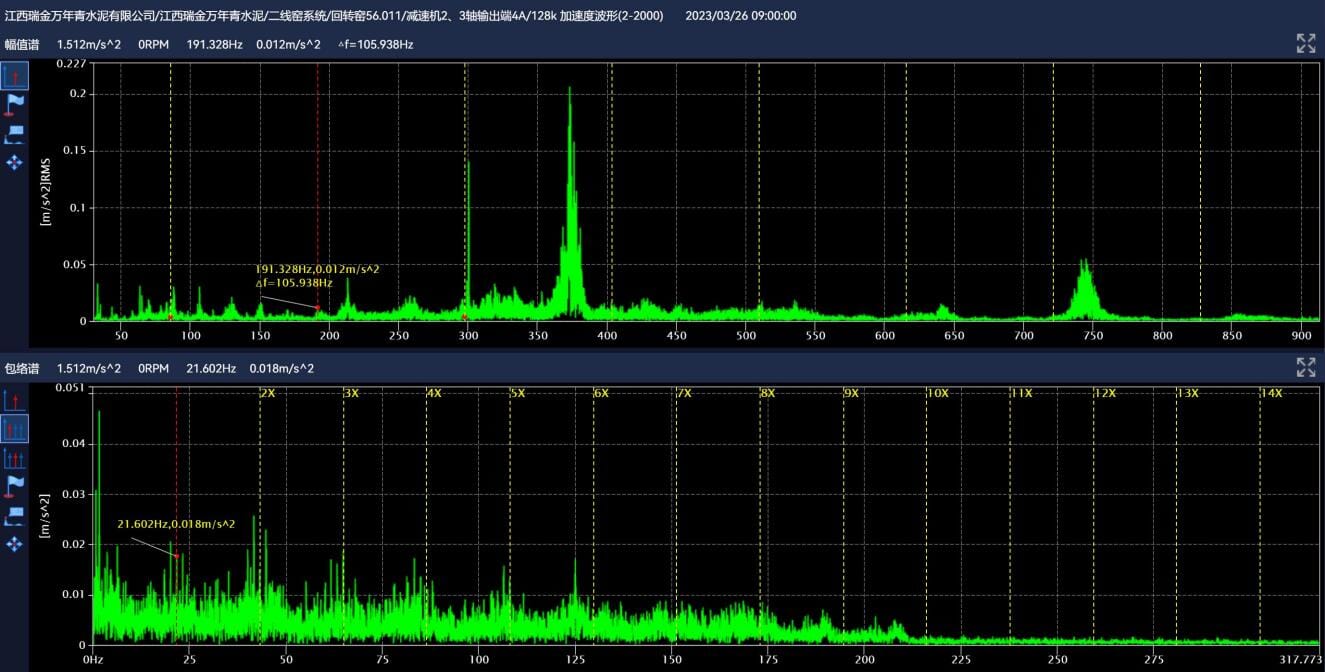

加速度在低頻段100-300Hz進行包絡解調可見21.602Hz及其諧波。

回轉窯56.011/減速機2、3軸輸出端4A/128k 加速度波形(2-2000)_包絡解調
且帶有減速機3軸轉頻1.563Hz邊帶,因此可推測21.602Hz為軸承內圈損傷特征。

回轉窯56.011/減速機2、3軸輸出端4A/128k 加速度波形(2-2000)_頻譜分析

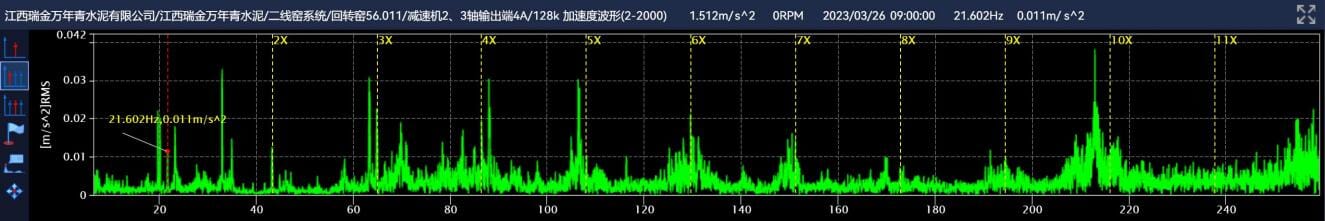

低頻段可見21.602Hz及其諧波相對豐富。

回轉窯56.011/減速機2、3軸輸出端4A/128k 加速度波形(2-2000)_頻譜分析

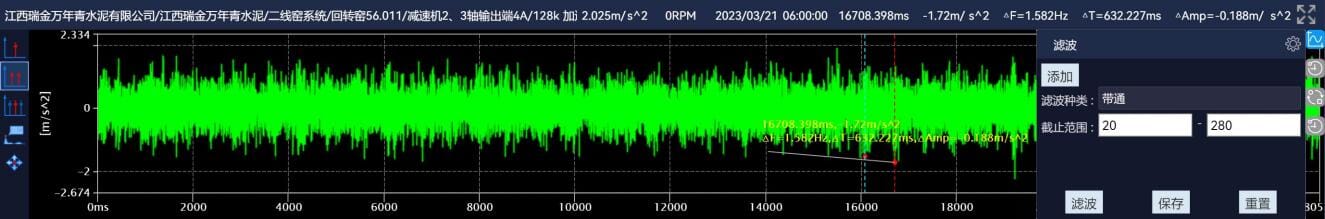

在20-280Hz進行濾波處理,加速度時域波形可見近似3軸轉頻間隔沖擊,推測軸承內圈損傷特征受到3軸轉頻調制導致。

回轉窯56.011/減速機2、3軸輸出端4A/128k 加速度波形(2-2000)_時域波形
3.診斷結論及建議
3.1診斷結論
2023-03-22 體檢從正常調整注意:3軸軸承內圈存在點蝕或輕微剝落,劣化緩慢。(輸出側稍顯著)
3.2檢維修建議
定檢時需檢查3軸軸承損傷情況。
4.現場檢維修過程
2023-08-10 12:21 跟蹤記錄:二線窯主減速機檢查發現三級軸軸承滾珠有點蝕,后反饋軸承內圈滾道存在點蝕剝落,并提供檢修照片。
5.現場檢維修照片

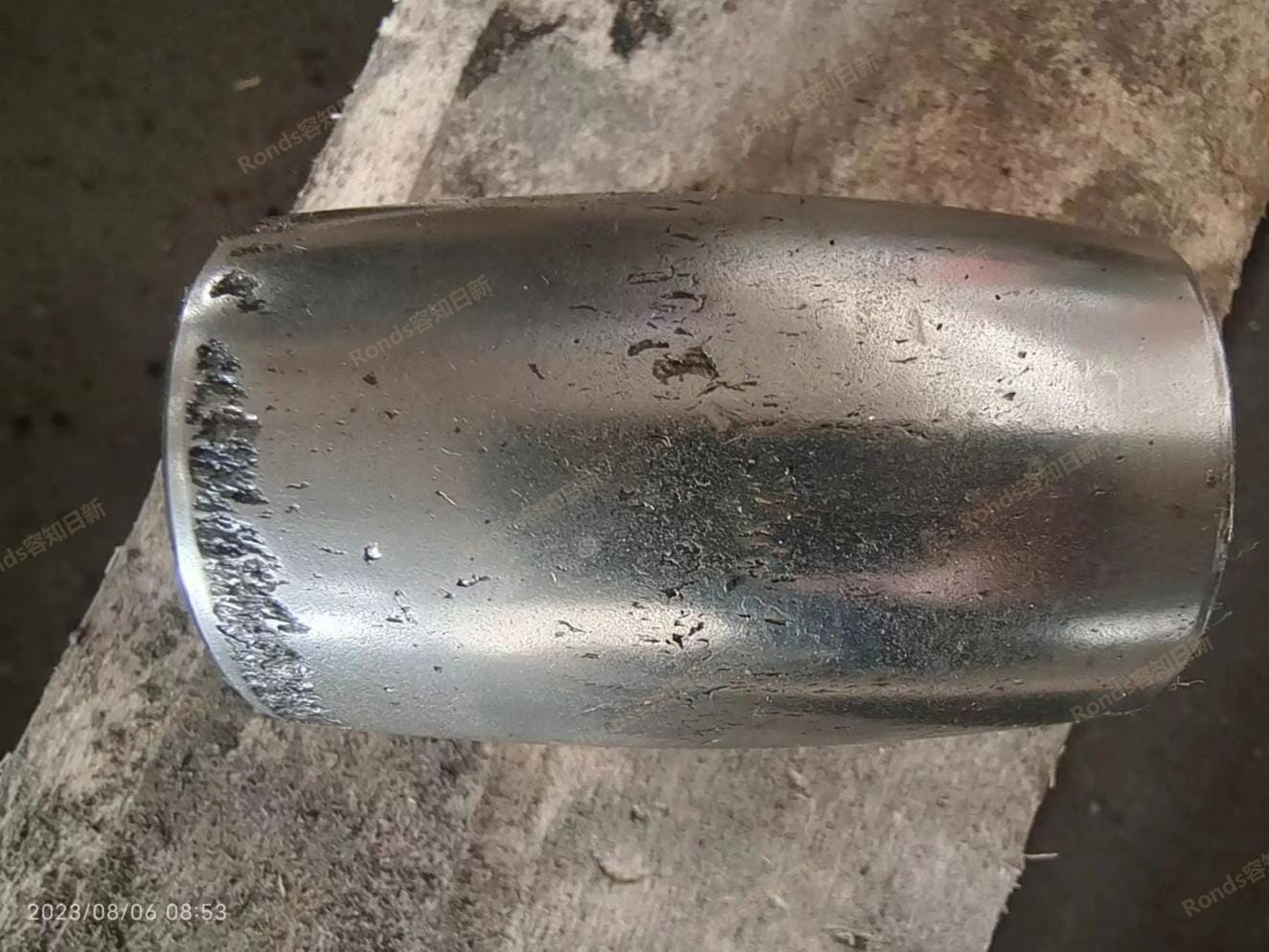

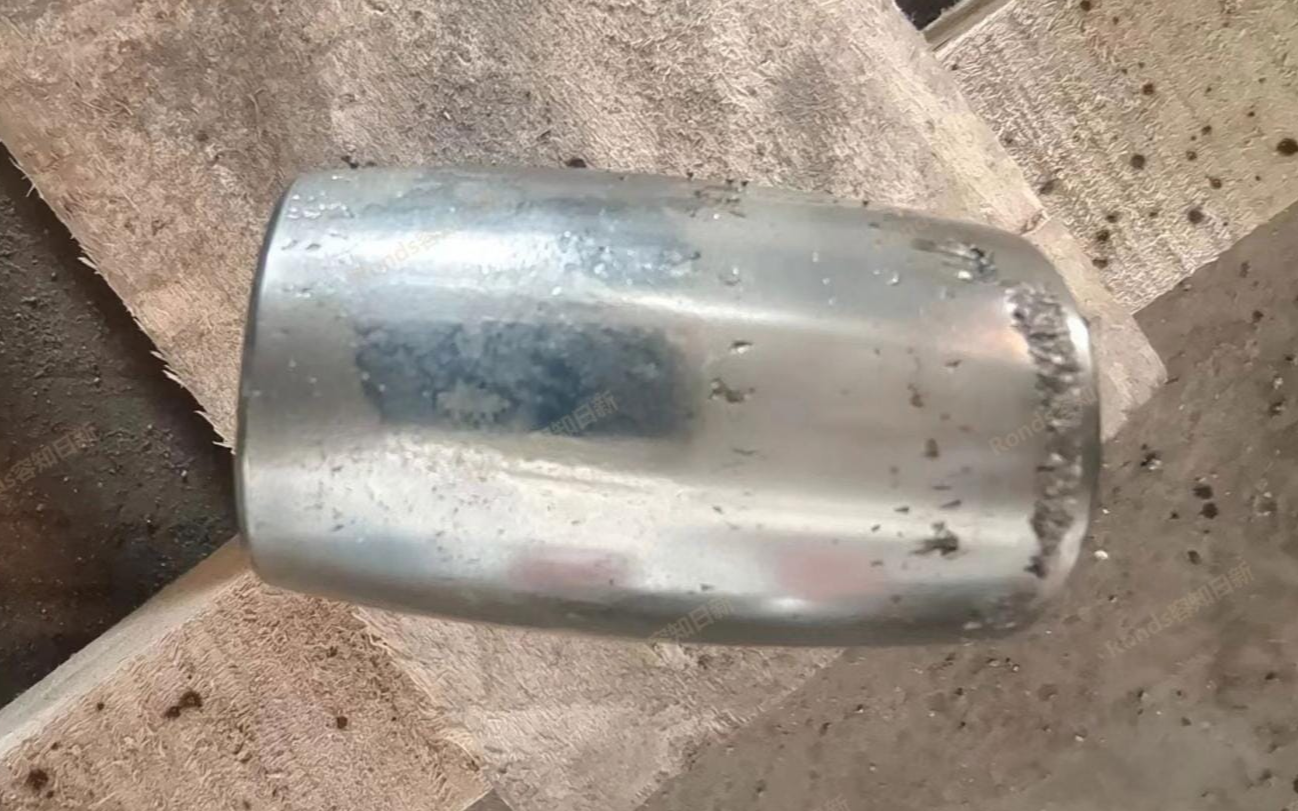

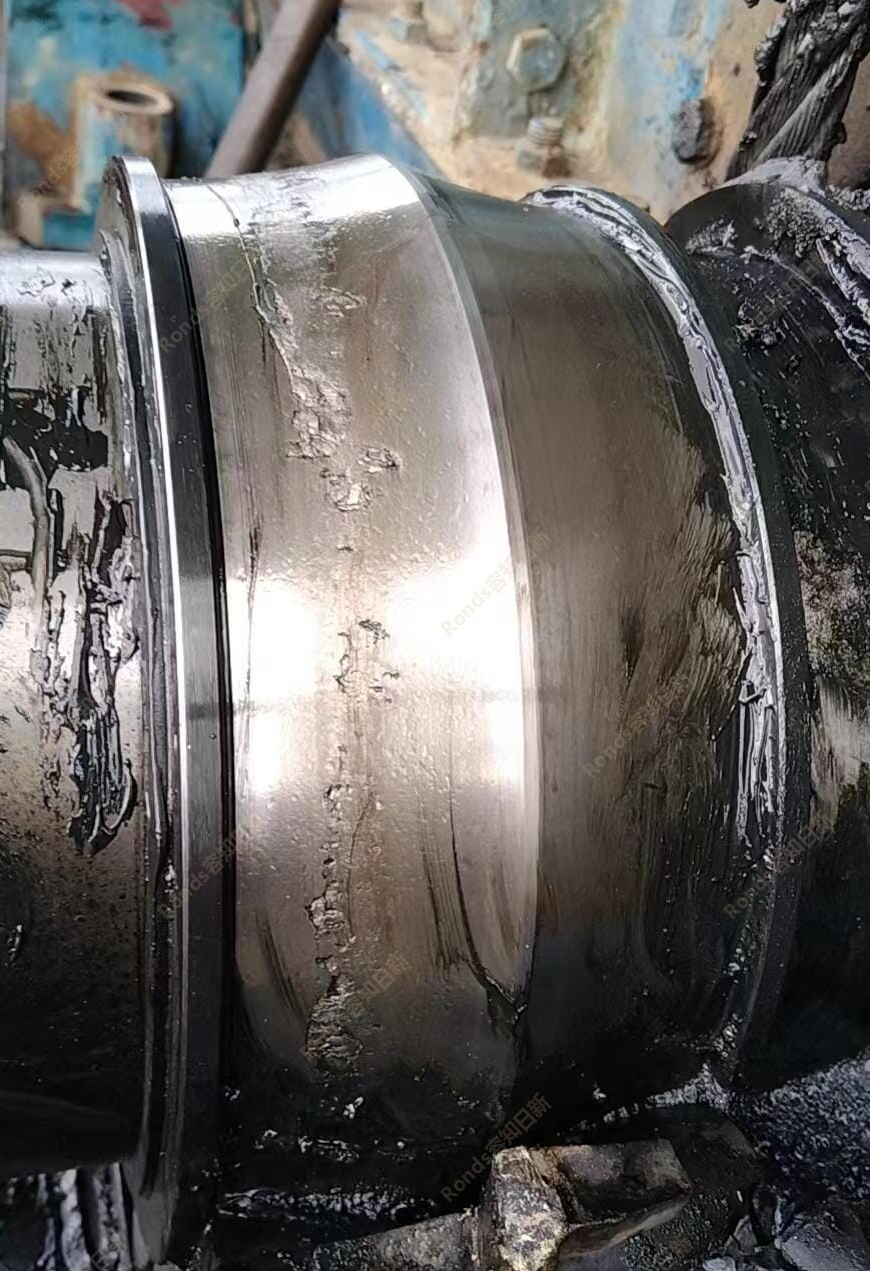

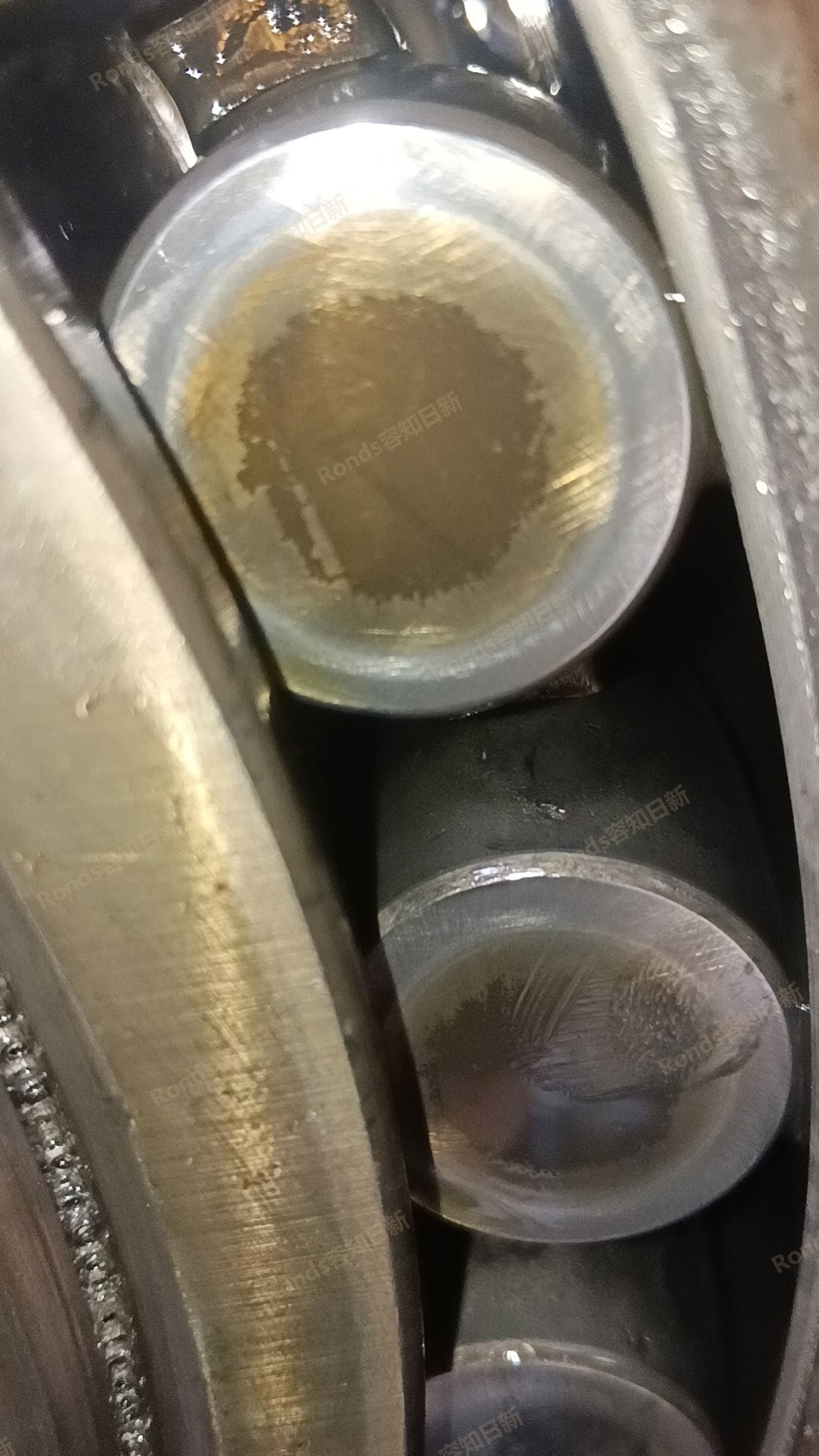

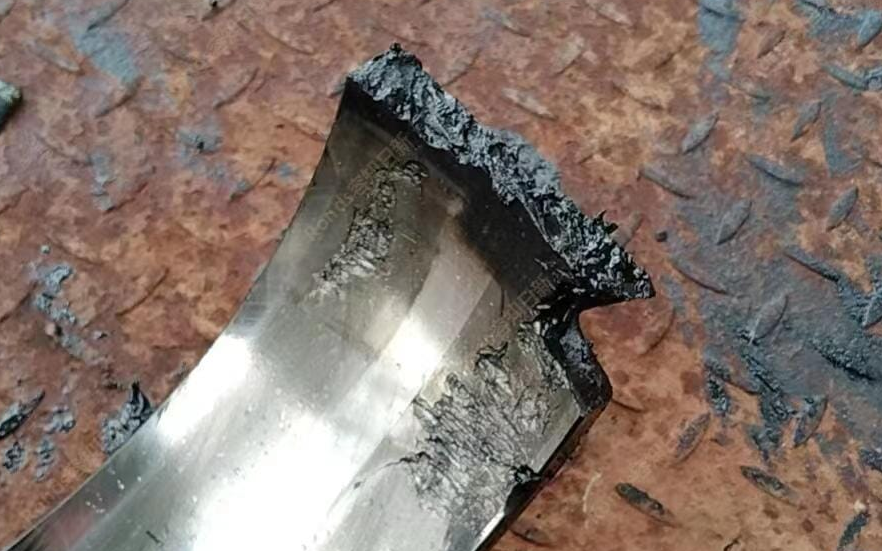

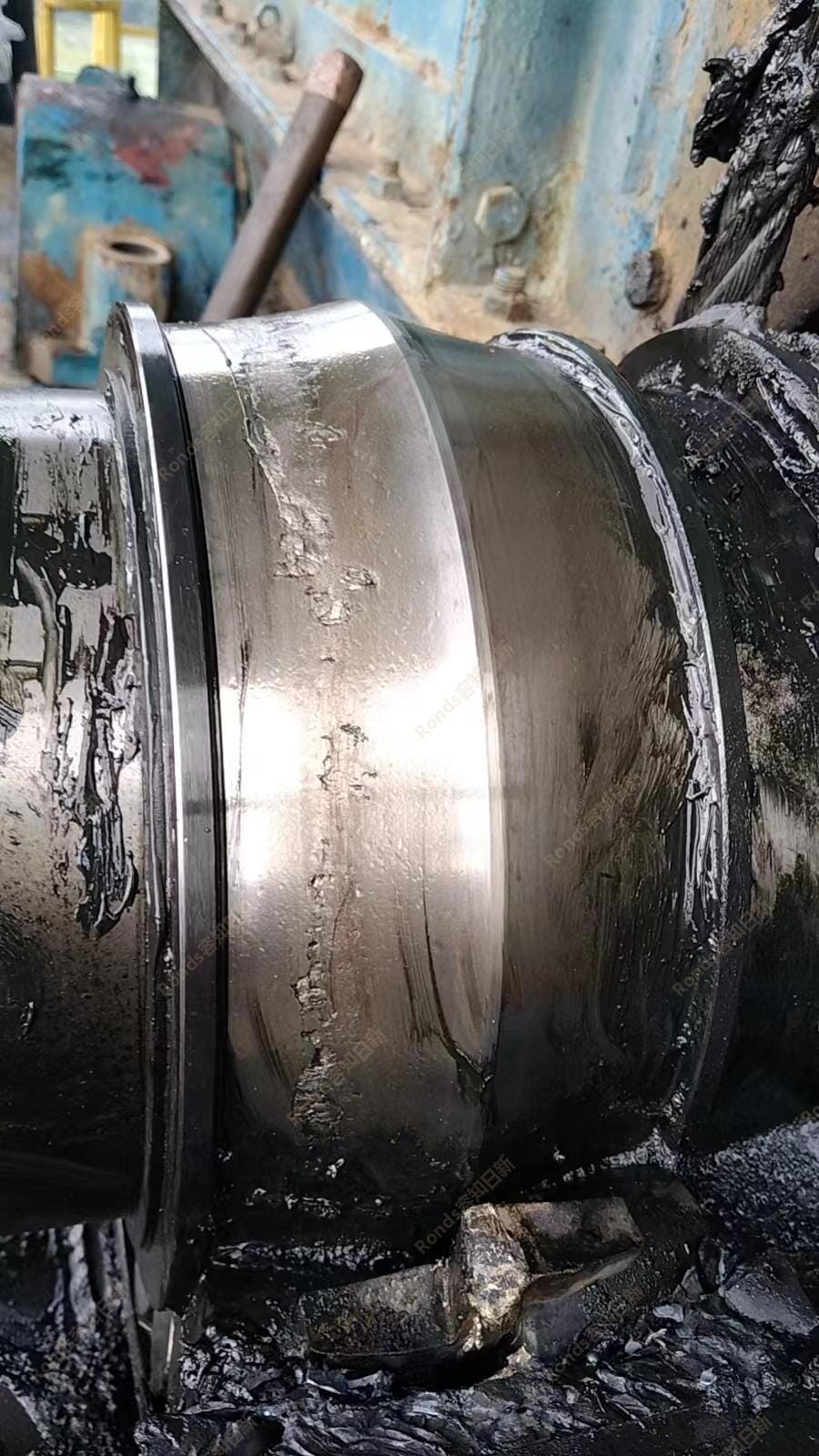

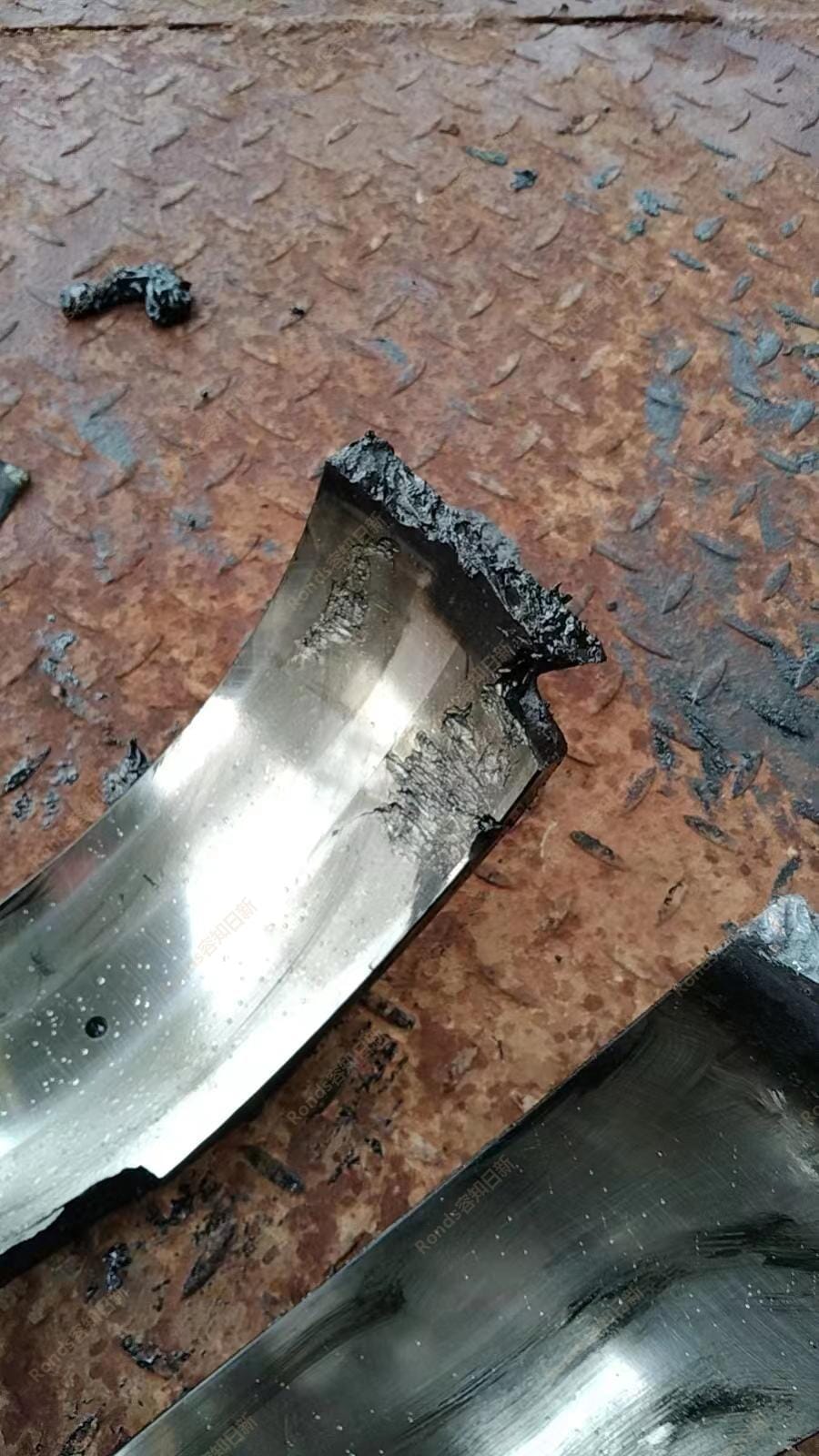

現場提供三軸軸承損傷照片,照片顯示軸承內圈存在顯著點蝕和輕微剝落,滾動體點蝕。

軸承內圈點蝕和剝落_1

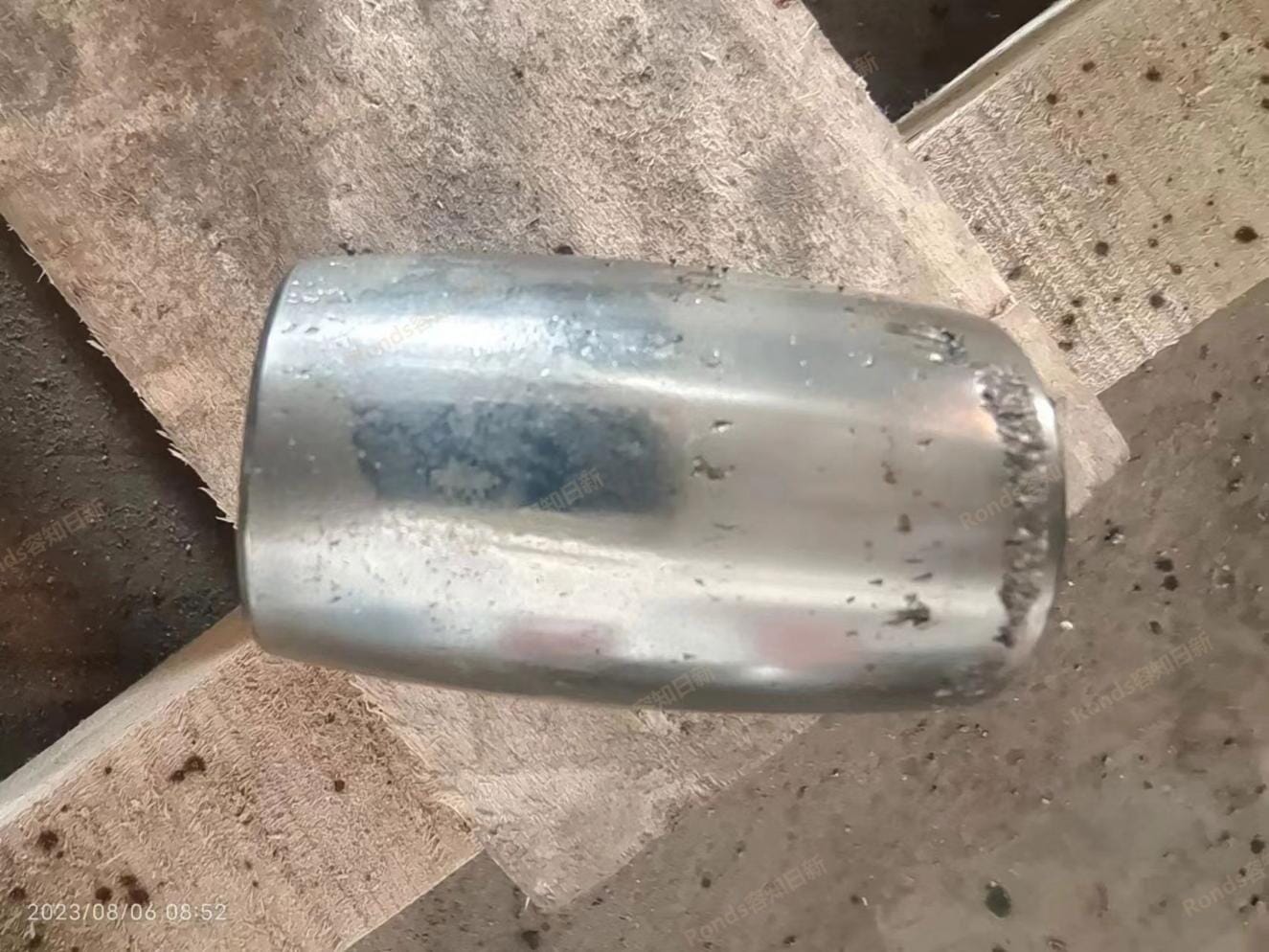

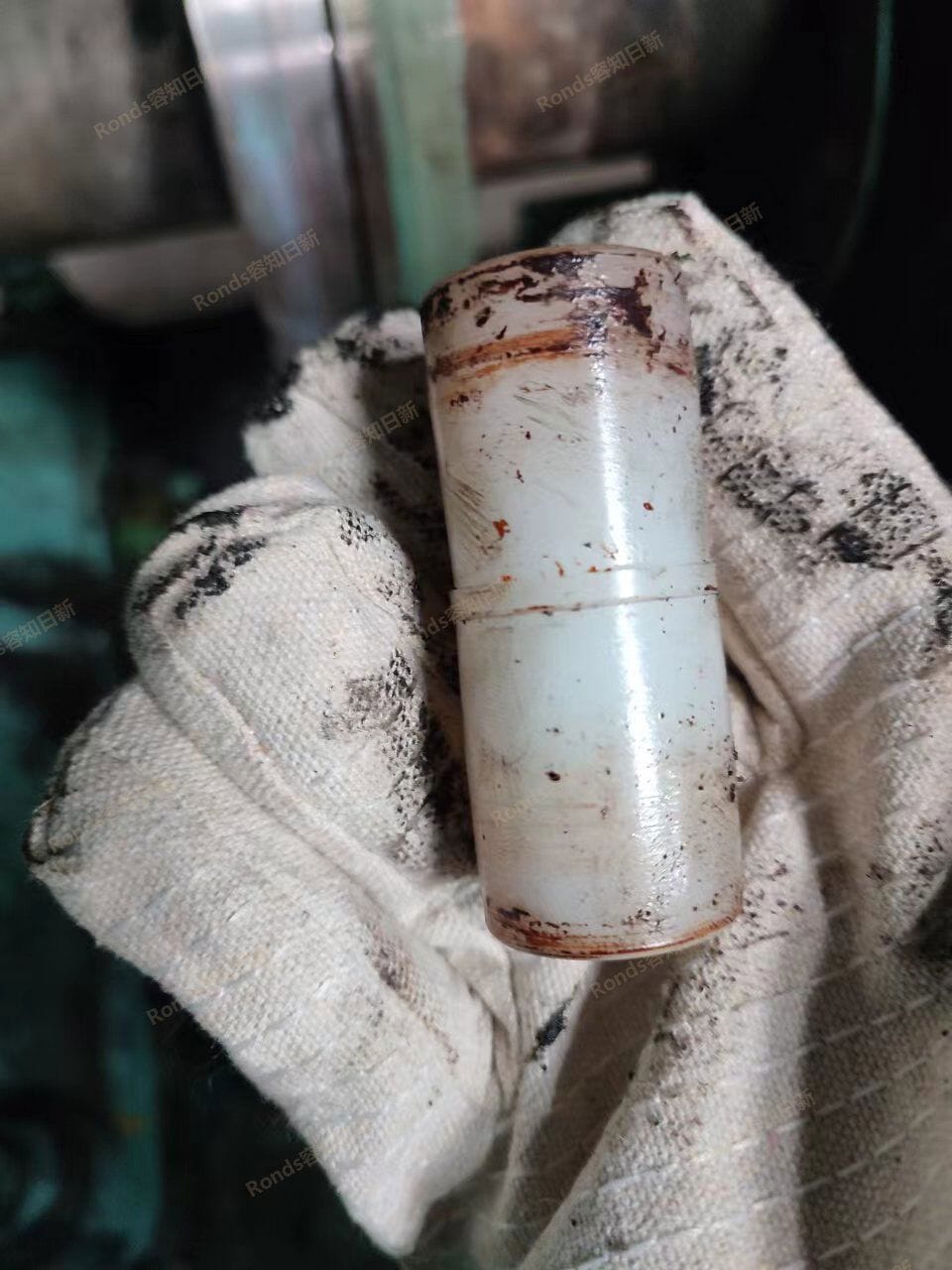

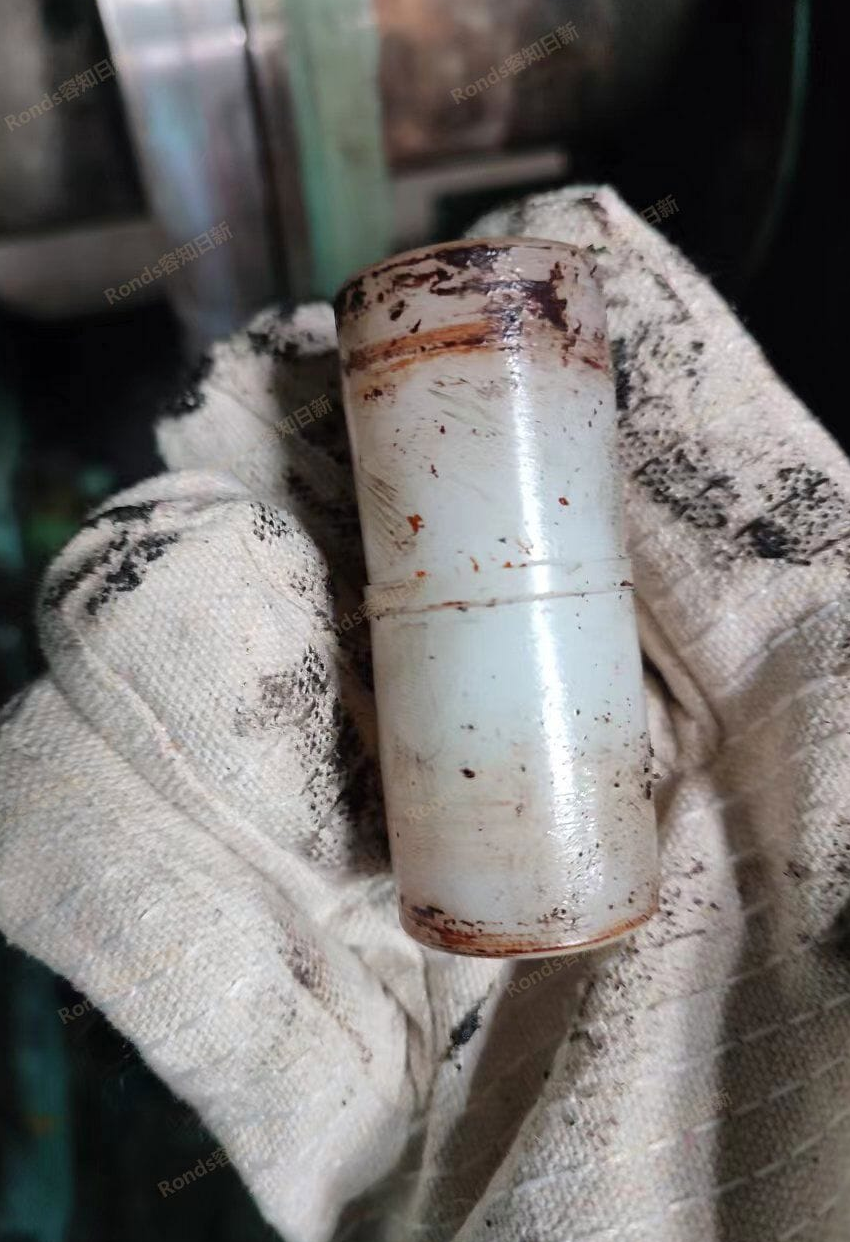

滾動體點蝕_2
滾動體點蝕_3

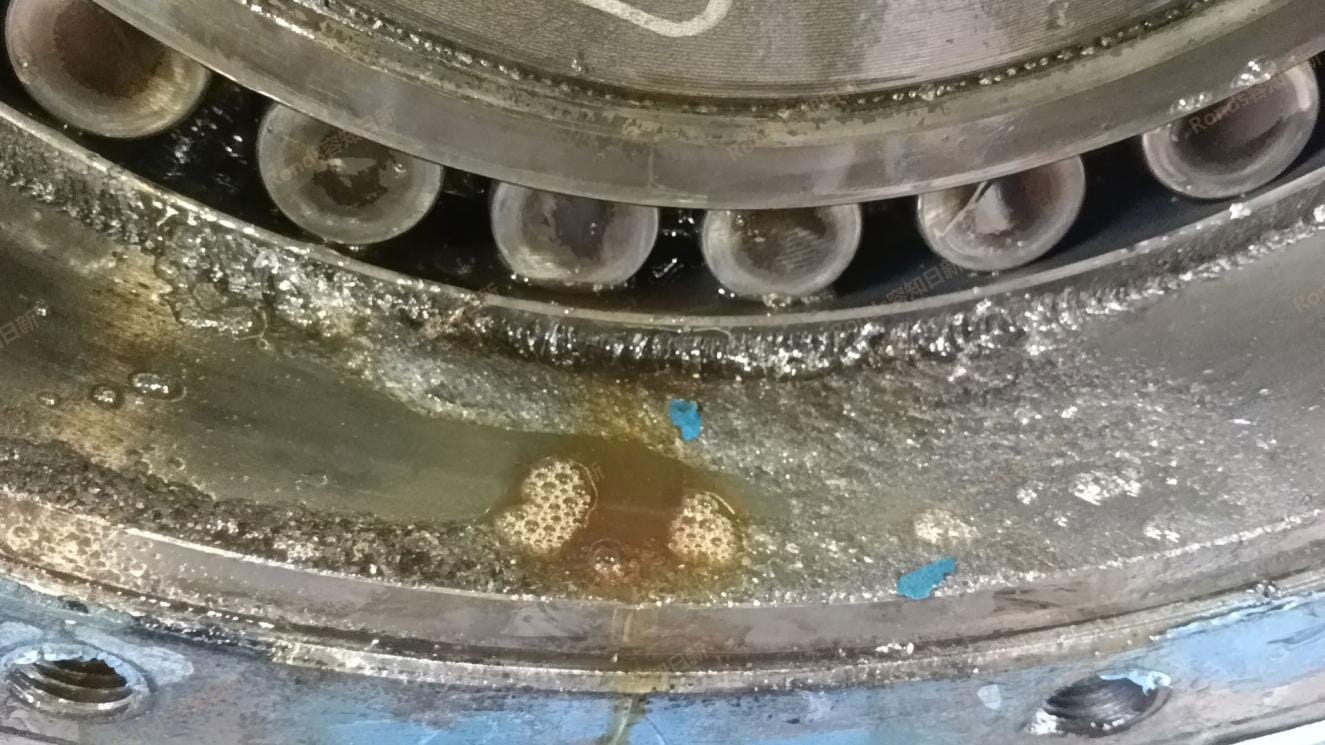

檢修照片_4

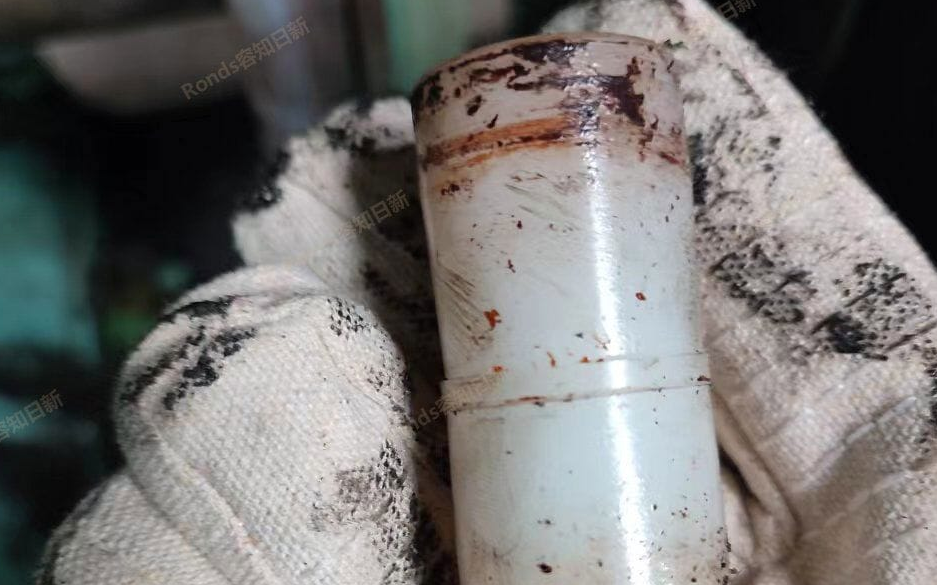

檢修照片_5
6.檢維修后驗證

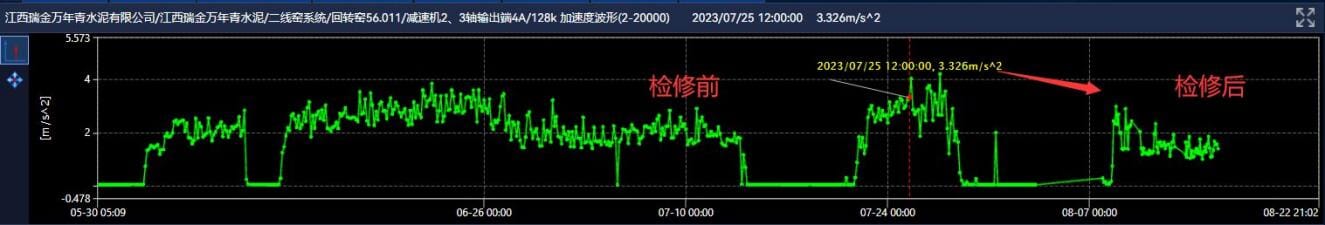

檢修后,減速機2、3軸輸出端4A測點加速度幅值存在輕微回落。

現場檢修后,在20-200Hz濾波處理,3軸轉頻間隔調制基本消失。

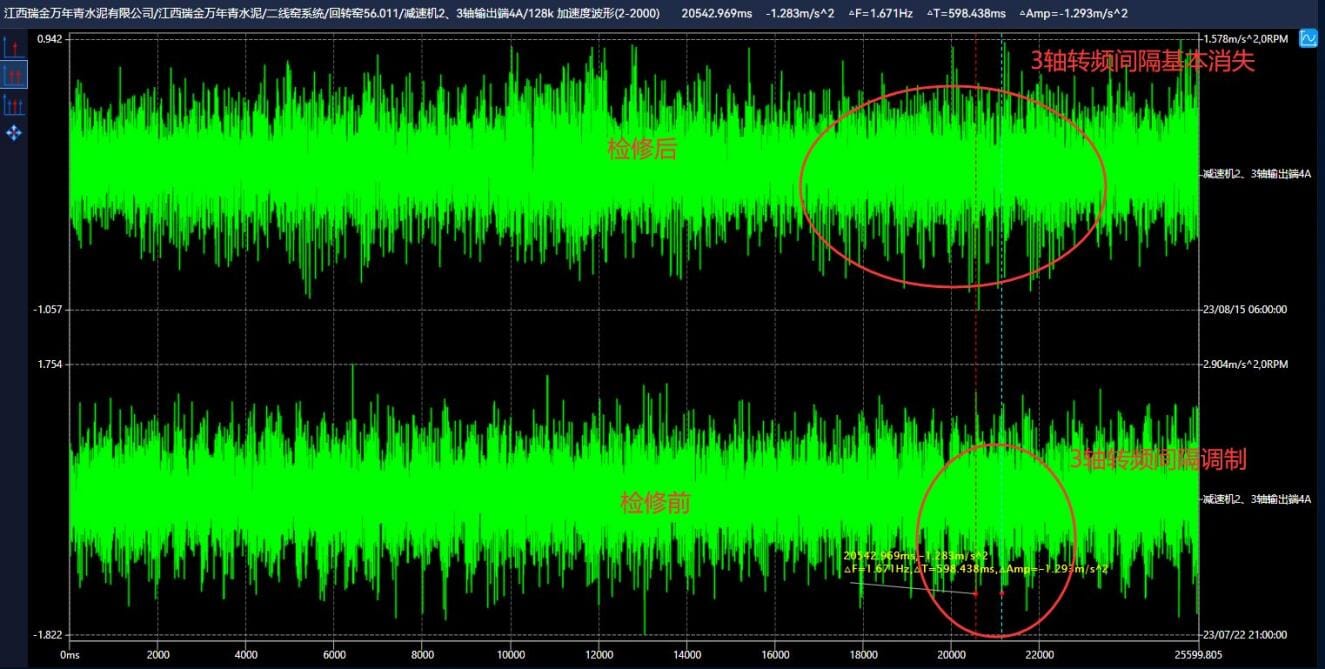

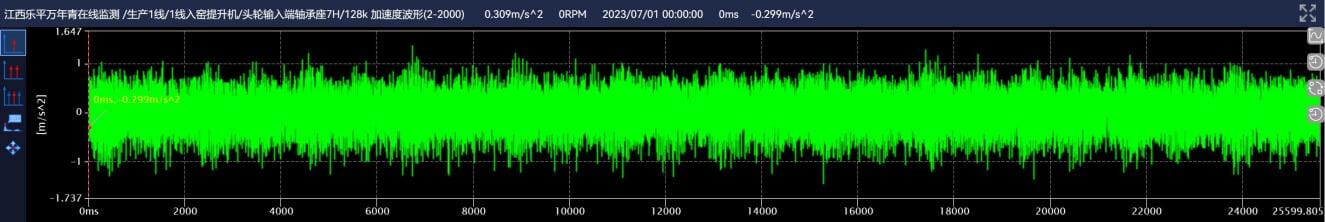

回轉窯56.011/減速機2、3軸輸出端4A/128k 加速度波形(2-2000)_時域波形

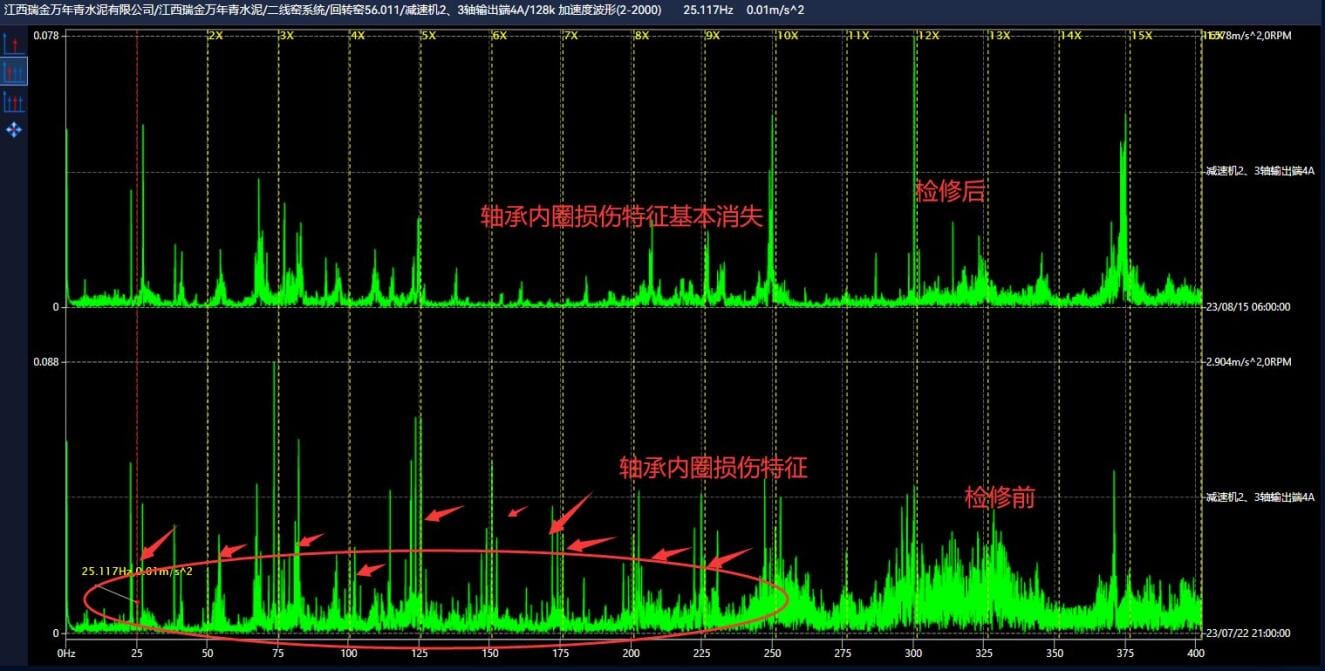

現場檢修后,3軸軸承內圈損傷特征基本消失。(備注:回轉窯屬于變速設備,軸承內圈損傷特征會根據轉速變化,頻率出現變化)

回轉窯56.011/減速機2、3軸輸出端4A/128k 加速度波形(2-2000)_頻譜分析
7.客戶反饋單
無

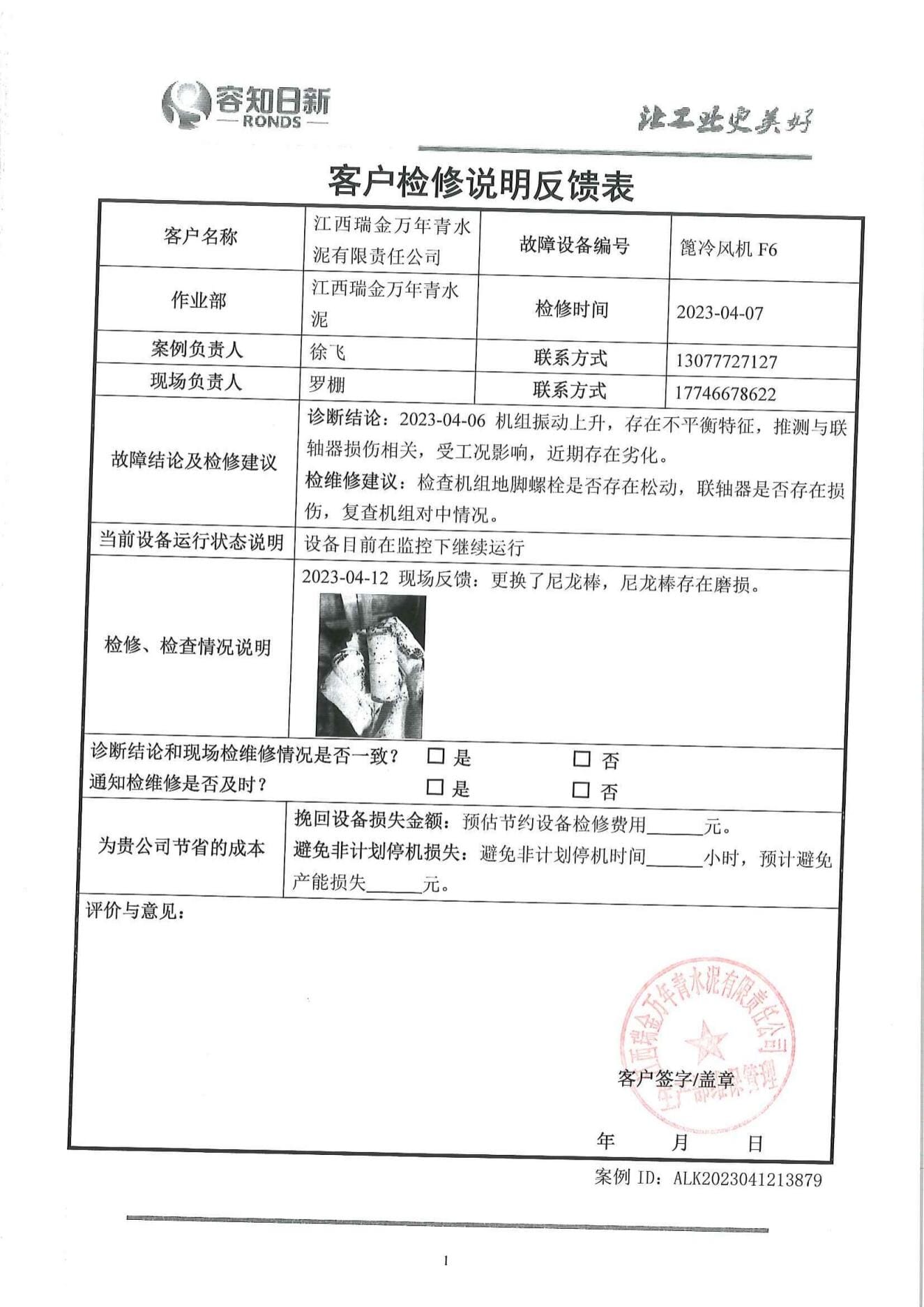

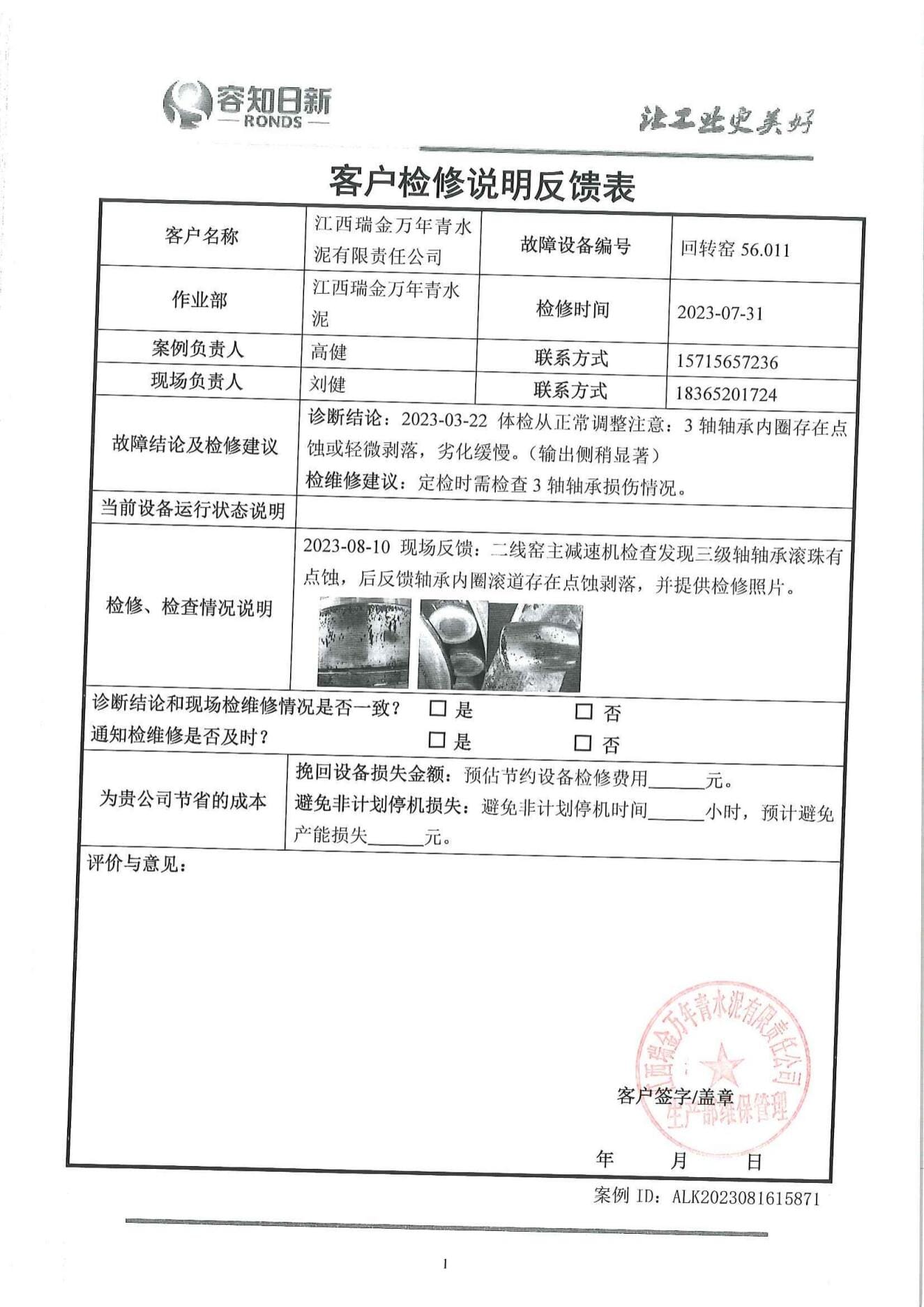

反饋單_1
8.監測故障范圍

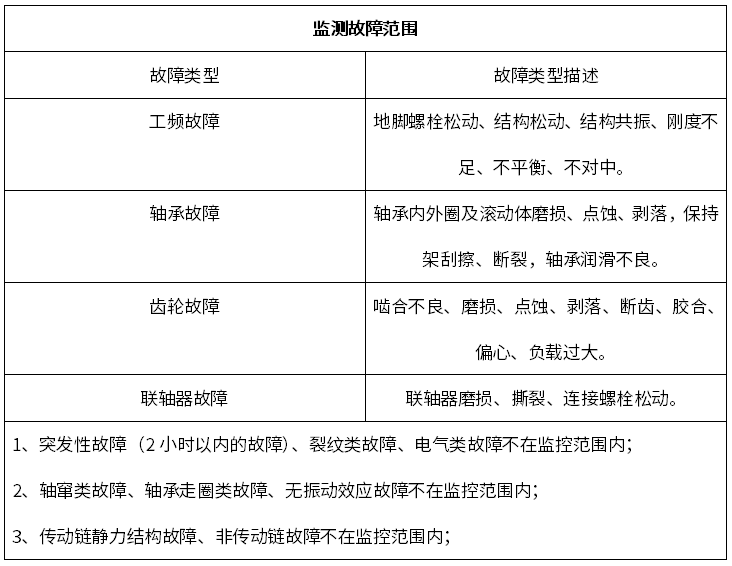

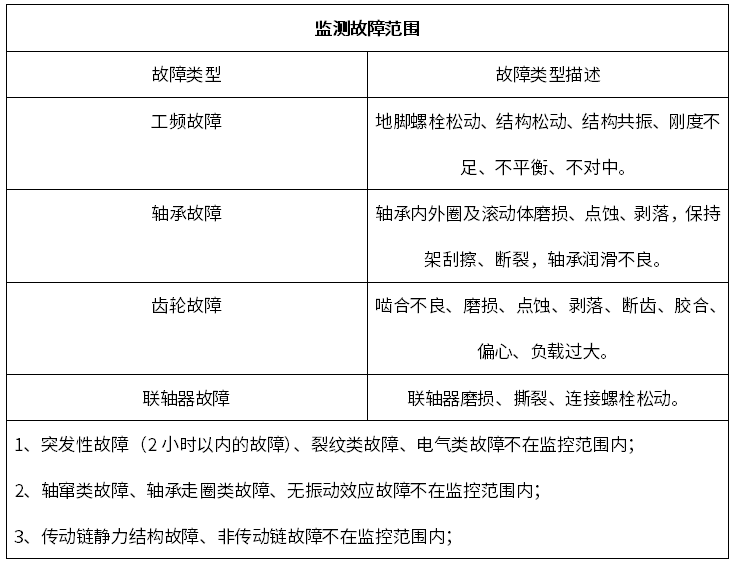

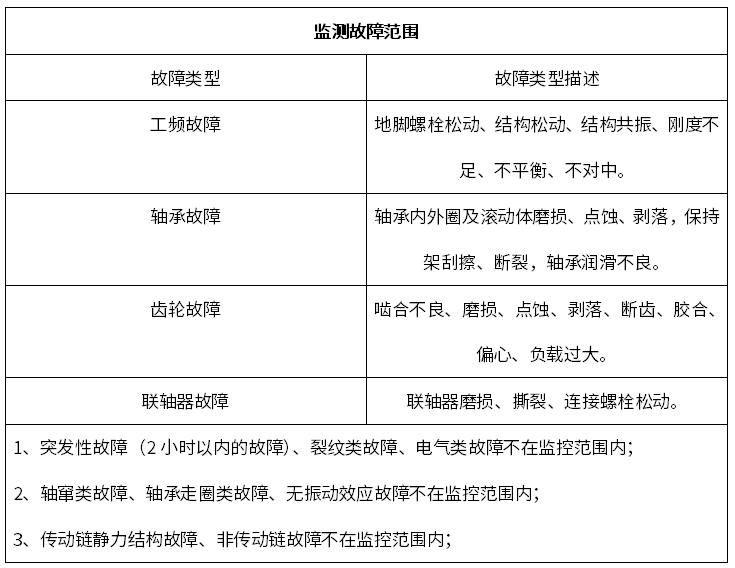

設備運行狀態數據(振動、溫度)的及時、有效采集,受網絡通暢、數據傳輸時間的制約,也需考慮設備本身屬性、生產工藝等因素的干擾。同時,設備狀態的分析及診斷是基于旋轉動部件故障引起振動效應的變化而進行。因此狀態監測系統無法保證監控所有類型故障。該監測系統在按照乙方推薦的測點方案下進行配置,可監測故障范圍及說明如下:
