首次合作就獲好評：“系統確實好用，期待更多合作！”
在這期知課堂里，小編要和大家介紹的案例來自于我們首次合作的某風電企業里的首個案例。都說第一次合作會歷經“艱難險阻” ，沒想到容知日新“初戰告捷”，客戶對容知日新的產品與服務贊不絕口，還表示：“系統確實好用，后期其他風場可能也要上！”具體情況如何，讓我們一起來看看吧~
1
診斷緣由
低頻加速度時域波形與速度波形均可見中間軸轉頻沖擊。
2
診斷結論
中間軸齒面中期損傷，齒面剝落或斷齒，可能會存在裂紋，近期有劣化。
3
診斷建議
建議近期安排檢查齒輪箱中間軸附近齒輪損傷情況，檢查濾芯內鐵屑含量有無異常。
4
故障分析
1. 趨勢、指標參數等證據說明

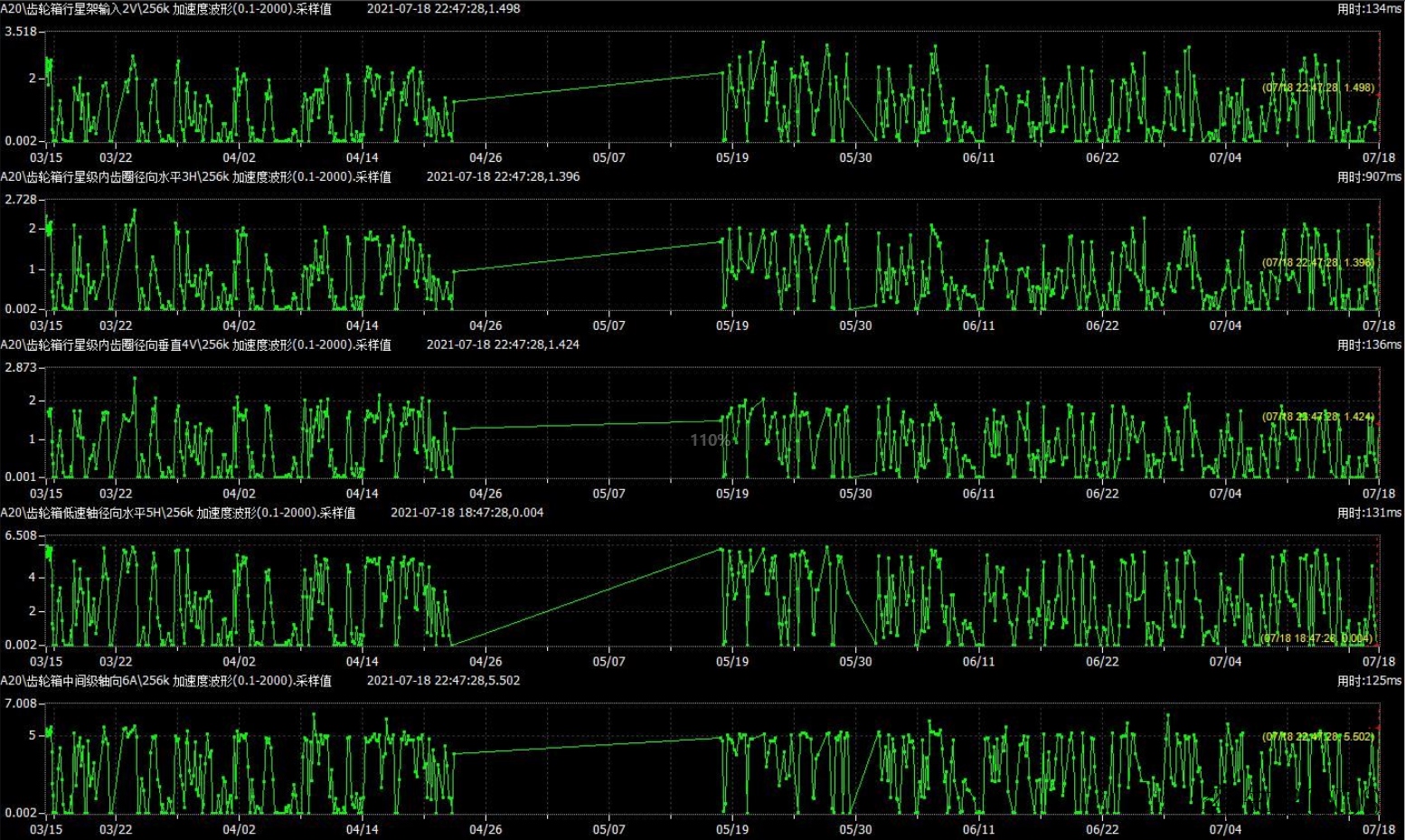

（1）齒輪箱各測點低頻加速度趨勢穩定。

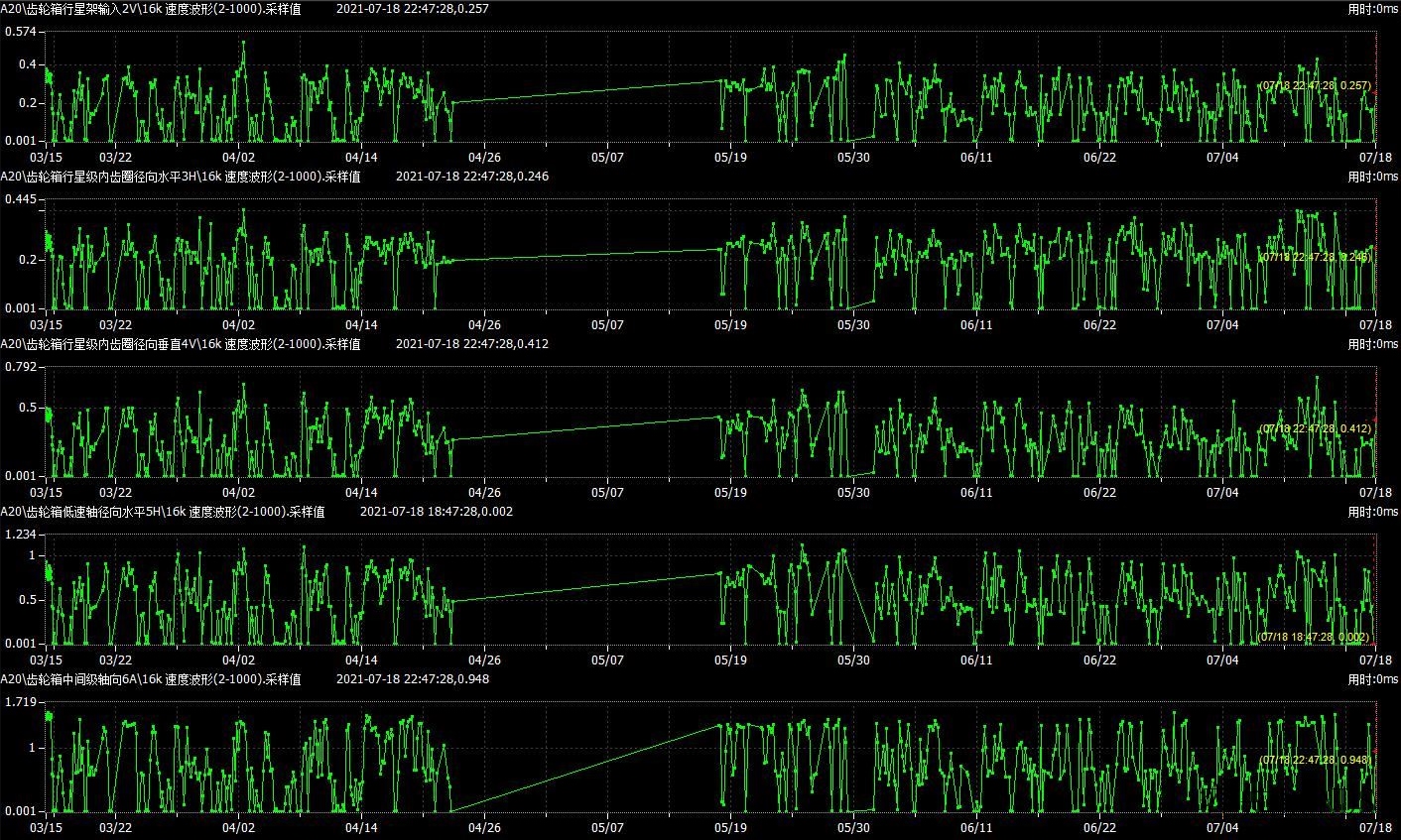

（2）速度趨勢也相對平穩。
2.時域、頻譜、包絡解調等有用證據說明

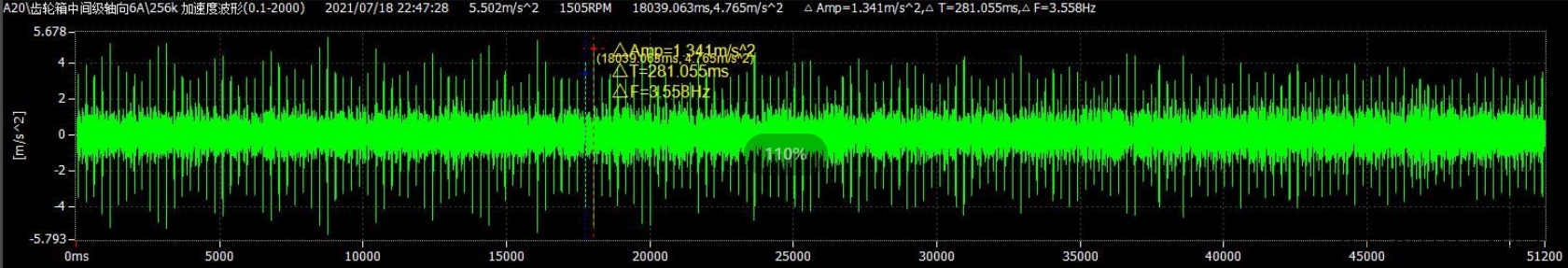

（1）6A測點低頻加速度時域波形150-300HZ濾波可見周期性的中間軸轉頻沖擊。

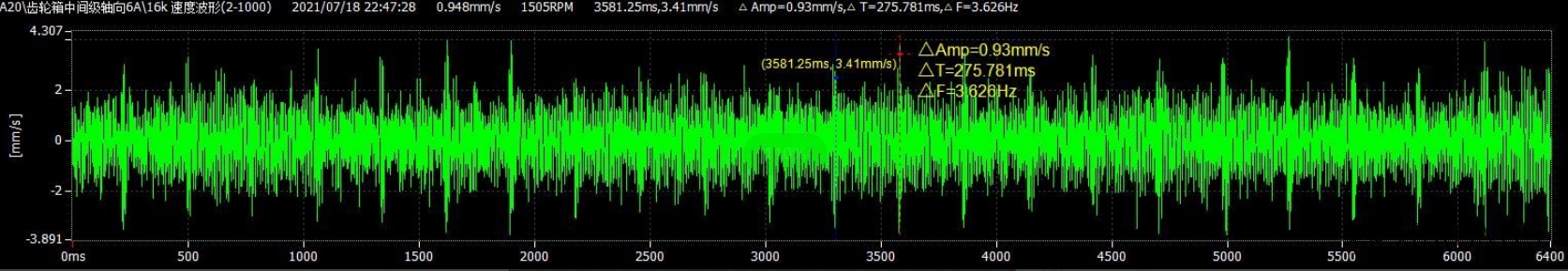

（2）速度波形無需濾波也可見中間軸轉頻沖擊，周期性較好。

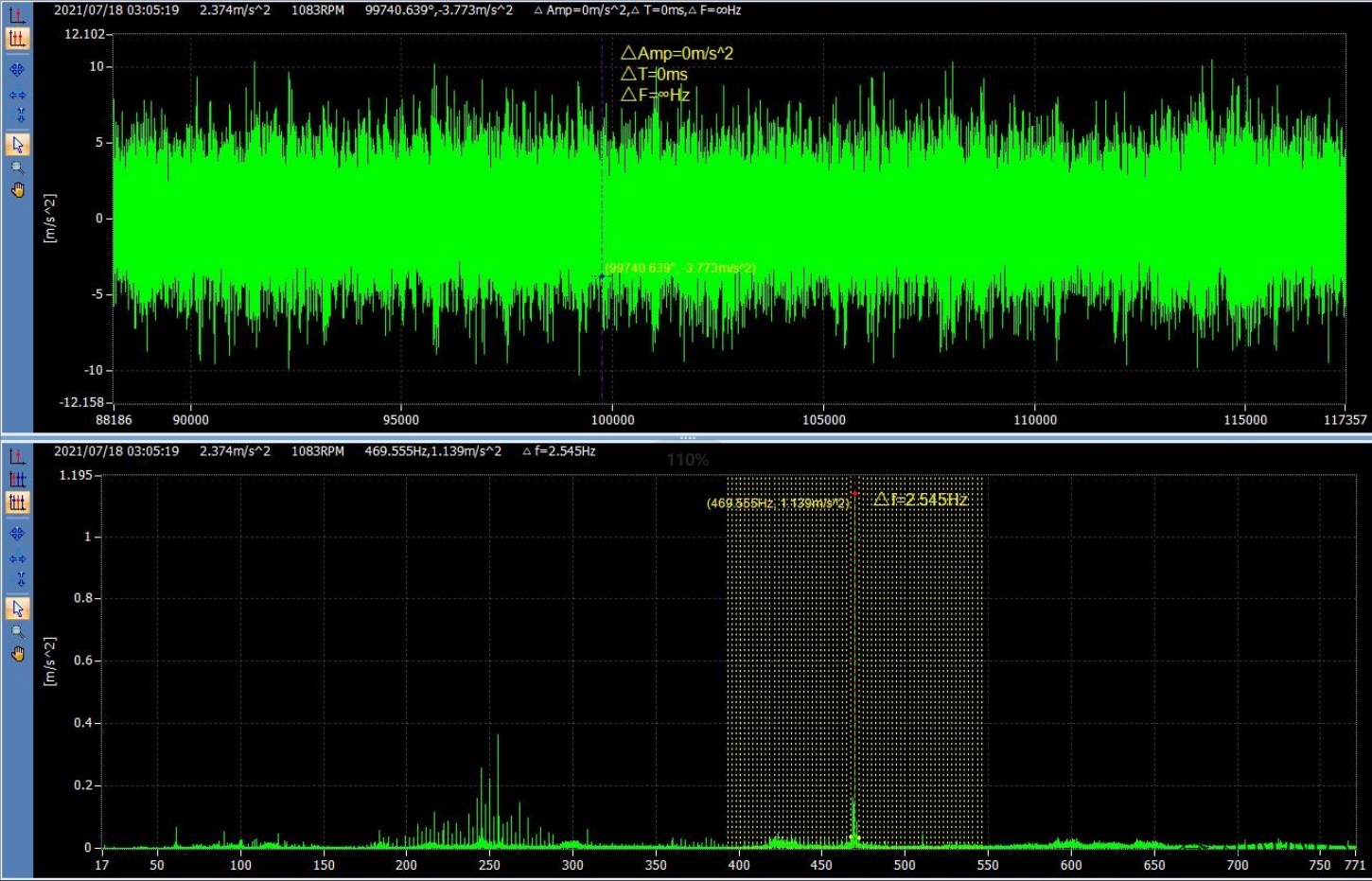

（3）階次分析可見二級嚙合和三級嚙合附近均帶有較多的中間軸轉頻邊帶。
5
檢維修過程描述
2021年07月27日

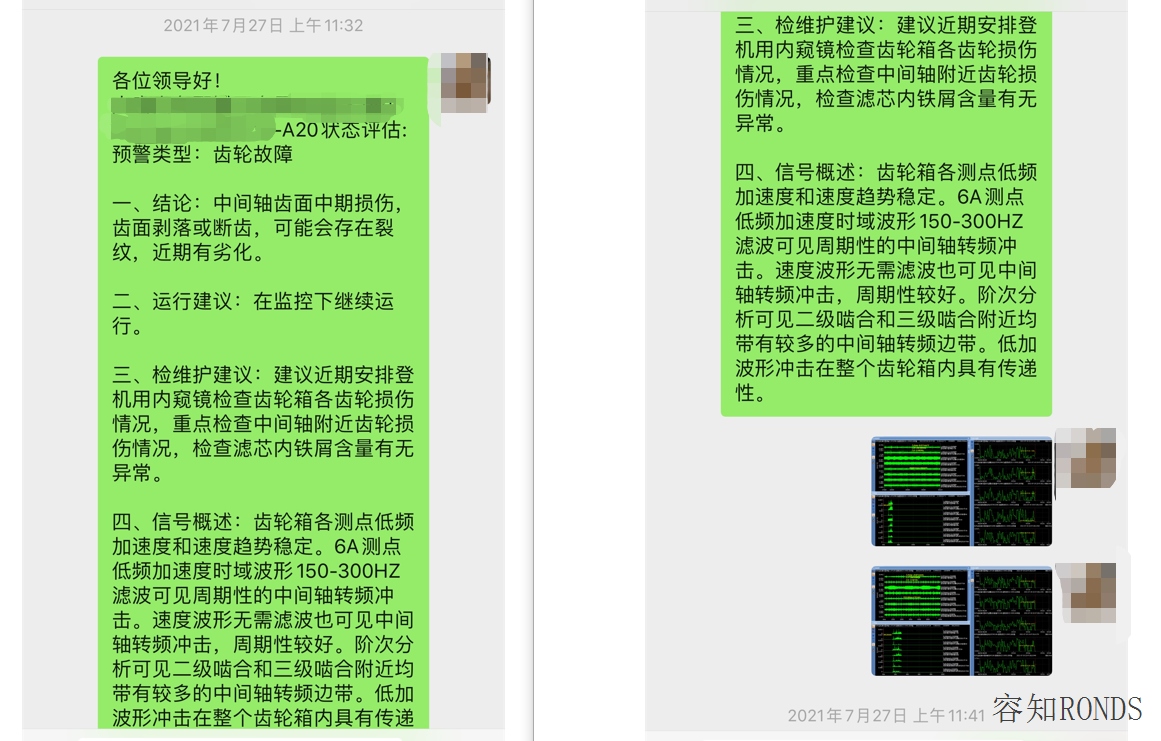

■ 發現振動數據異常，診斷工程師江江（花名）告知客戶現場工作人員：中間軸齒面中期損傷，齒面剝落或斷齒，可能會存在裂紋，近期有劣化。
■ 檢維護建議：建議近期安排檢查齒輪箱各齒輪損傷情況，重點檢查中間軸附近齒輪損傷情況，檢查濾芯內鐵屑含量有無異常。
2021年08月25日

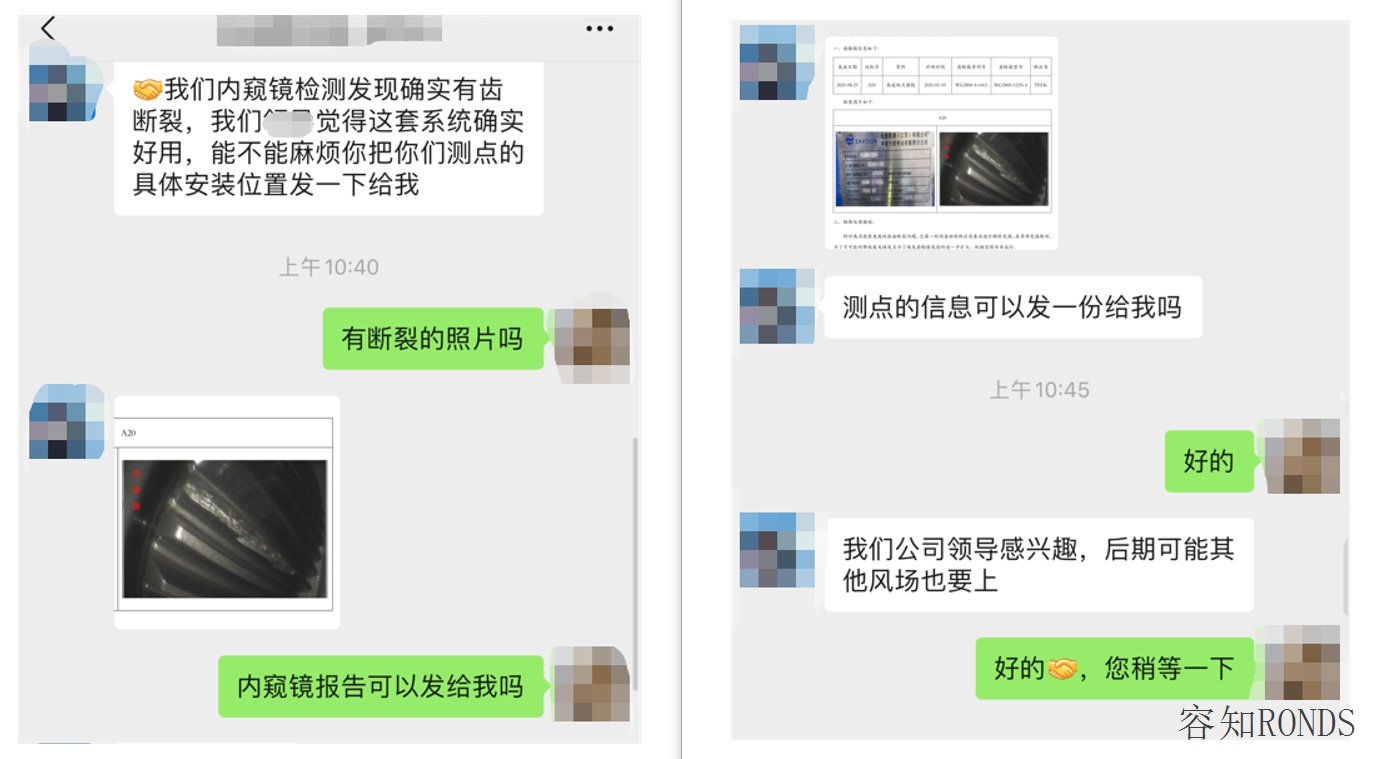

■ 客戶現場工作人員對故障設備進行檢查，檢查結果顯示高速級大齒輪齒面斷裂，與診斷報告相符。客戶還表示：“這套系統確實好用，后期其他風場可能也會上。”
6
檢修照片

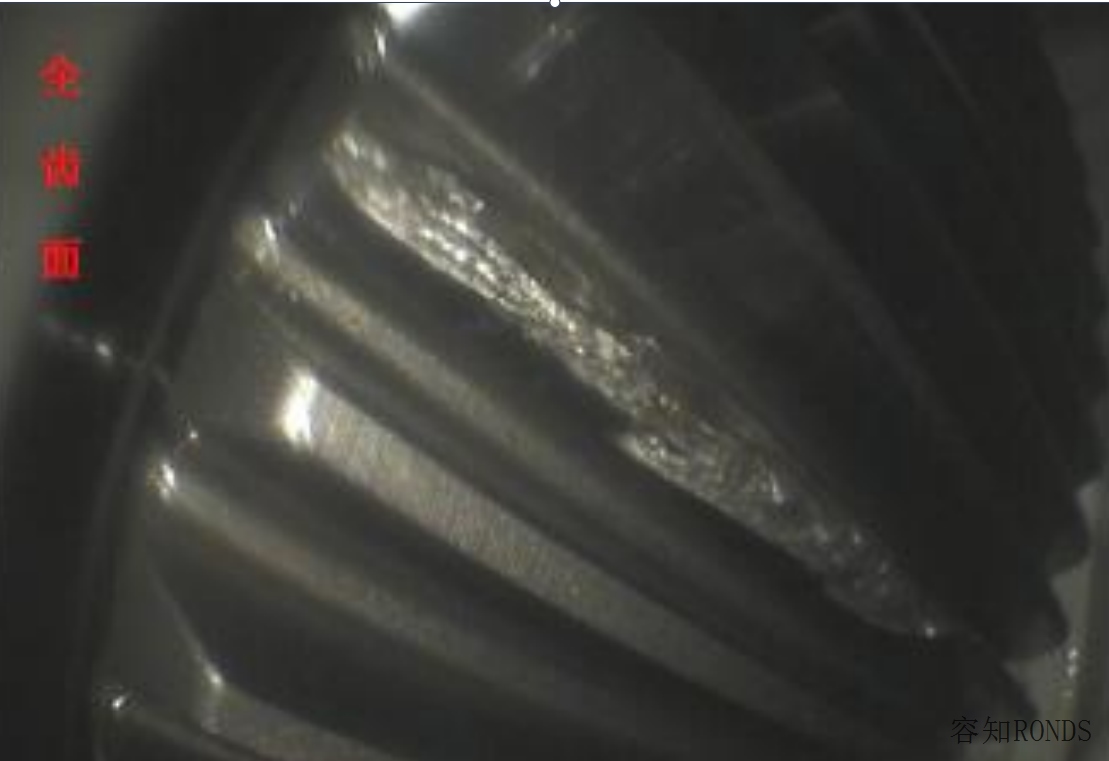

設備故障圖
以上就是今天的設備故障診斷案例啦，希望各位小伙伴可以在學習中有所收獲！
