知課堂丨突發離心風機故障，發現很及時！
下面就和小知一起來
回顧下整個案例過程吧！
知課堂
診斷判斷
風機聯軸器側3A，三級報警
機組振動突發上升，存在不平衡特征
推測與聯軸器損傷或基礎剛度不足相關
近期劣化顯著
知課堂
檢維修建議
需盡快安排檢查現場設備實際情況，設備長期在此狀態下運行存在失效風險。關注聯軸器是否存在損傷，檢查地腳螺栓是否存在松動，風機葉輪是否存在損傷。
知課堂
設備信息
設備類型
離心風機
額定轉速
1500rpm
本案例關聯測點
風機聯軸器側3A
知課堂
故障分析

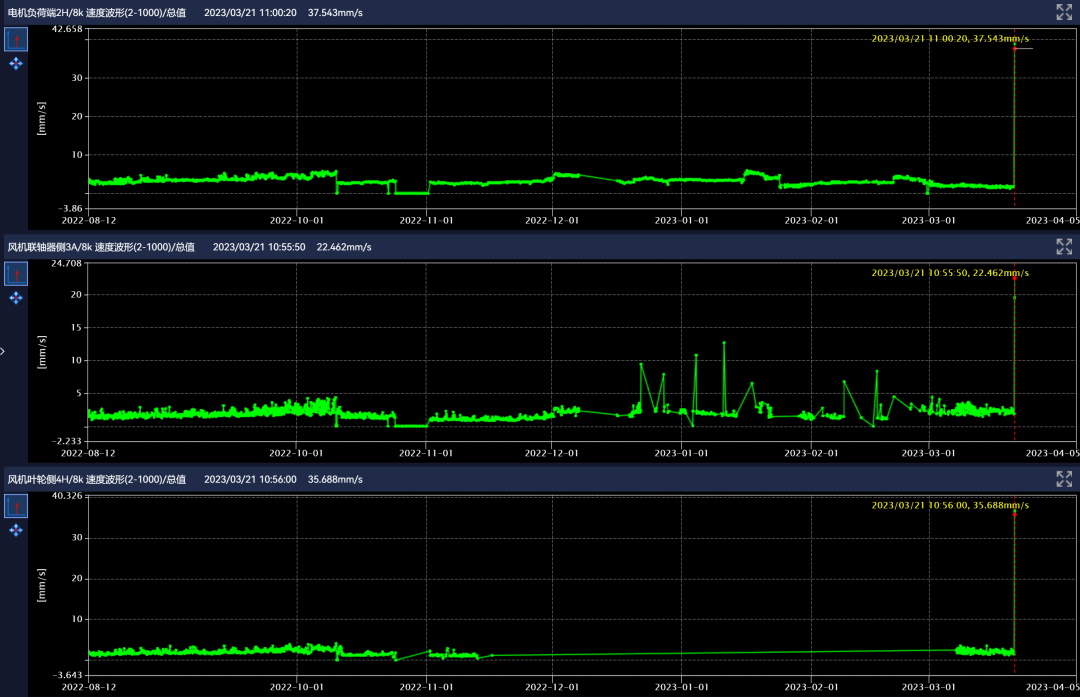

▲ 機組振動上升顯著。

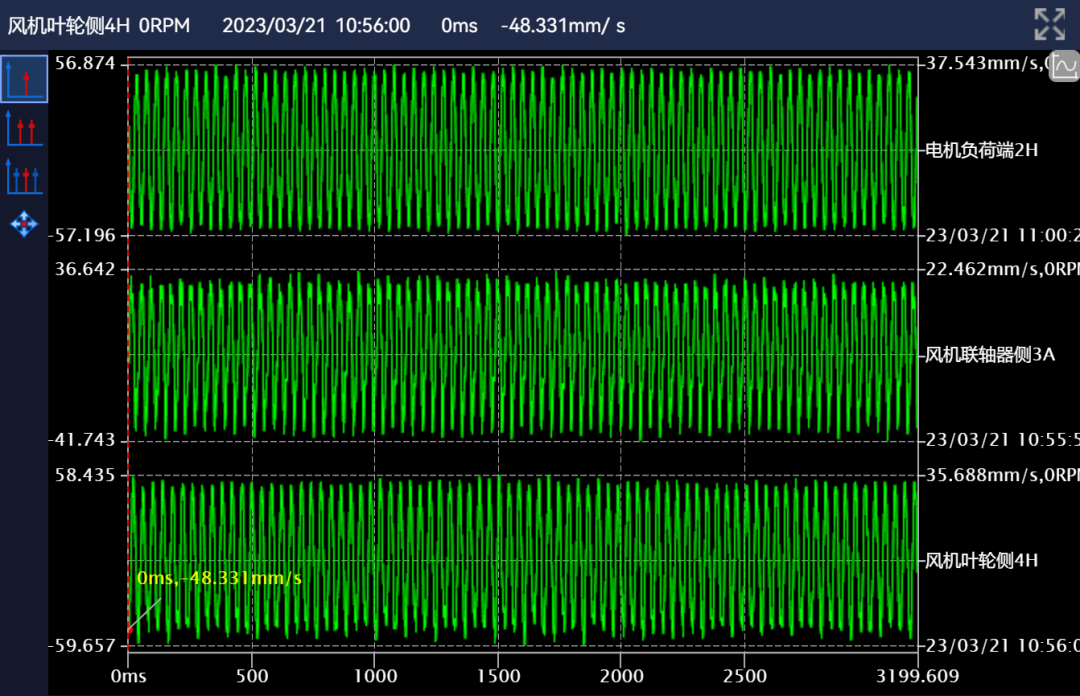

▲ 時域波形中未見明顯沖擊，但可見低頻擾動。

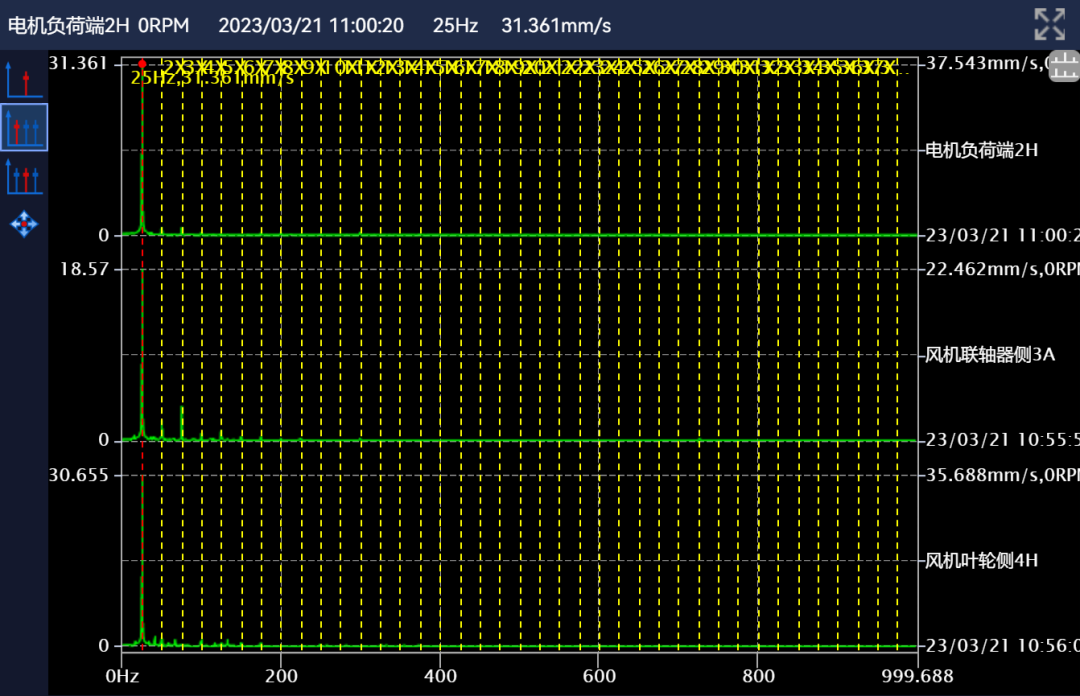

▲ 頻譜中可見轉頻及其諧波，其中1X能量占主導。
2023-03-21 11:14

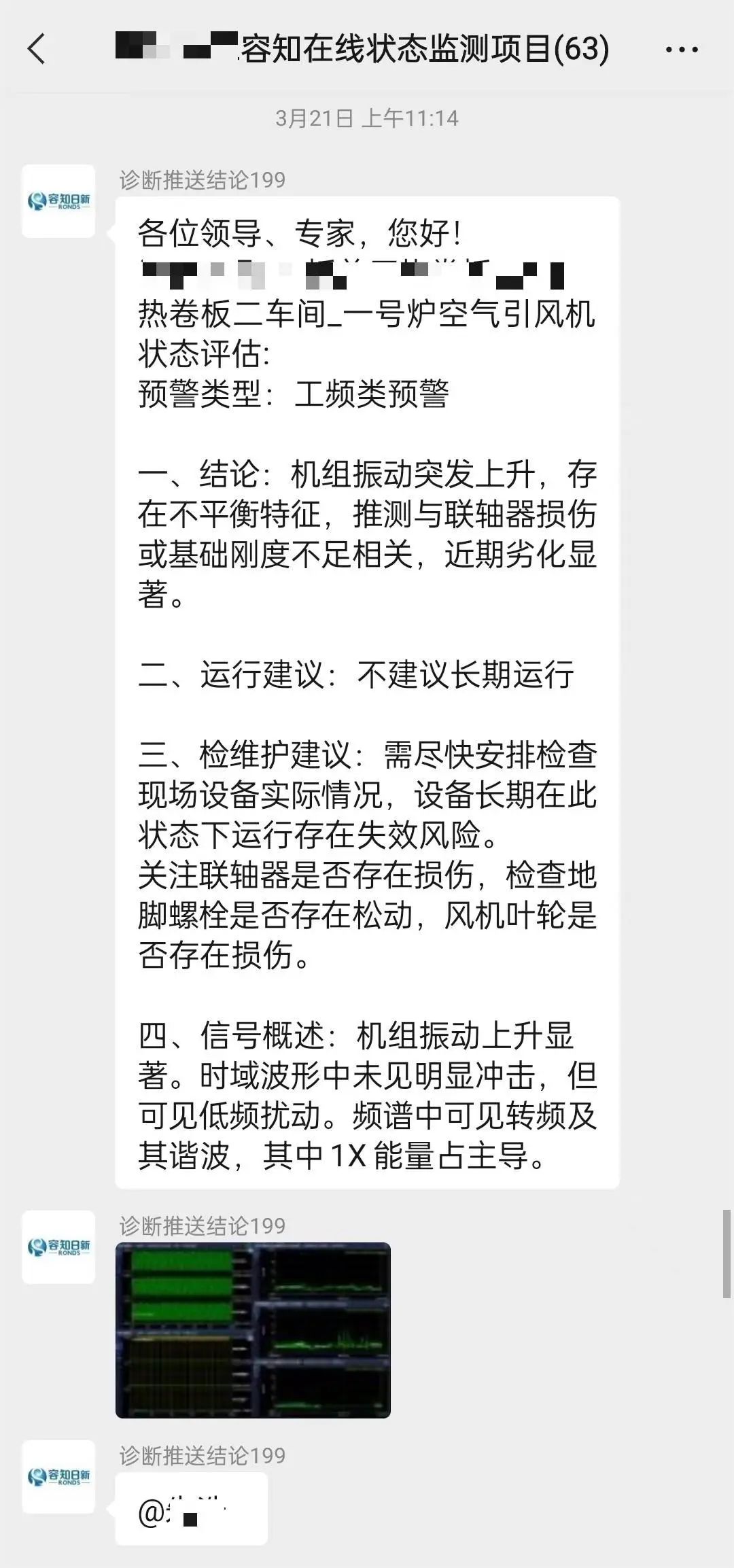

容知日新診斷工程師第一時間向項目現場推送故障信息。
2023-03-21 15:55

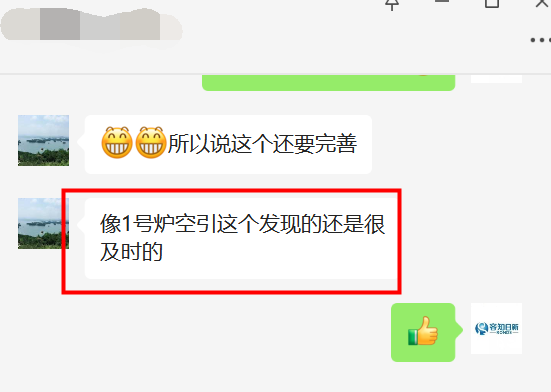

現場檢查與推論一致，客戶和銷售均給出較高評價。

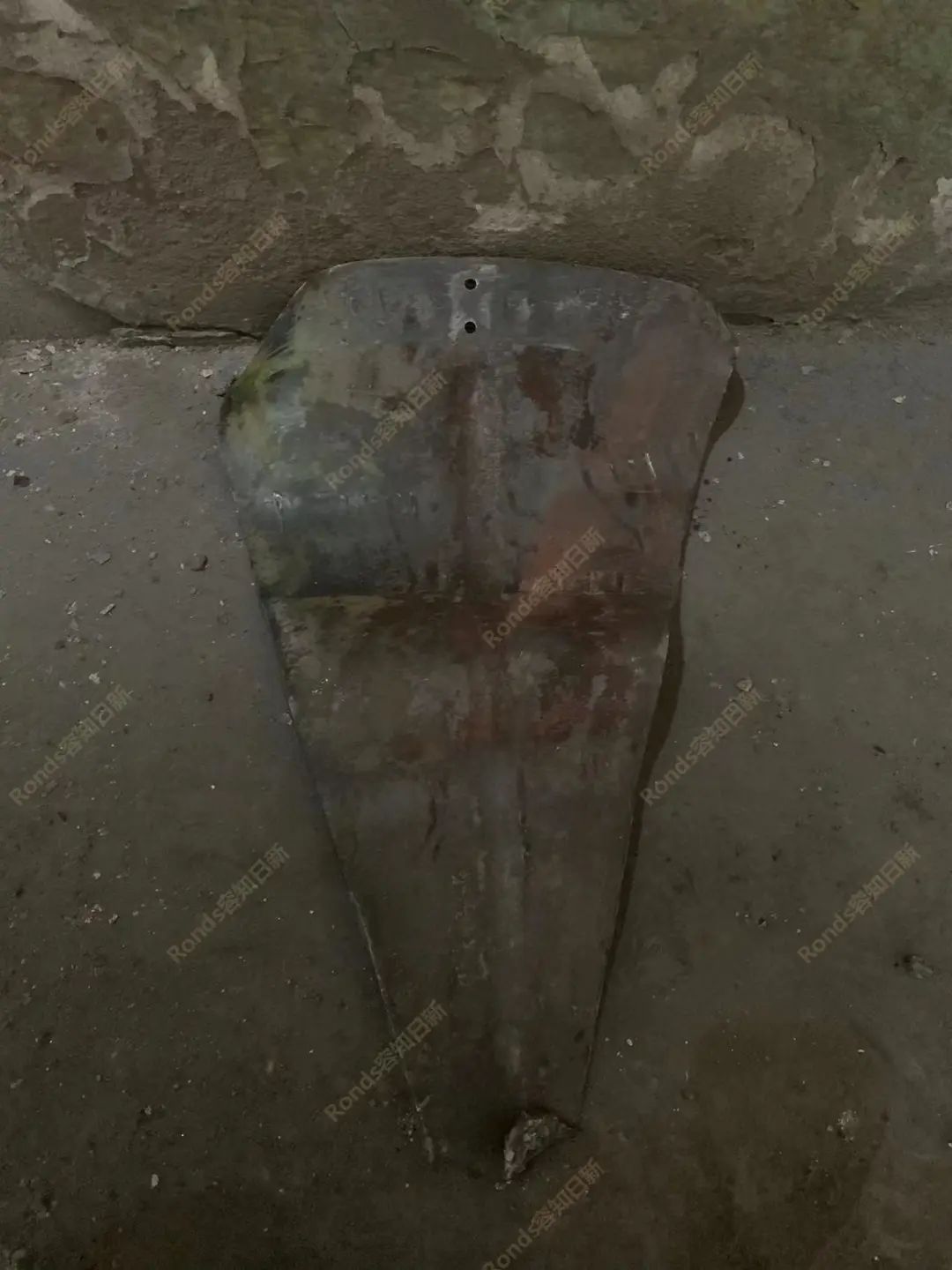

■ 現場檢修照片
■ 檢維修后驗證

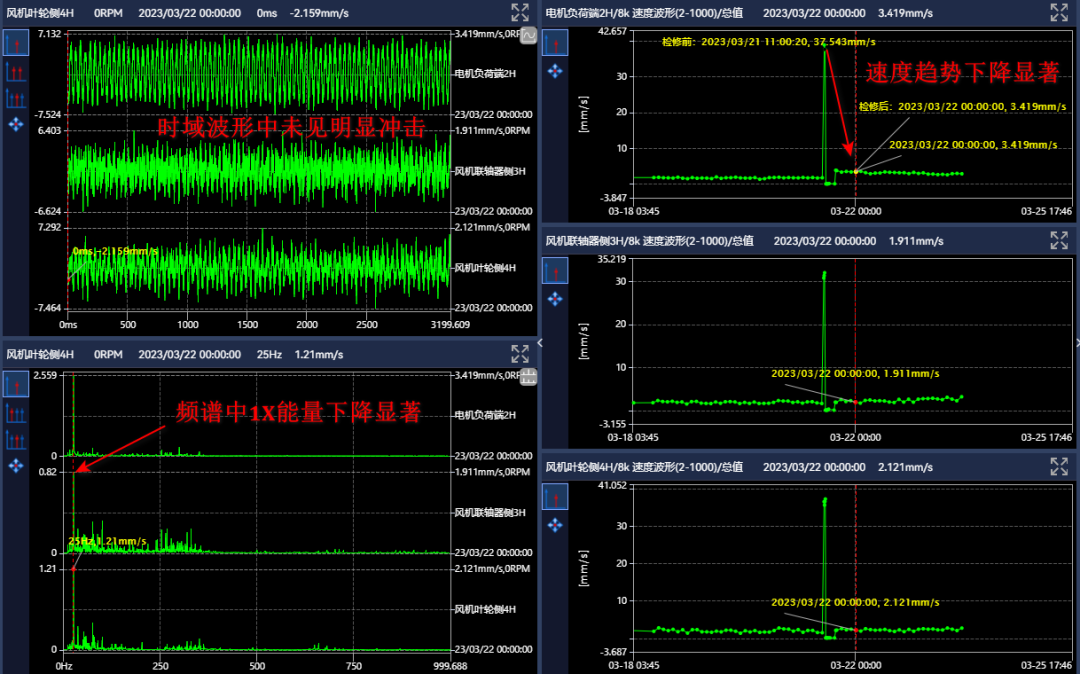

▲ 現場對風門的擺葉閥進行檢修后速度趨勢下降顯著，時域波形中未見明顯沖擊，頻譜中1X能量下降顯著。說明現場動作改善了故障特征。
好啦！
本期設備故障案例分享就到這里
希望各位小伙伴有所收獲！
