知課堂丨發現齒輪箱中間齒輪齒面斷裂，判斷非常準確！
”
知課堂
診斷判斷
齒輪箱3軸輸出側4H，三級報警
齒輪箱 2 軸齒面早中期損傷
主要為齒面點蝕剝落為主
不排除存在局部斷齒
當前存在劣化趨勢
近期請加強關注
知課堂
檢維修建議
設備目前處可監控運行狀態，建議擇機安排檢查。擇機檢查齒輪箱2軸大、小齒面磨損情況。
知課堂
設備信息
設備類型
軸流風機
額定轉速
2980rpm
本案例關聯測點
齒輪箱3軸輸出側4H
知課堂
故障分析

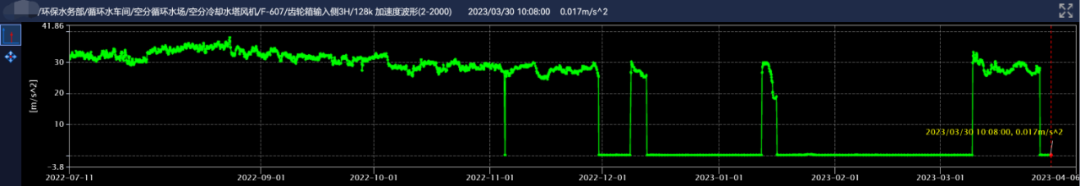

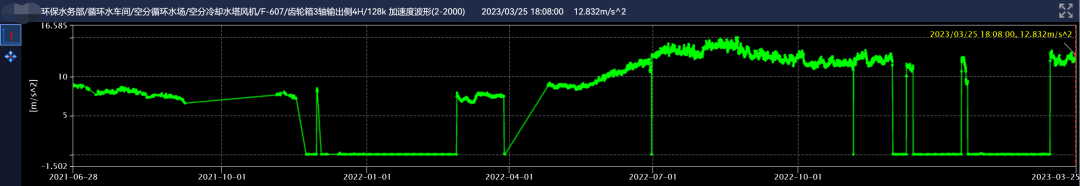

▲ 近期齒輪箱3軸測點位置低加振動總值未見明顯上升趨勢。

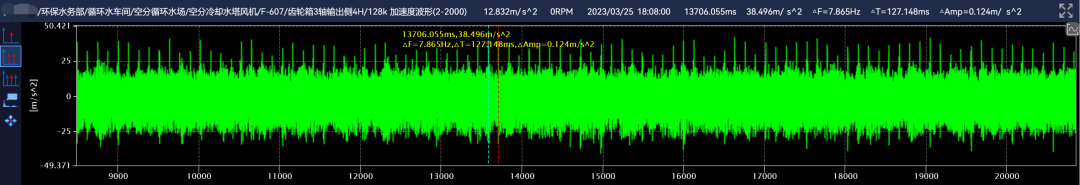

▲ 低加波形中沖擊特征較明顯，沖擊間隔接近2軸轉頻。

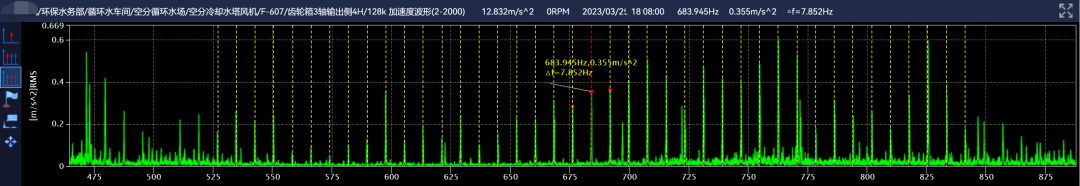

▲ 低加頻譜中存在大量等間隔譜線，譜線間隔接近2軸轉頻。
2023-03-25 20:35

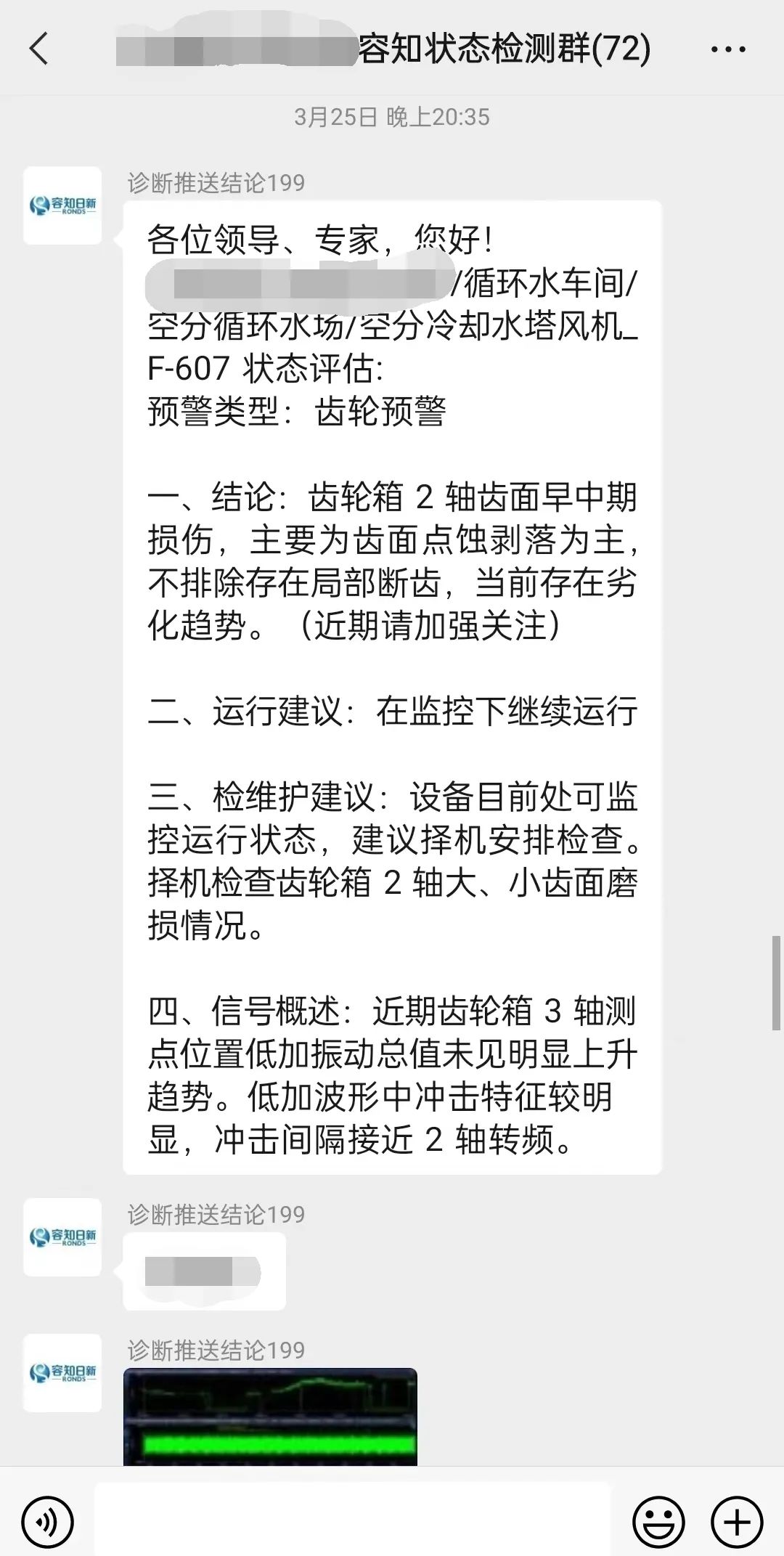

容知日新診斷工程師第一時間向項目現場推送故障信息。
2023-03-27 17:11

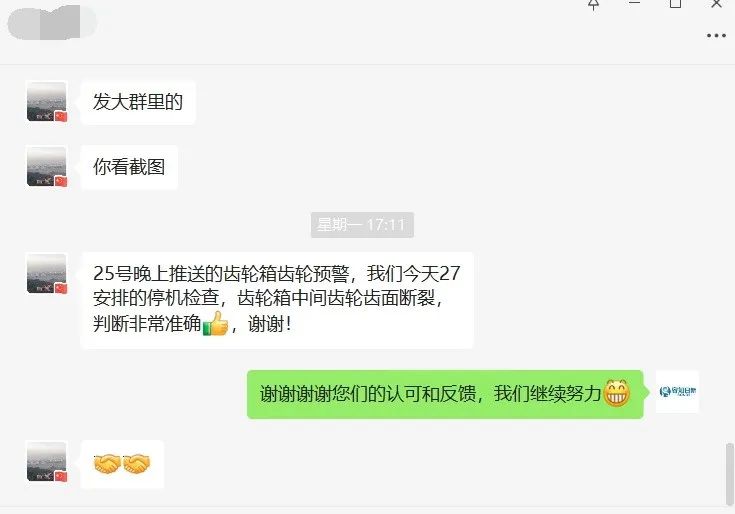

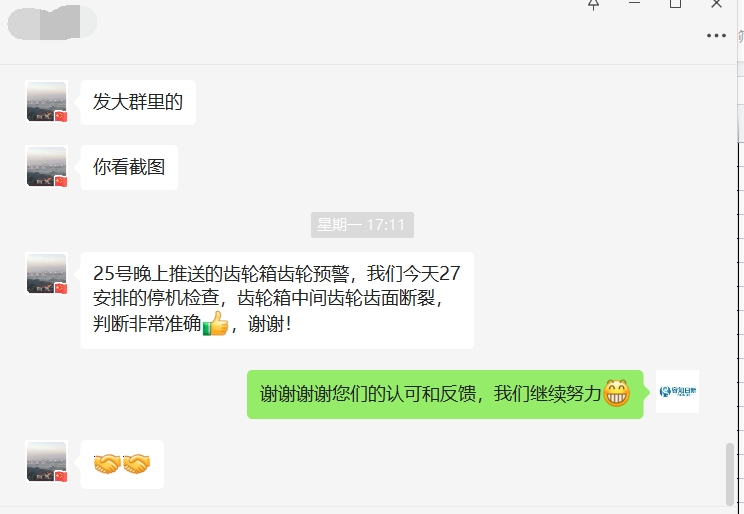

現場檢查與推論一致，客戶給出較高評價。

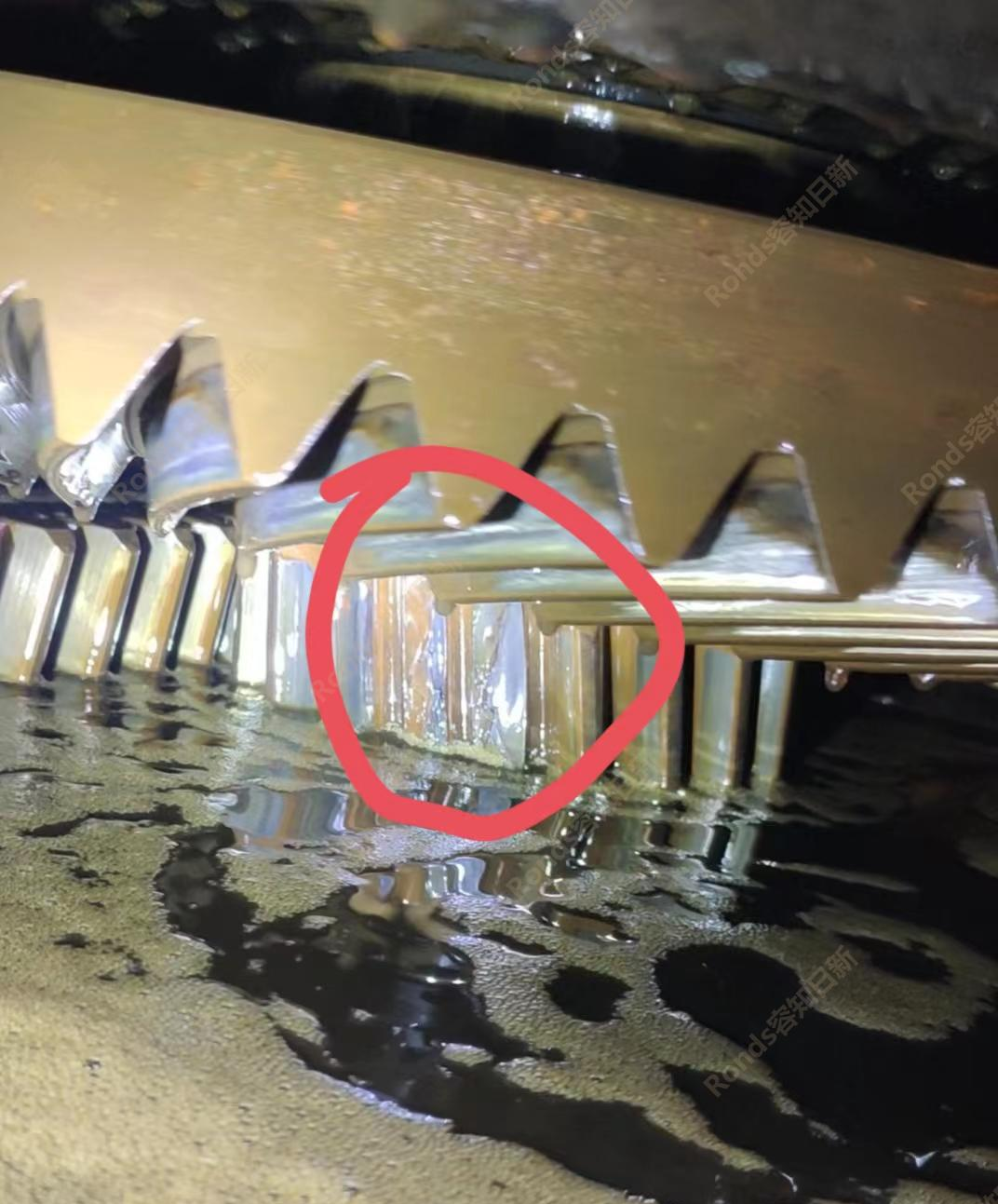

■ 現場檢修照片
■ 檢維修后驗證
好啦！
本期設備故障案例分享就到這里
希望各位小伙伴有所收獲！
