知課堂丨發現泵非驅動端軸承滾珠表面剝落，判斷準確！
下面就和小知一起來
回顧下整個案例過程吧！
知課堂
診斷判斷
加氫進料泵0239-P-101A/泵自由端4A 2級報警
泵自由端軸承早中期損傷
外圈滾道點蝕磨損，保持架卡澀磨損
近期可見劣化趨勢
知課堂
檢維修建議
設備目前處可監控運行狀態，建議擇機安排檢查。巡檢關注泵端軸承運行異響和溫升，改善軸承潤滑條件延緩劣化，擇機檢查軸承損傷情況。
知課堂
設備信息
設備類型
離心泵
額定轉速
2988rpm
本案例關聯測點
泵自由端4A測點
知課堂
故障分析

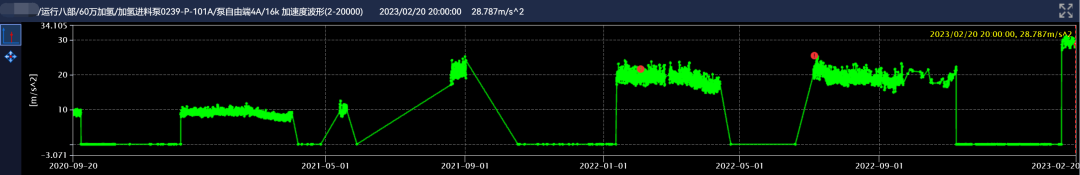

▲ 泵自由端高頻加速度振動總值較上次停機前有顯著抬升。

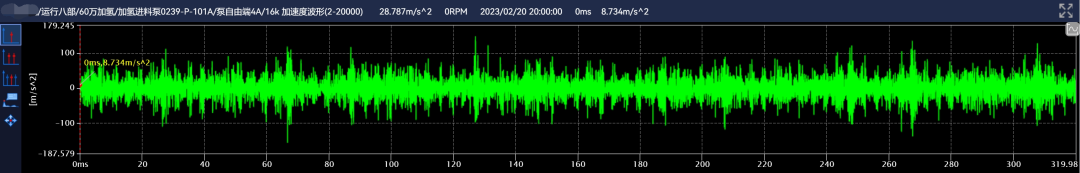

▲ 泵自由端高頻加速度時域波形可見沖擊特征，規律性不顯著。

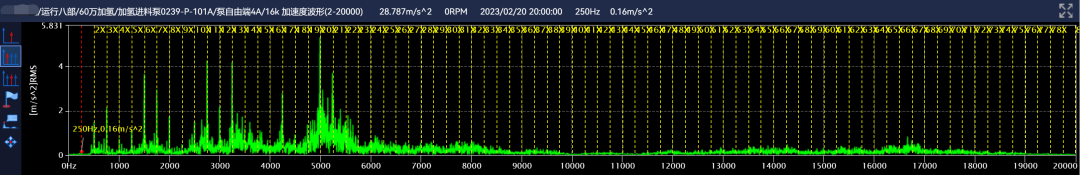

▲ 泵自由端高頻加速度頻譜中以 250Hz 頻率及其諧波為主，頻譜全頻段可見底噪能量。

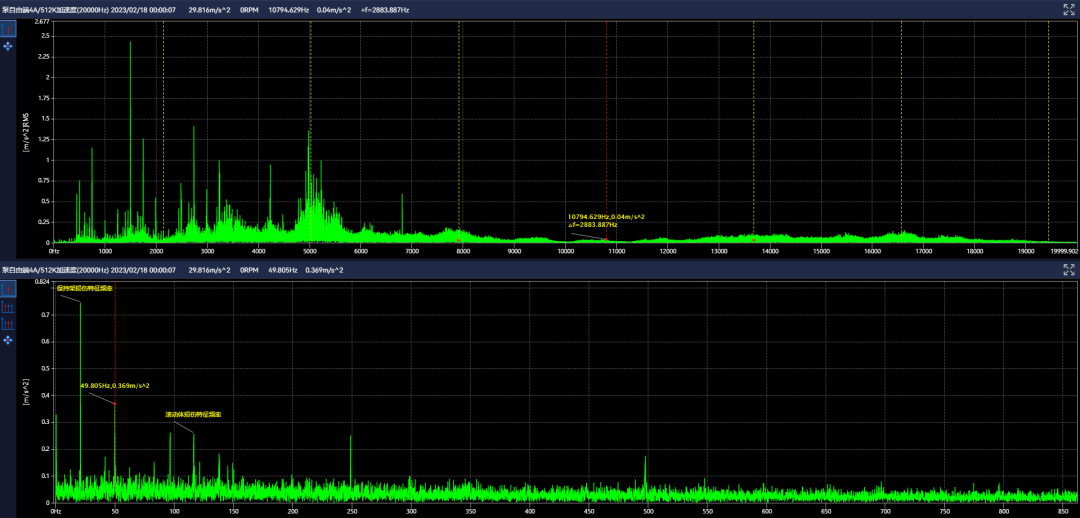

▲ 泵自由端長波形包絡解調可見軸承外圈損傷特征頻率及其豐富諧波和軸承保持架損傷特征頻率。

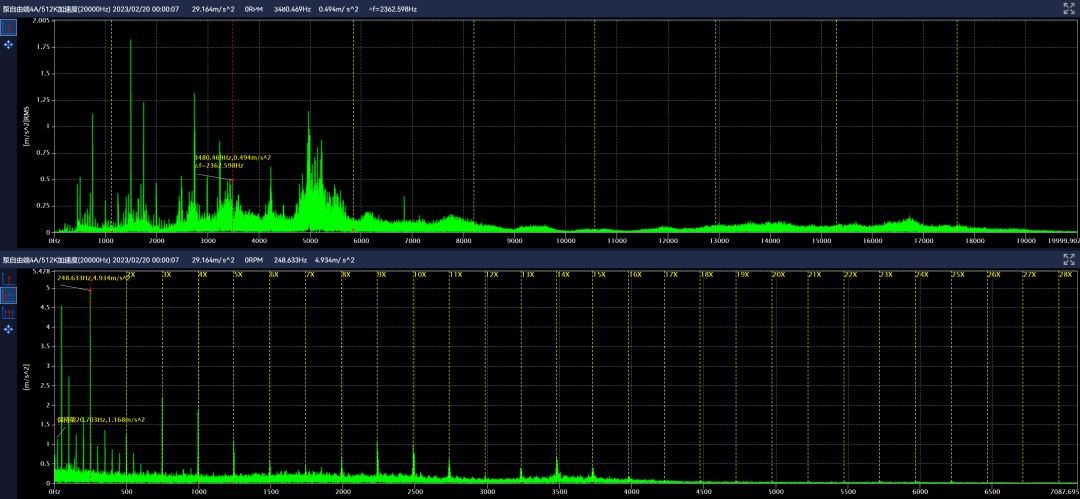

▲ 泵自由端長波形頻譜高頻段包絡解調同樣可見軸承保持架損傷特征頻率和滾動體損傷特征頻率，保持架損傷特征頻率較顯著。
2023-02-21 19:25
容知日新診斷工程師第一時間向項目現場推送故障信息。
2022-03-01 16:41

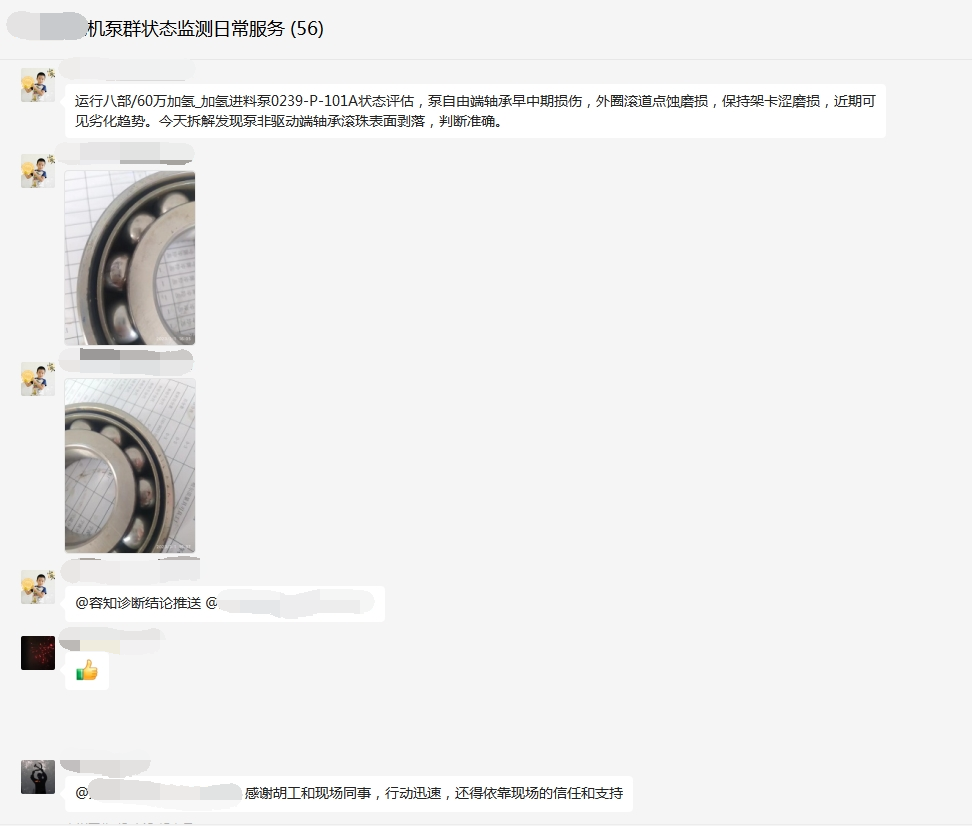

現場檢查與推論一致，客戶給予高度認可。

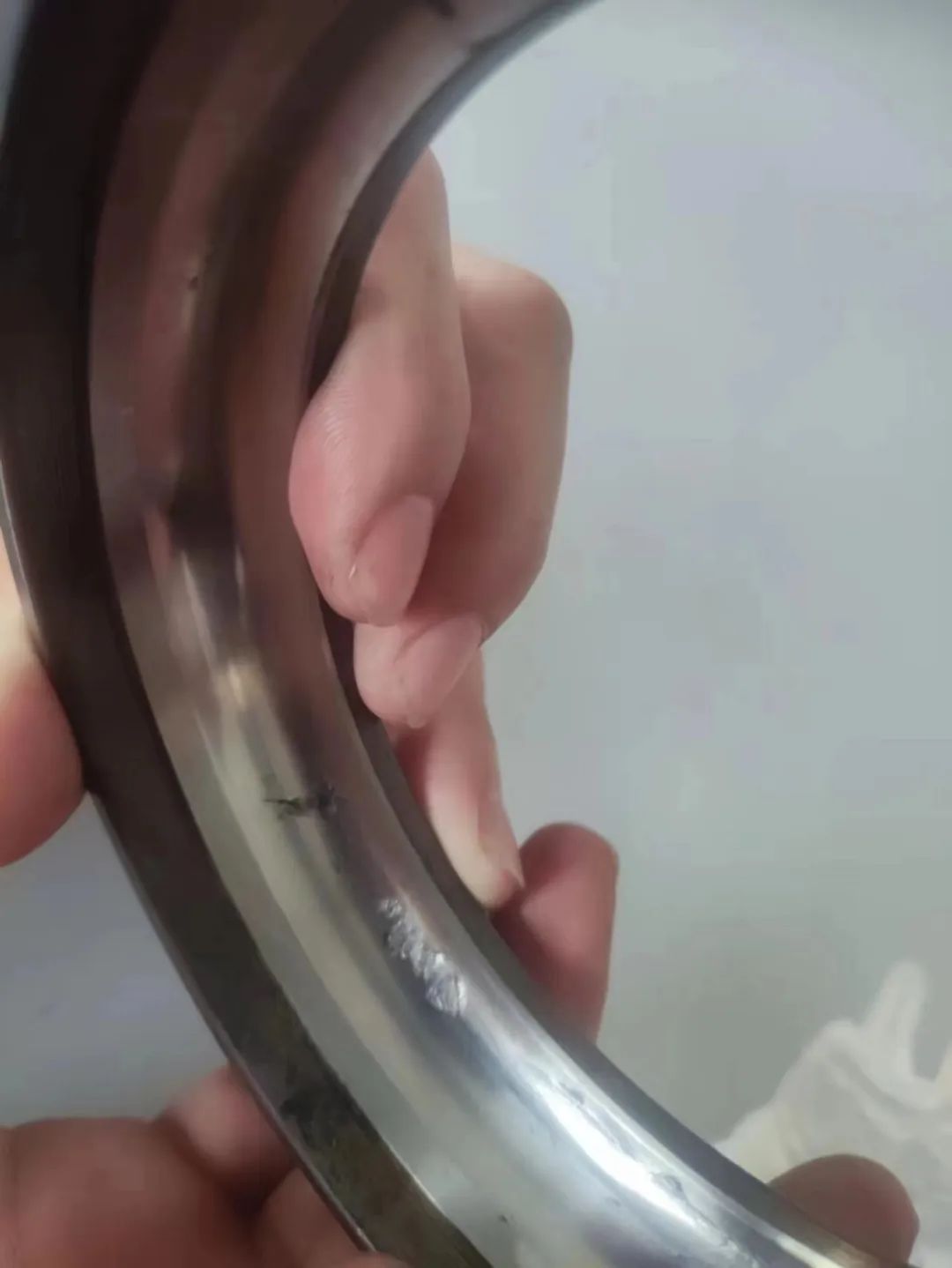

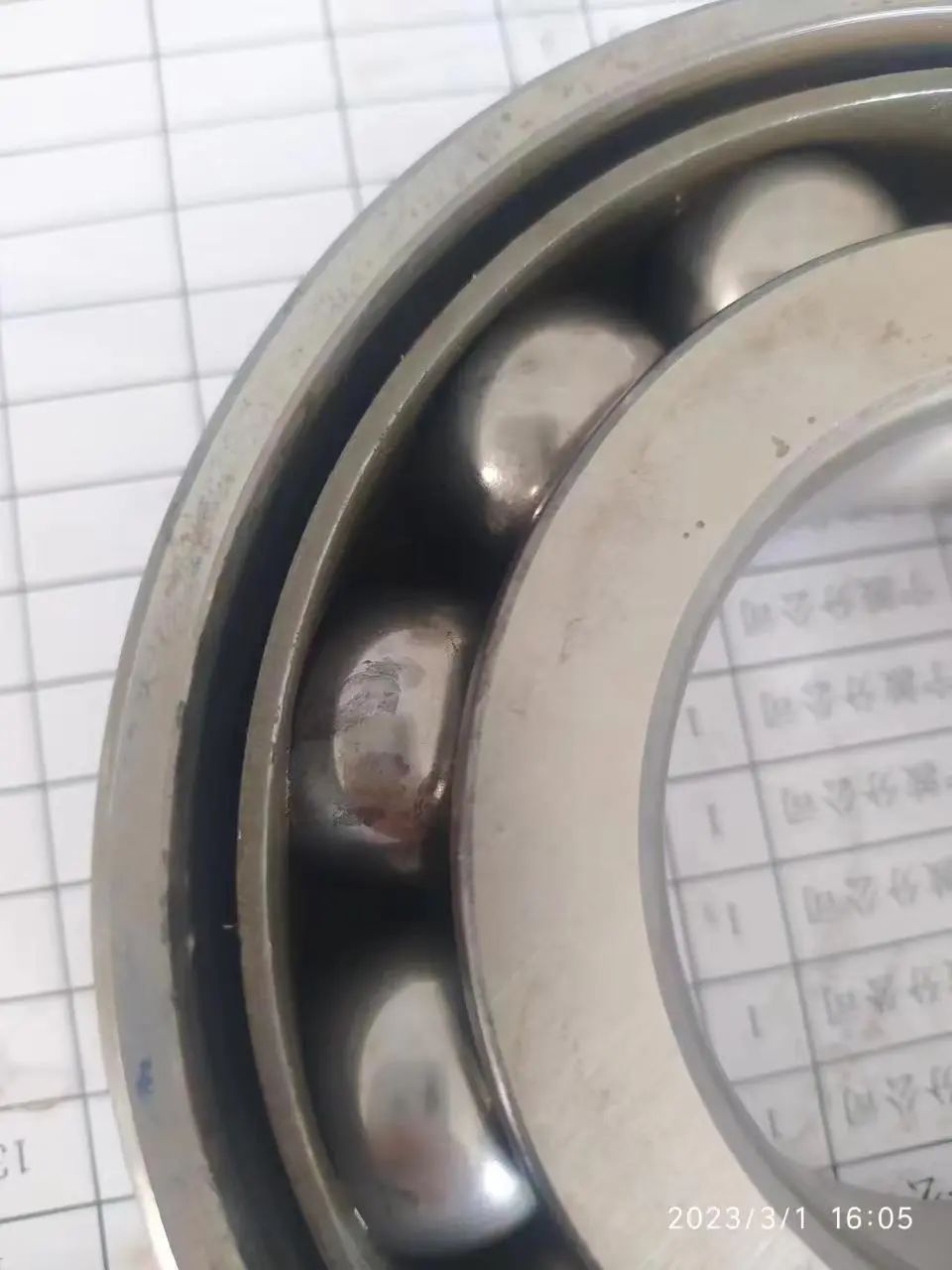

■ 現場檢修照片
好啦！
本期設備故障案例分享就到這里
希望各位小伙伴有所收獲！
