知課堂 | 發現貫穿性裂紋，監測結果準確！
某風電場齒輪箱各測點顯示異常？究竟哪里出了問題，快來一探究竟~
1
診斷緣由
系統報警，齒輪箱各測點低頻加速度采樣值小幅度上升，波形存在沖擊。
2
診斷結論
齒輪箱一級行星輪系齒面存在明顯損傷，，存在剝落，近期存在劣化。
3
檢修建議
1、不建議長期運行。需盡快安排檢查現場設備實際情況，設備長期在此狀態下運行存在失效風險。
2、建議近期安排檢查齒輪箱濾芯鐵屑含量情況；安排內窺鏡檢查一級行星輪齒面損傷情況。
4
設備信息
機組類型：雙饋2MW風機，齒輪箱為一級行星二級平行結構。
傳感器類型：RH103加速度傳感器

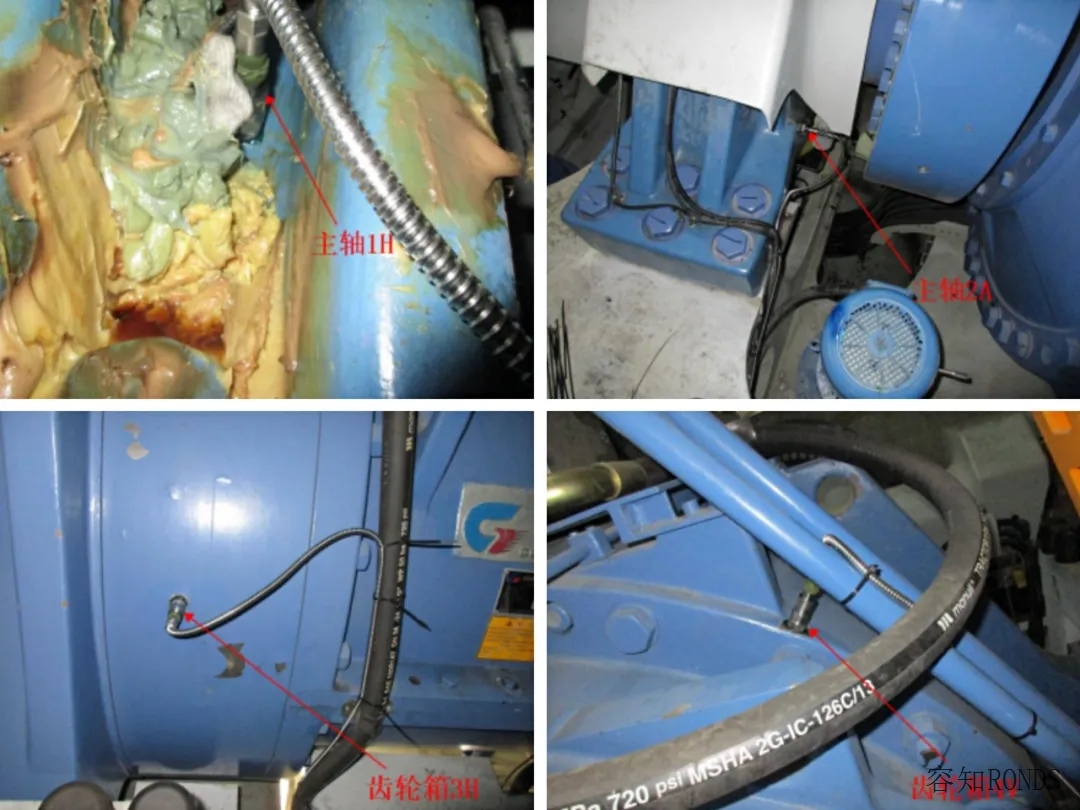

機組測點位置如下：
5
故障分析
1.趨勢、指標參數等證據說明
近期齒輪箱低速級加速度振動較前期有所上升。

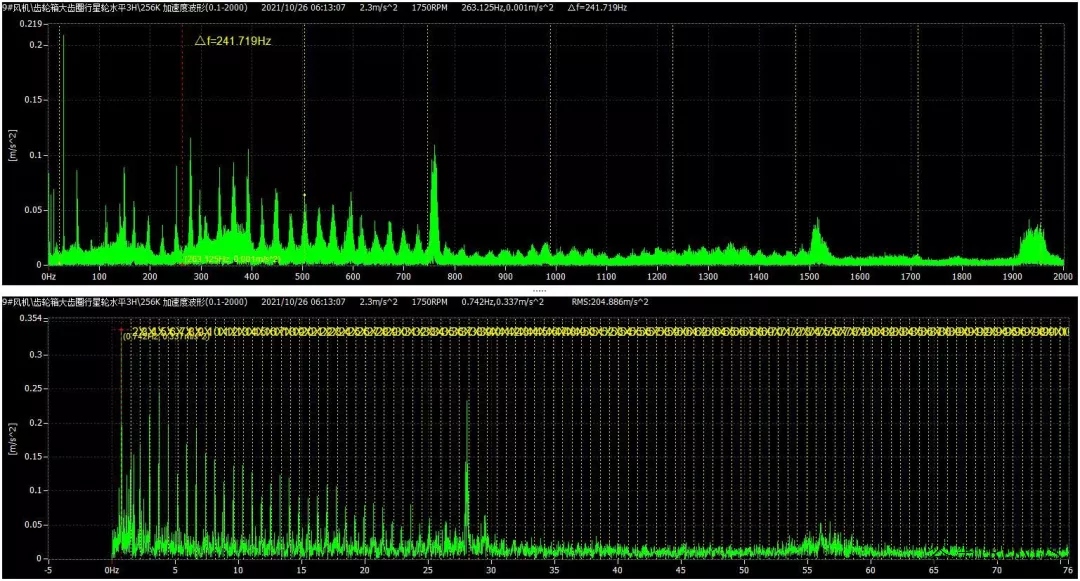

設備多趨勢
2.時域、頻譜、包絡解調等有用證據說明
（1）速度時域波形中存在明顯沖擊，沖擊間隔約為行星輪自轉頻率。

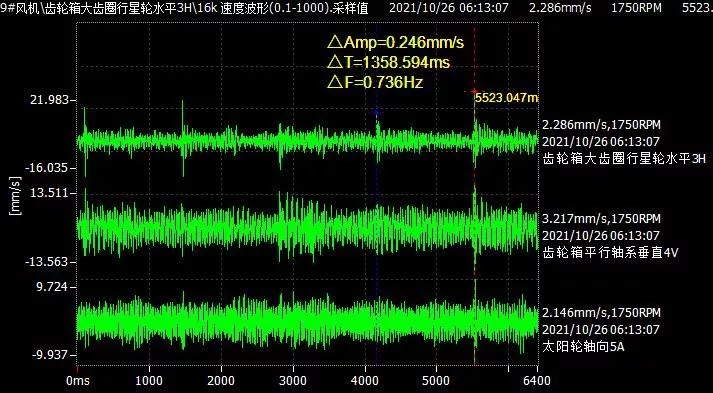

速度波形

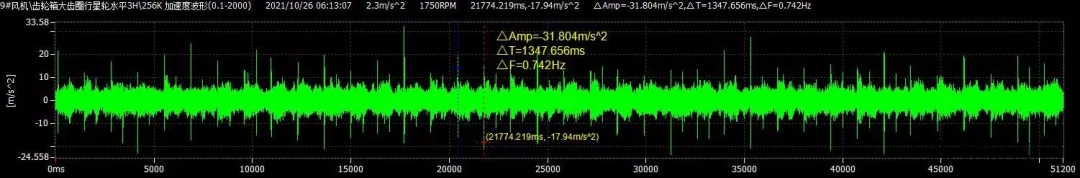

加速度波形
（2）頻譜中100HZ以內頻段能量較為集中，包絡主要以行星輪自轉頻率為主。

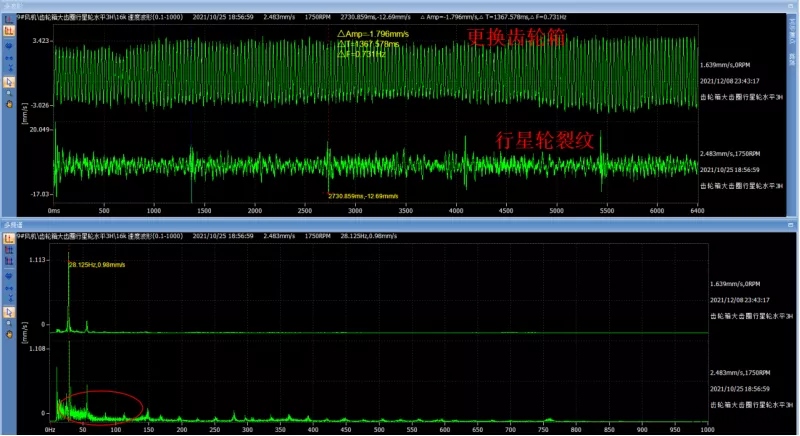

加速度波形-包絡調解
6
檢維過程
診斷工程師小知（化名）第一時間告知現場工作人員，設備長期運行有失效風險，需盡快安排檢查現場設備實際情況。
現場工作人員反饋：“行星輪貫穿性裂紋，行星架磨損。監測結果準確無誤！”

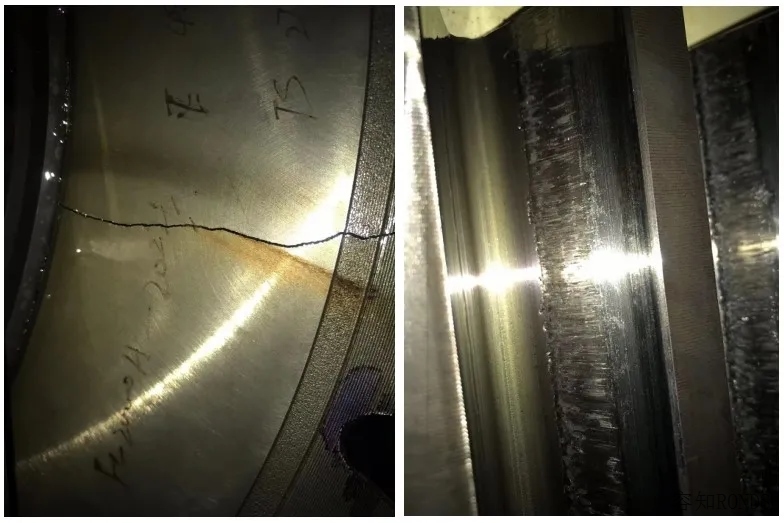

設備故障照片
7
現場驗證
以上就是今天的設備故障診斷案例，
希望各位小伙伴可以在學習中有所收獲！
