知課堂 | 某鋼鐵企業減速機軸承故障案例
診斷緣由
減速機多測點振動上升顯著。
診斷結論
減速機1軸輸出側軸承保持架存在顯著損傷，形式應為斷裂，有解體失效風險。
診斷建議
盡快停機檢查減速機1軸輸出側軸承，檢查軸承保持架損傷情況。
設備信息：
機組類型：棒線材粗中軋機
傳感器類型：RH103T加速度傳感器

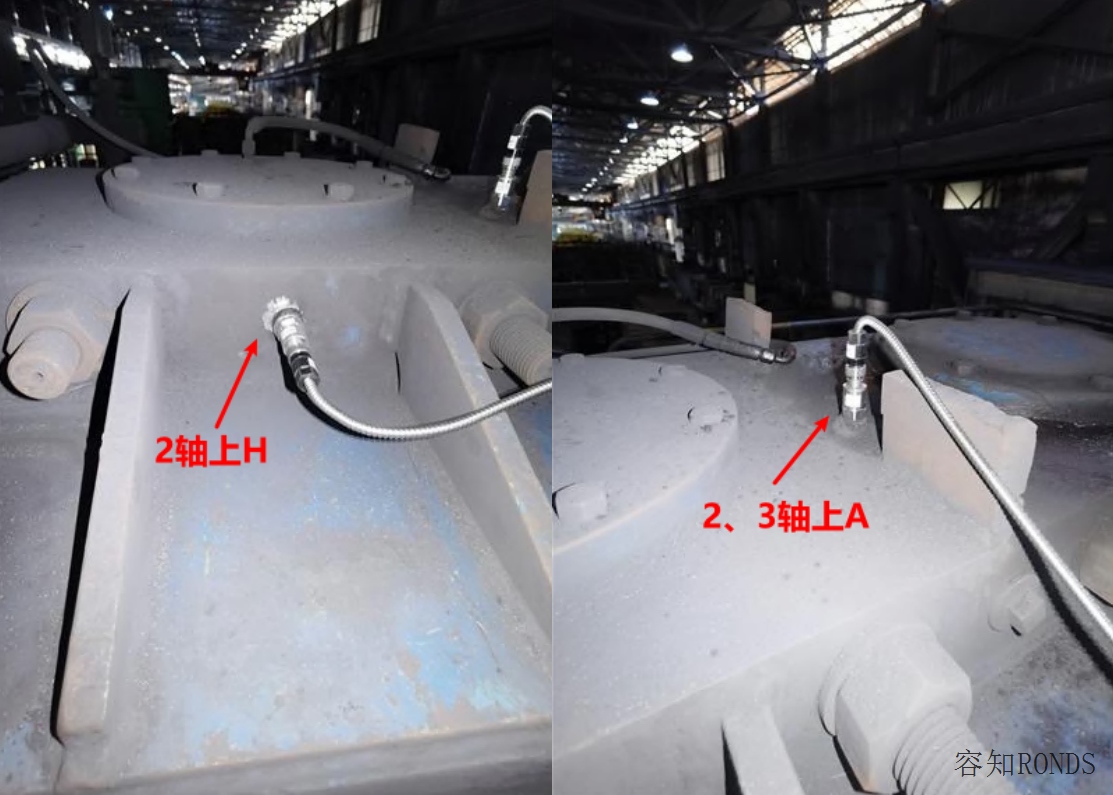

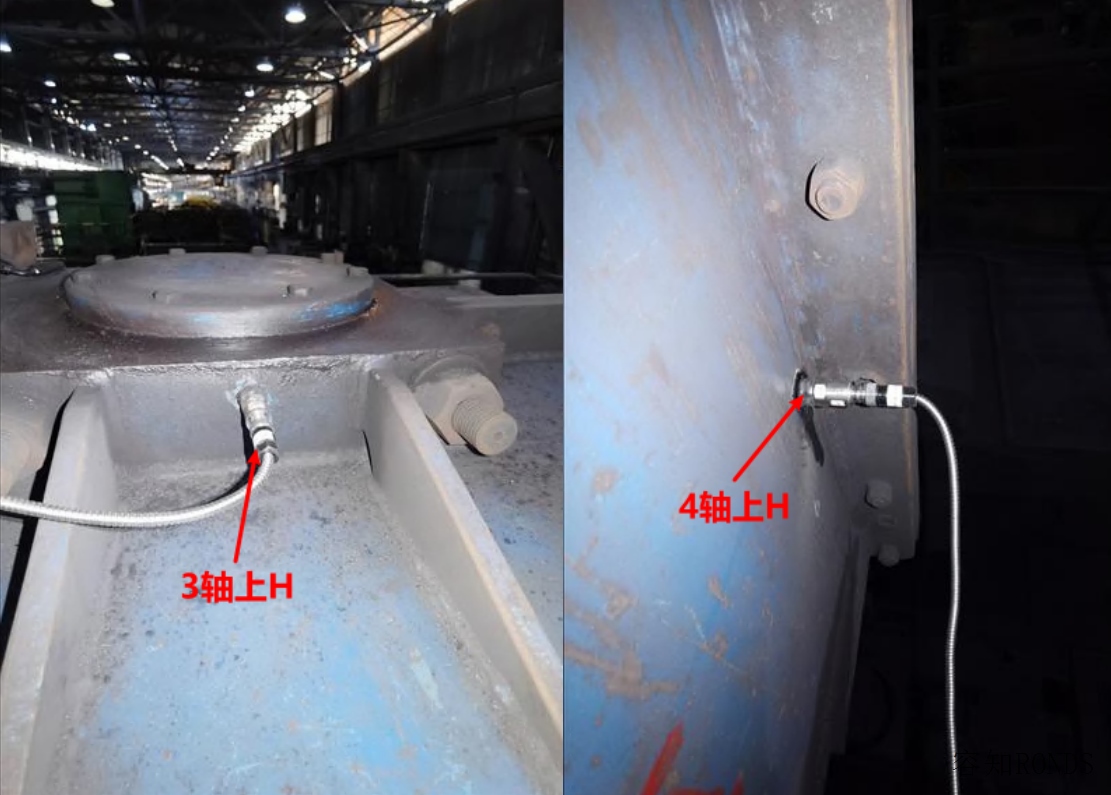

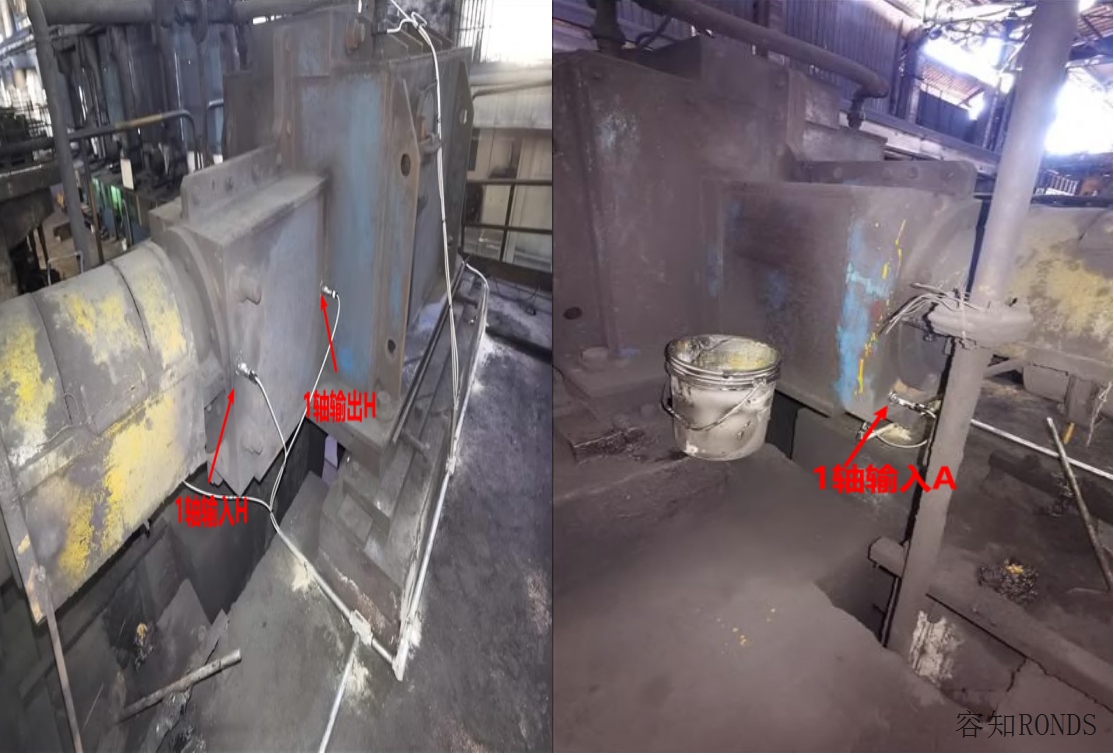

減速機測點位置如下：
故障分析

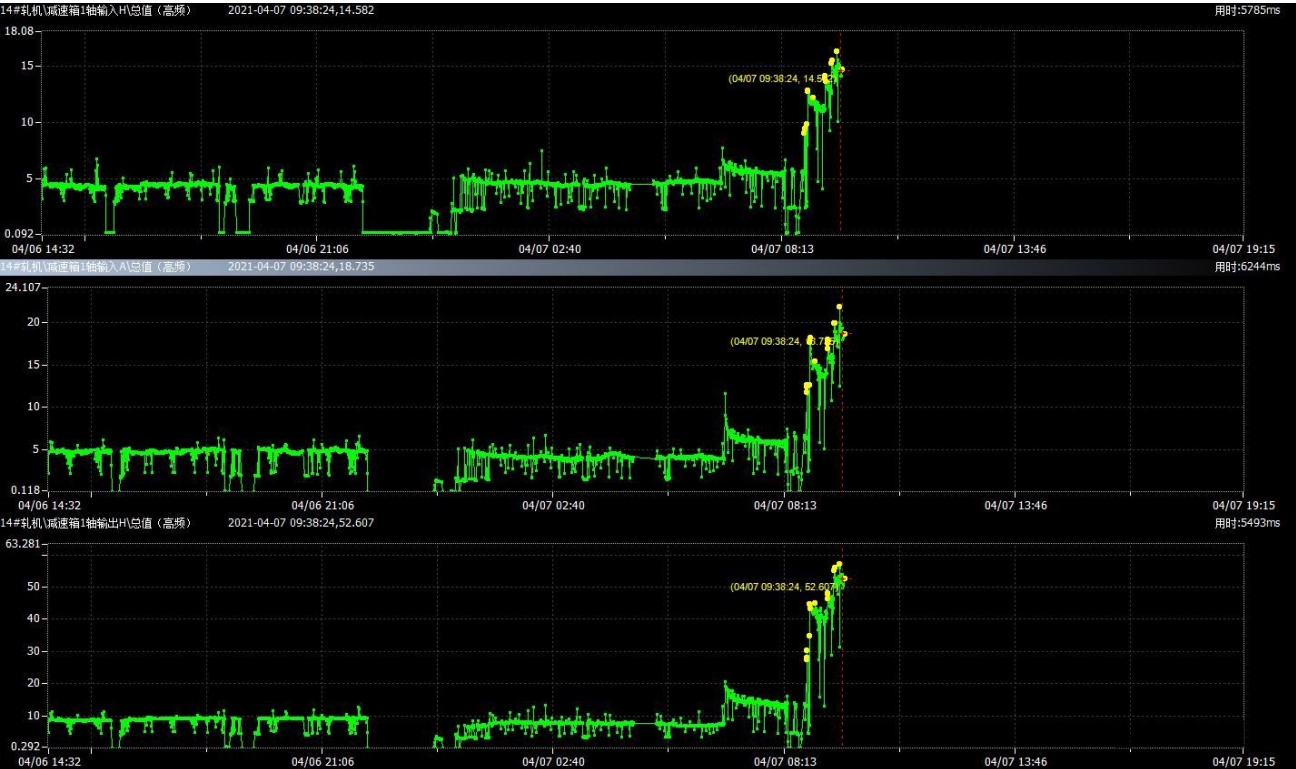

1.趨勢、指標參數等證據說明
減速機1軸位置加速度采樣值呈上升趨勢，1軸輸出位置更加顯著。

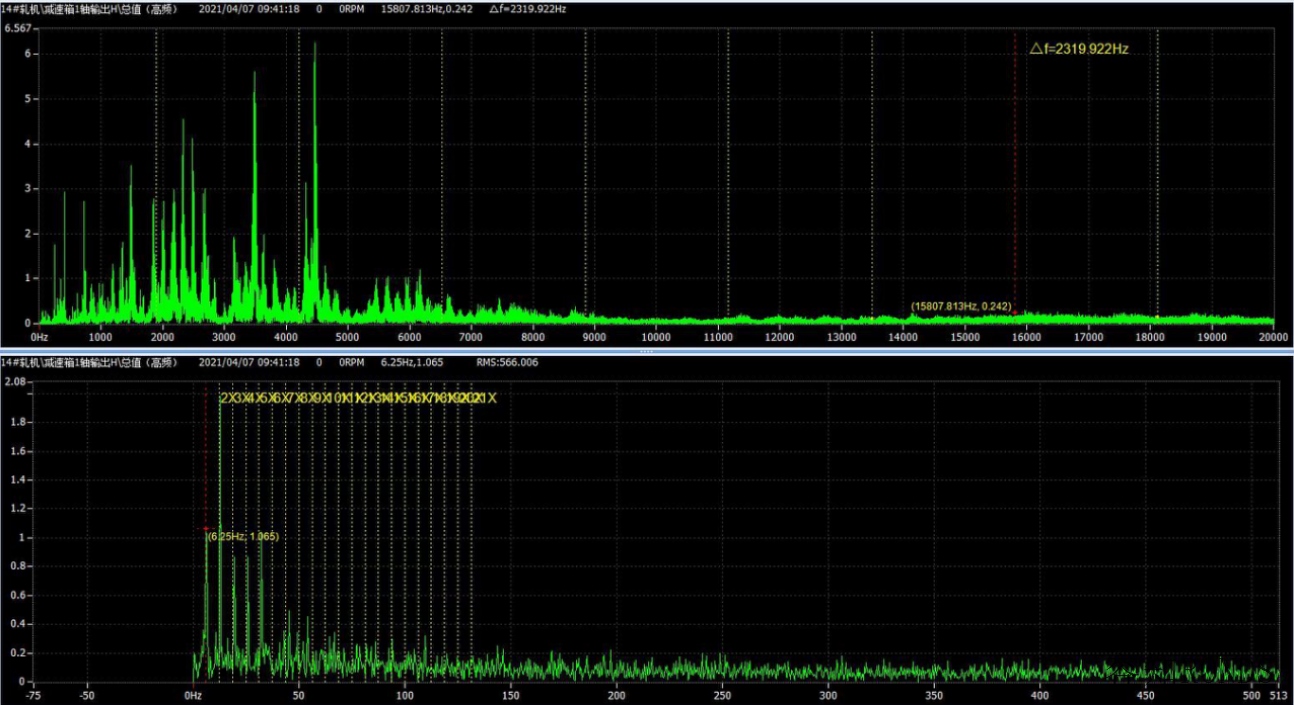

2. 時域、頻譜、包絡解調等有用證據說明

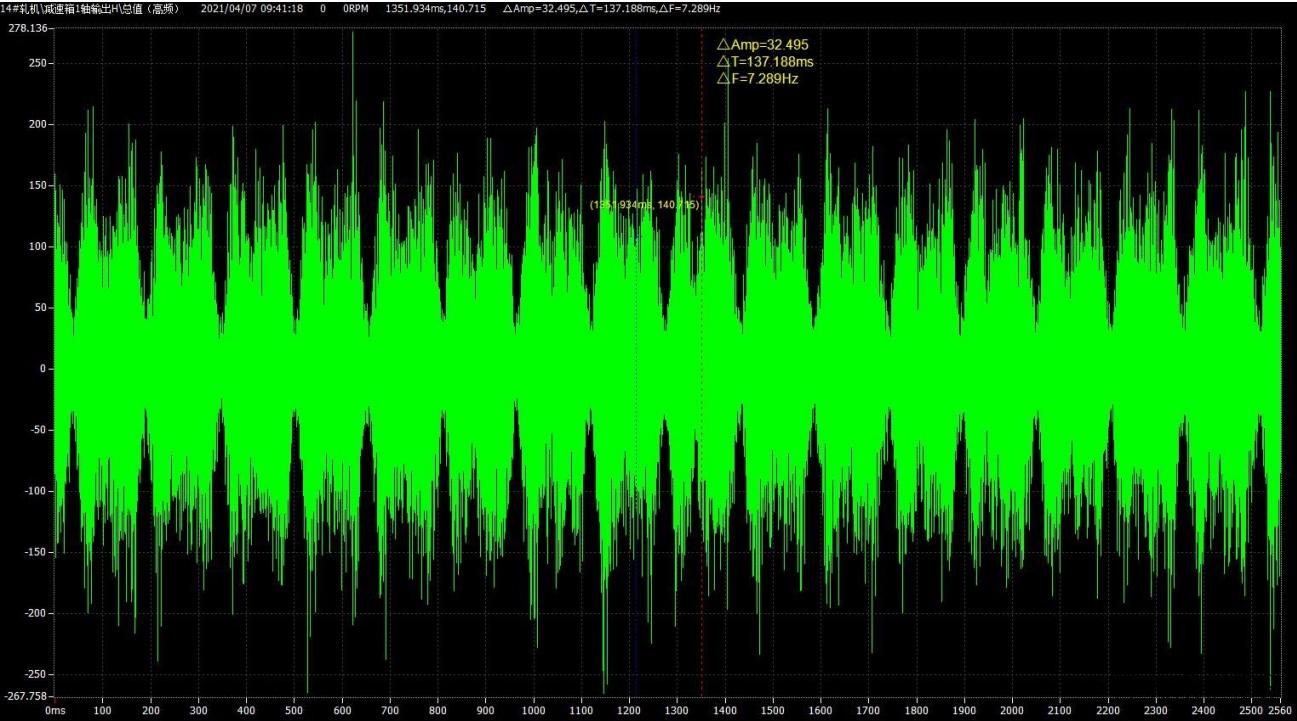

（1）時域波形中可見保持架沖擊特征， 幅值高達250m/s^2。
（2）包絡解調可見軸承保持架特征頻率及諧波。
檢維修過程描述
2021年04月07日
■發現振動數據異常后，振動分析師千山（化名） 立即電話告知客戶現場工作人員，提醒現場減速機1軸輸出側軸承保持架存在顯著損傷，形式應為斷裂，有解體失效風險。
■建議：盡快停機檢查減速機1軸輸出側軸承，檢查軸承保持架損傷情況。
2021年04月08日

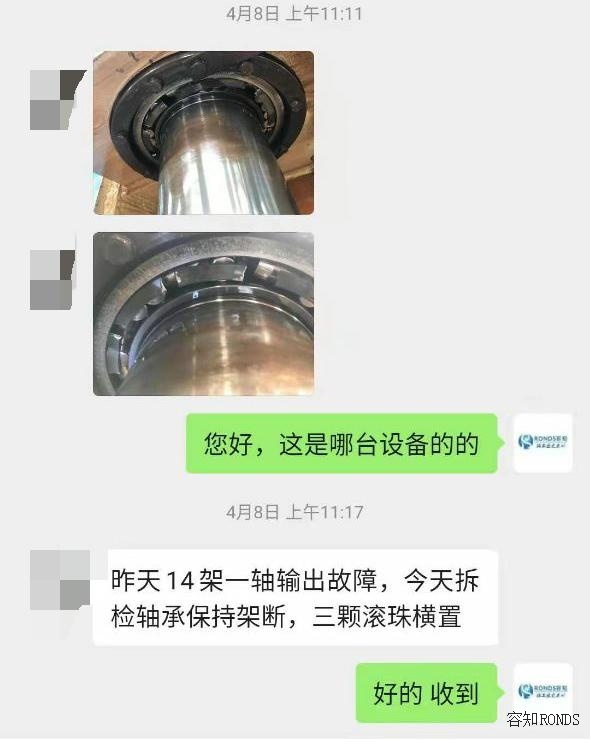

■ 現場反饋14架一軸輸出故障，當天拆檢后發現，軸承保持架斷了，三顆滾珠橫置。

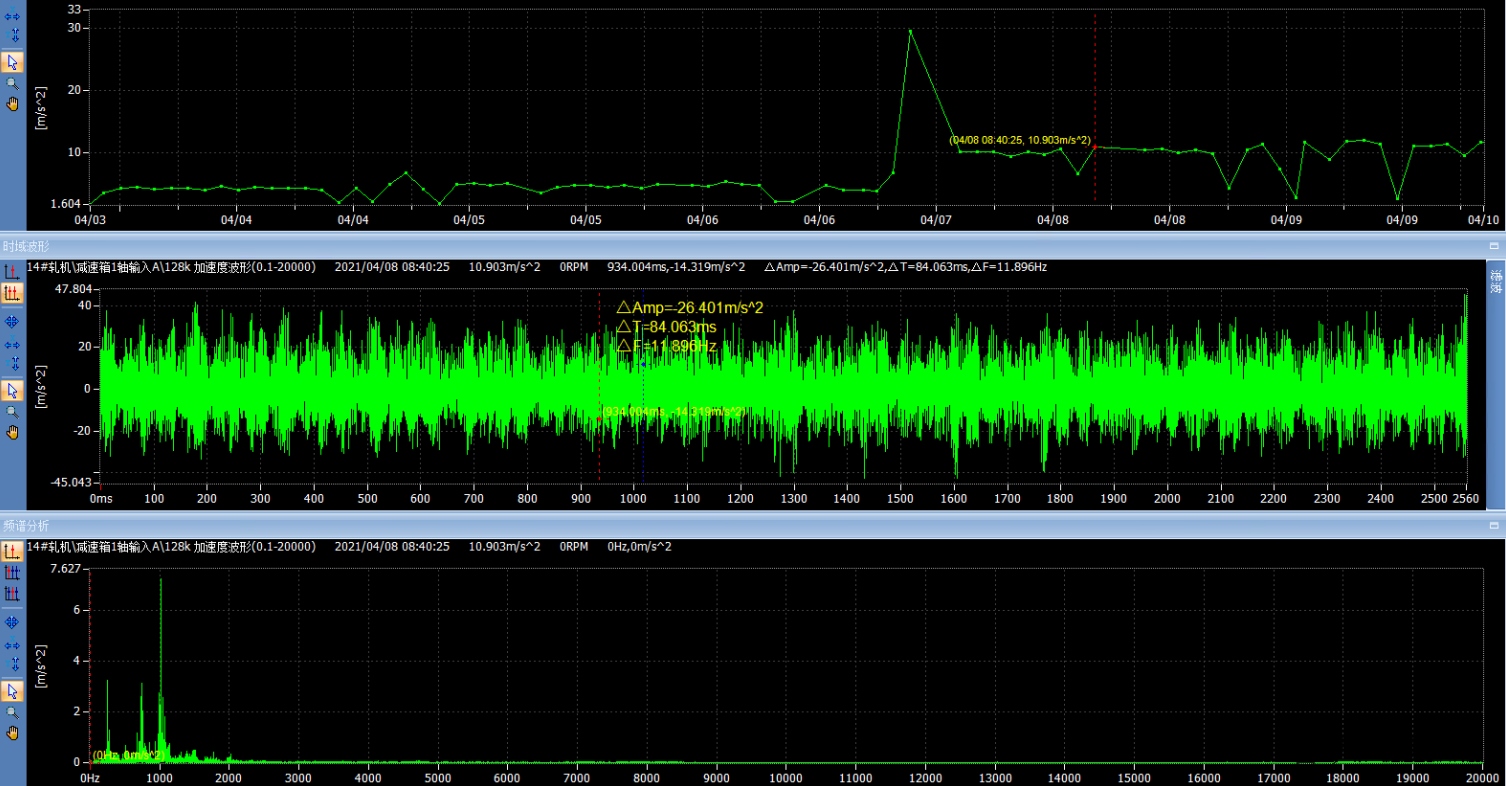

檢修信號驗證
檢修后振動回落。

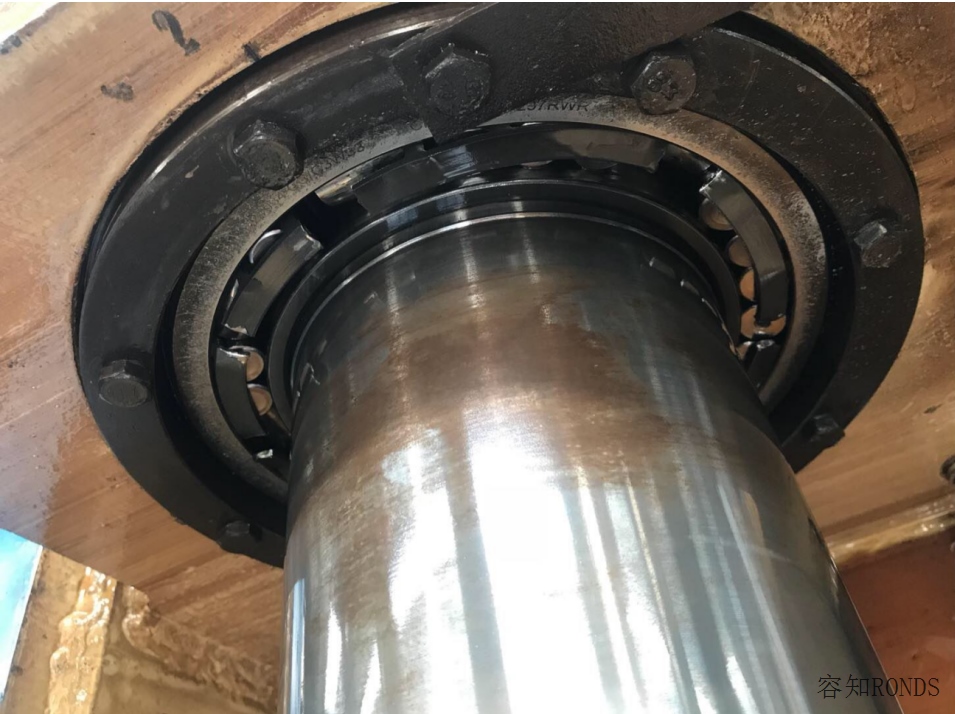

檢修照片

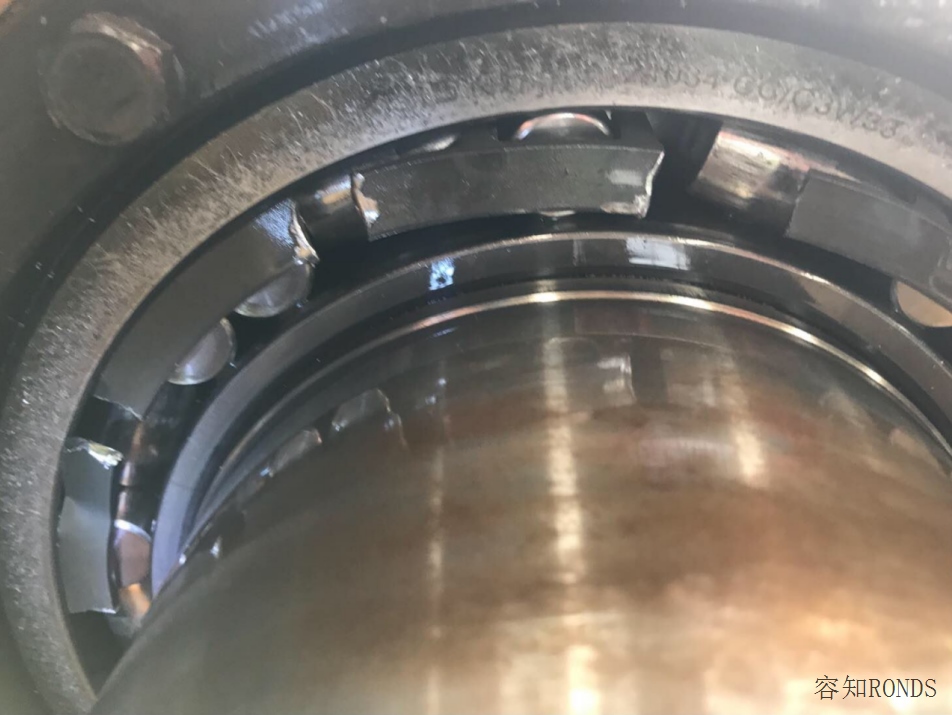

保持架斷裂
