知課堂 | 某石化企業聯軸器故障案例
Part 1
診斷結論
泵端振動上升,應和聯軸器突發損傷有關。
Part 2
診斷建議
盡快檢查聯軸器運行是否異常,復查機組對中。
Part 3
診斷結論
1. 趨勢、指標參數等證據說明

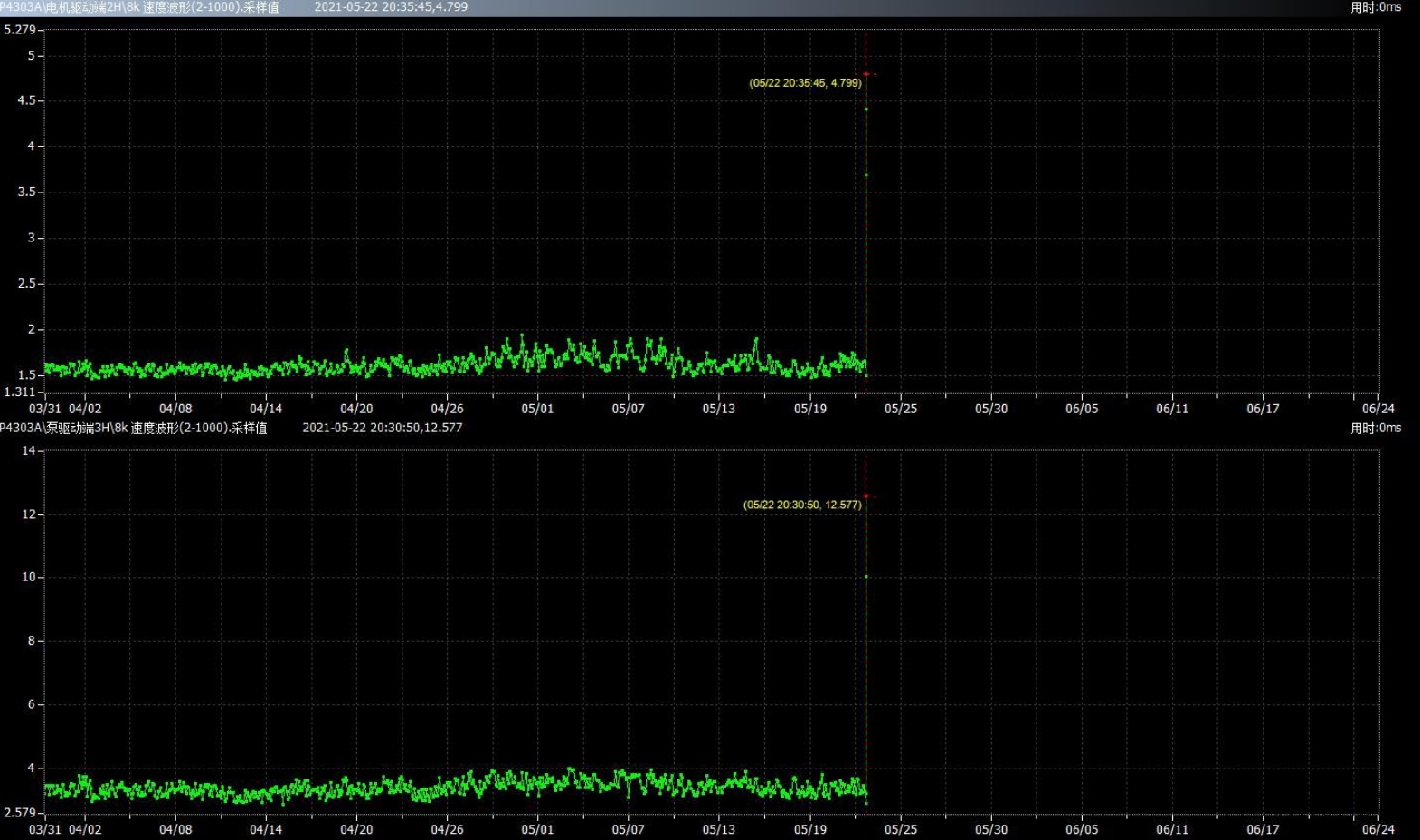

機組速度振動突發上升,泵端3H測點速度可達12mm/s。


2.時域、頻譜、包絡解調等有用證據說明

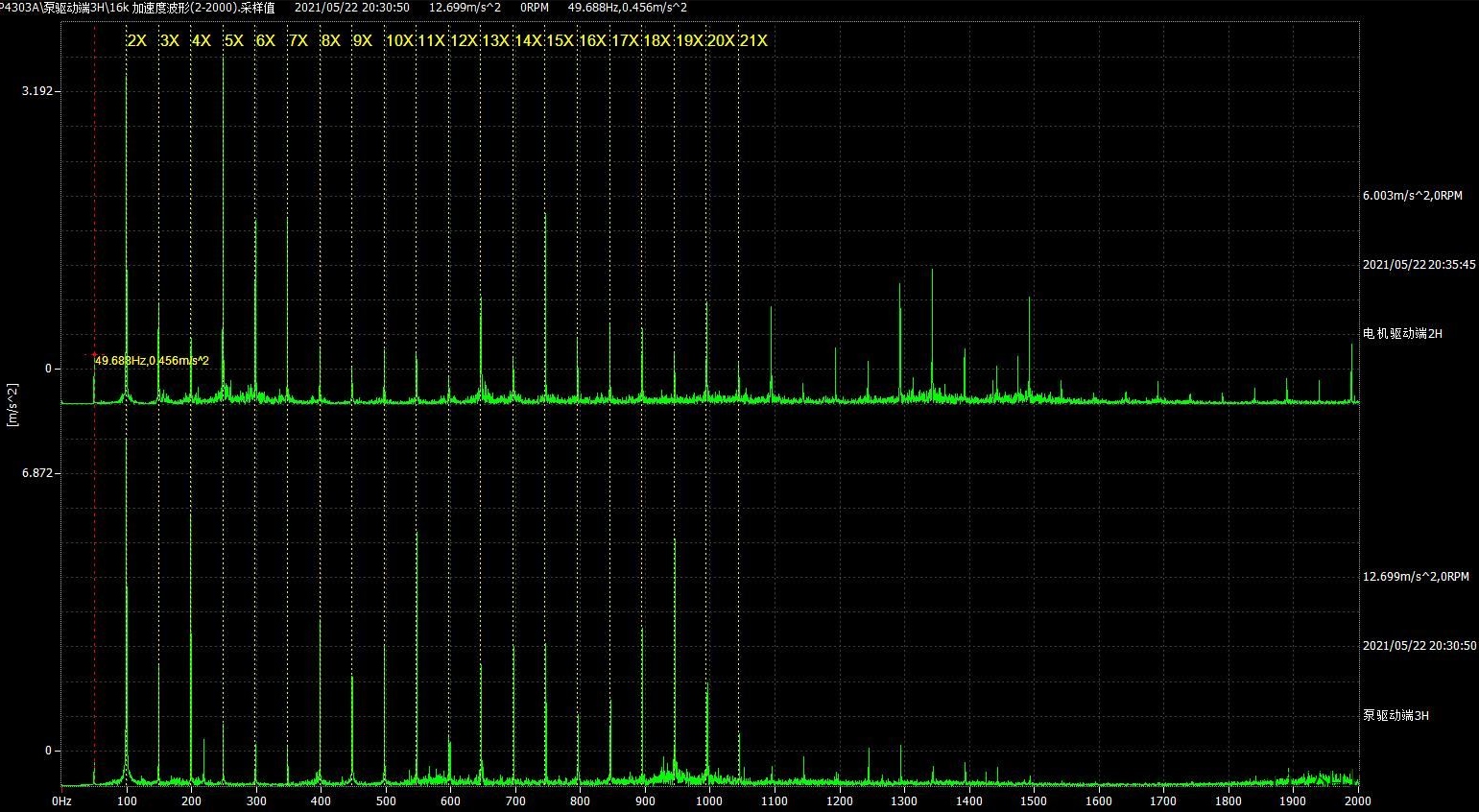

(1)低頻加速度頻譜中可見轉頻及豐富的諧波。

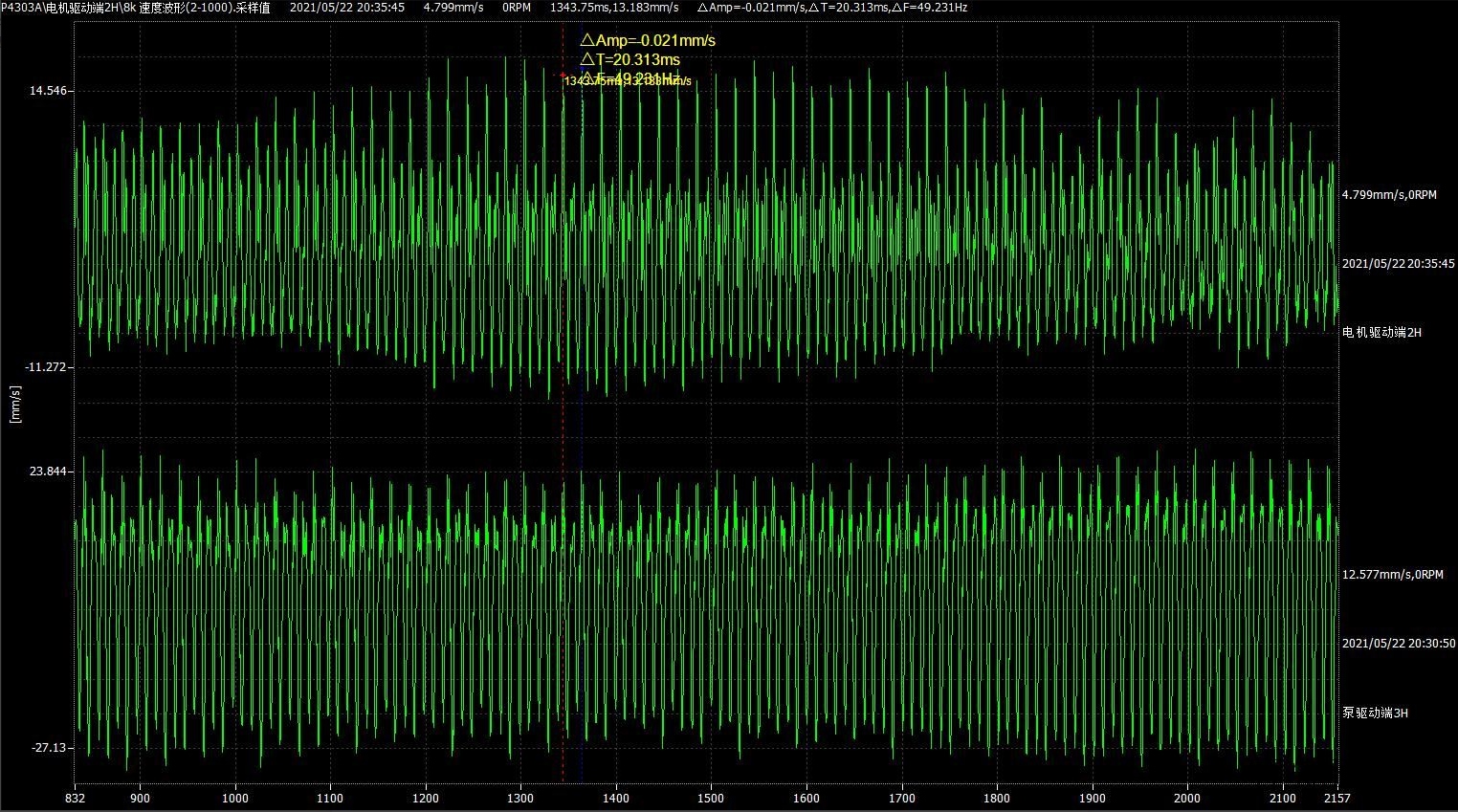

(2)時域波形中可見轉頻沖擊特征。


Part 4
檢維修過程描述
2021年05月22日
20:58

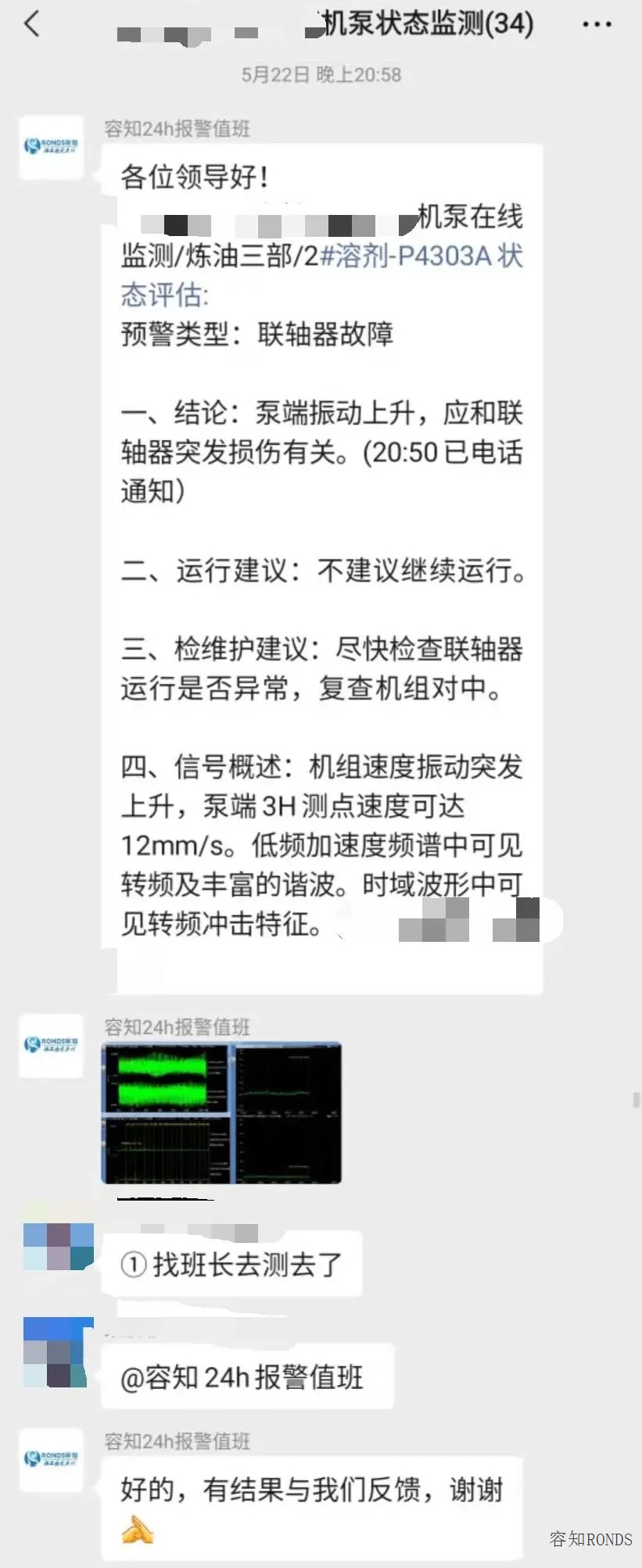

■ 發現振動數據異常后,診斷工程師乖龍(化名)立即電話告知客戶現場工作人員,提醒現場泵端振動上升,應和聯軸器突發損傷有關。


■ 建議:不建議繼續運行。盡快檢查聯軸器運行是否異常,復查機組對中。
2021年05月22日
21:27

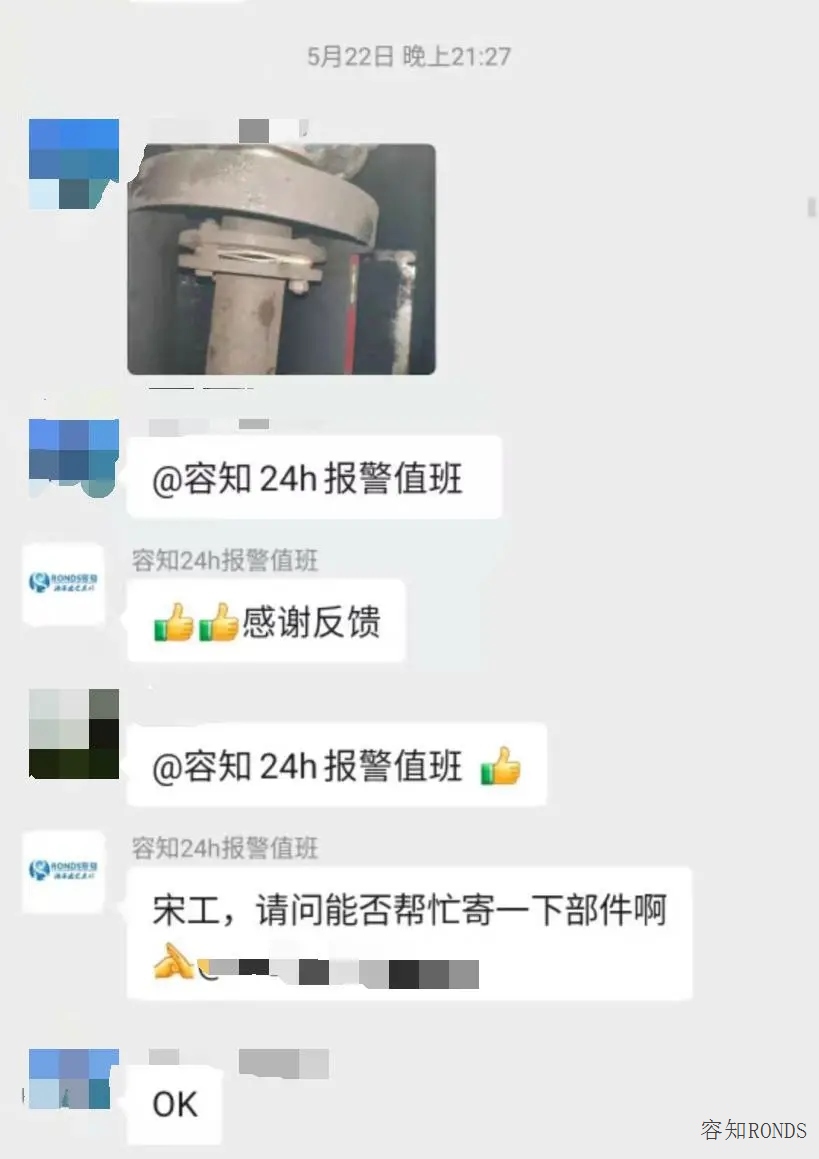

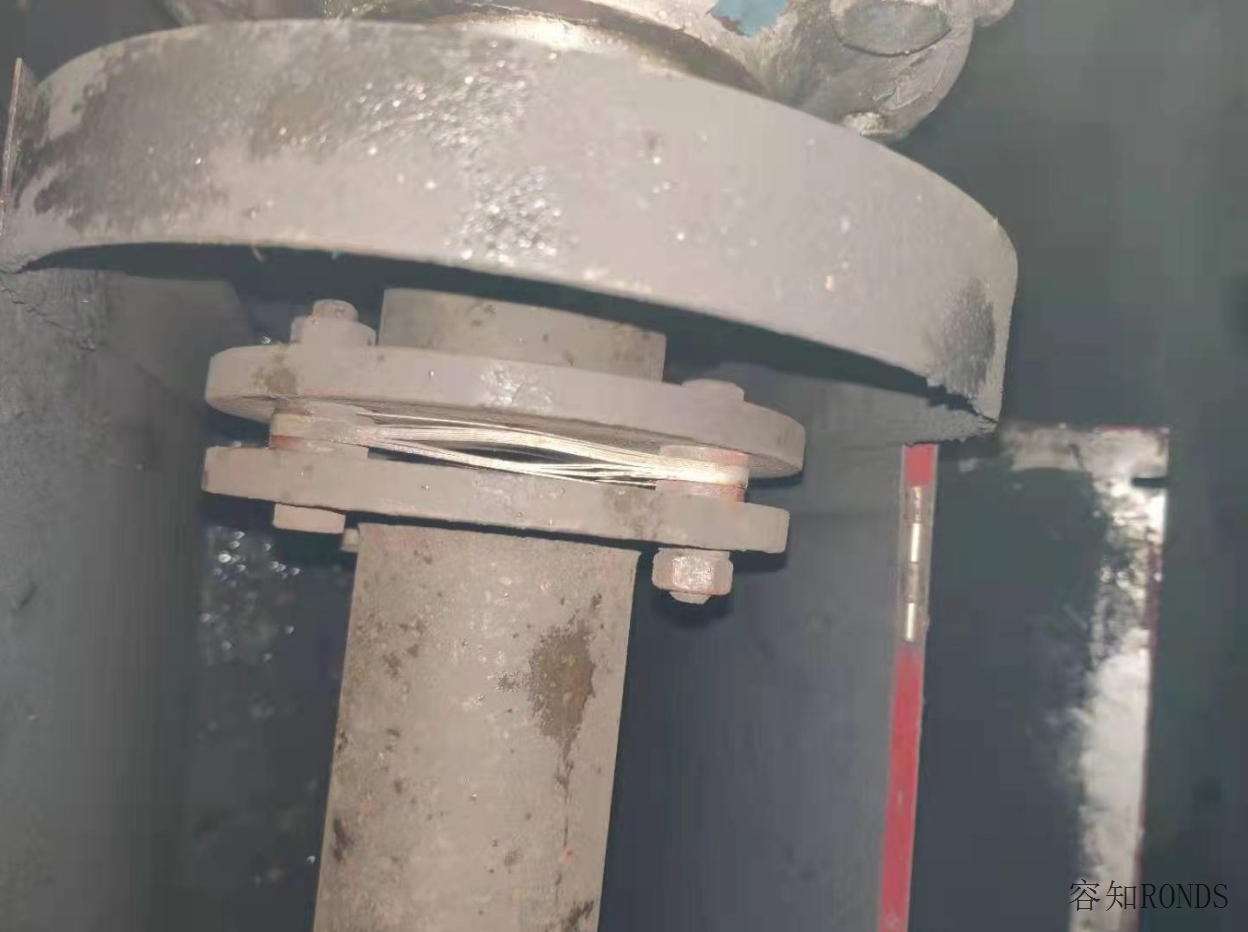

■ 現場發來聯軸器損傷照片。照片顯示聯軸器膜片斷裂。


Part 5
檢修照片
