知課堂 | 某石化企業鍋爐給水泵故障案例
1
診斷緣由
泵自由端加速度總值持續上升。
2
診斷結論
近期泵自由端軸承損傷存在持續緩慢劣化，軸承損傷程度可達中期，以軸承內圈點蝕剝落為主，軸承滾動體及保持架均存在磨損，長期運行可能會引起失效風險。
3
診斷建議
1. 巡檢需關注泵自由端軸承溫度變化及異響；
2. 改善泵自由端軸承潤滑，建議條件允許時擇機更換泵自由端軸承。
設備信息
機組類型：電機+多級泵
電機轉速：穩態設備，額定轉速2981r/min。
傳感器類型：RH505加速度傳感器

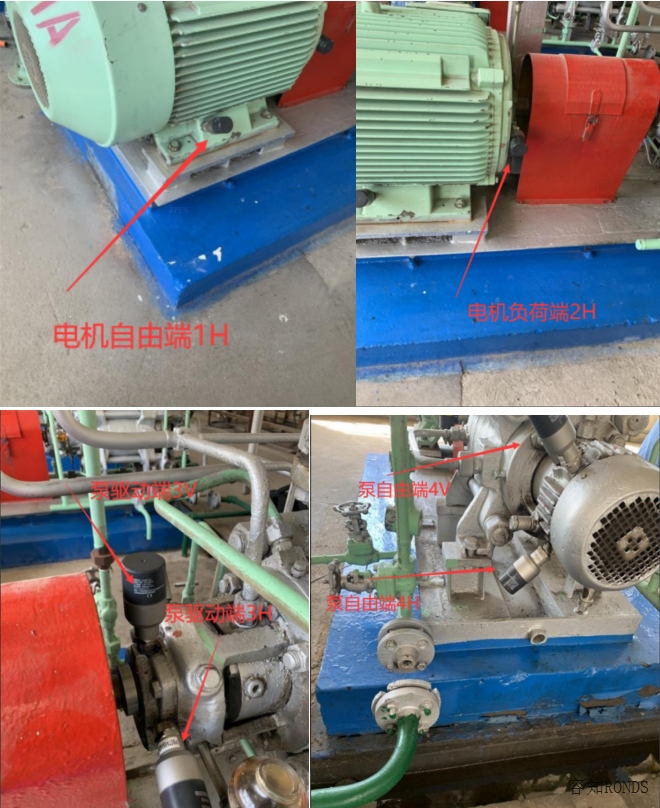

電機及減速機測點位置如下：
4
故障分析
1. 趨勢、指標參數等證據說明

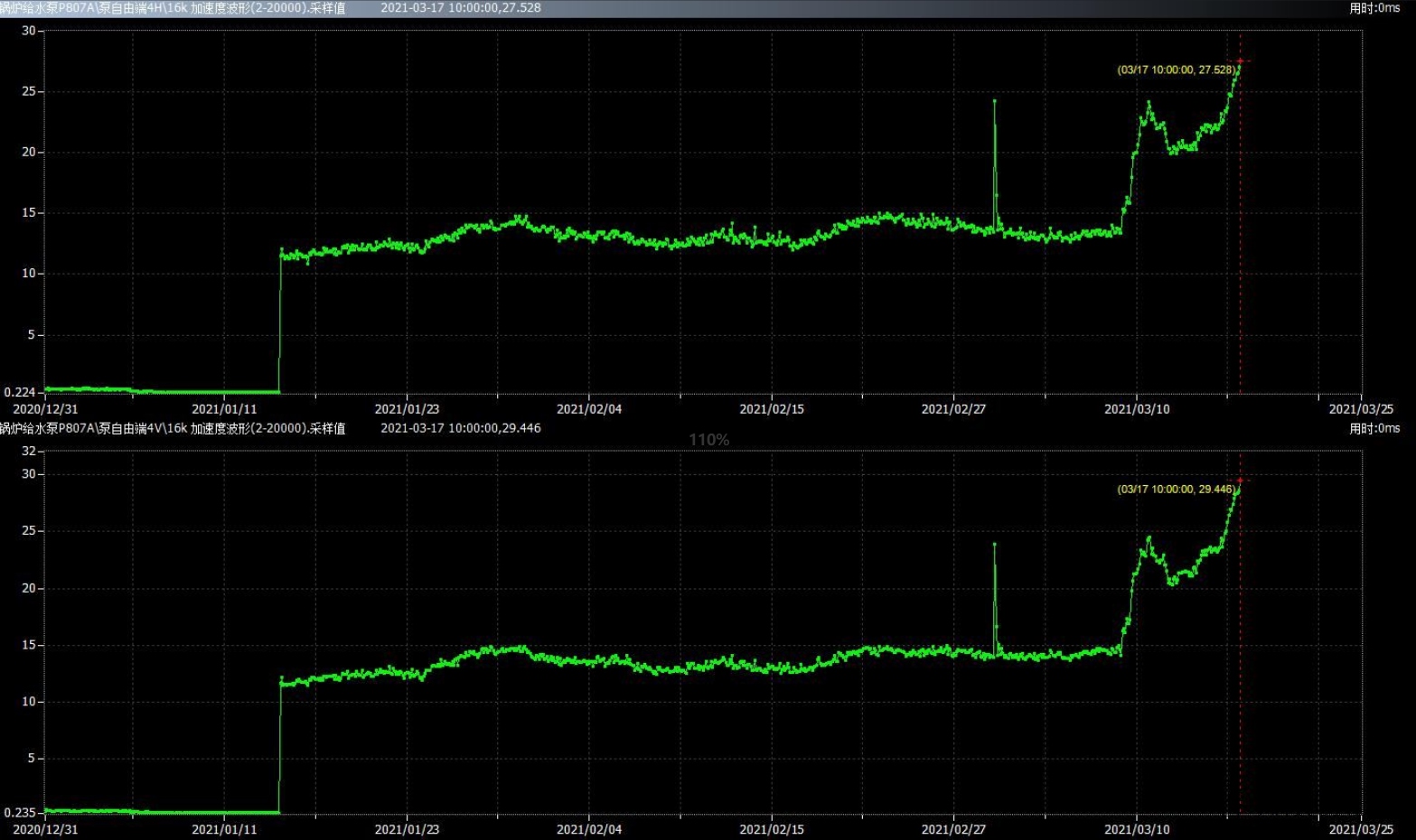

泵自由端加速度幅值近期存在持續緩慢上升,幅值可達29m/s^2。
2.時域、頻譜、包絡解調等有用證據說明

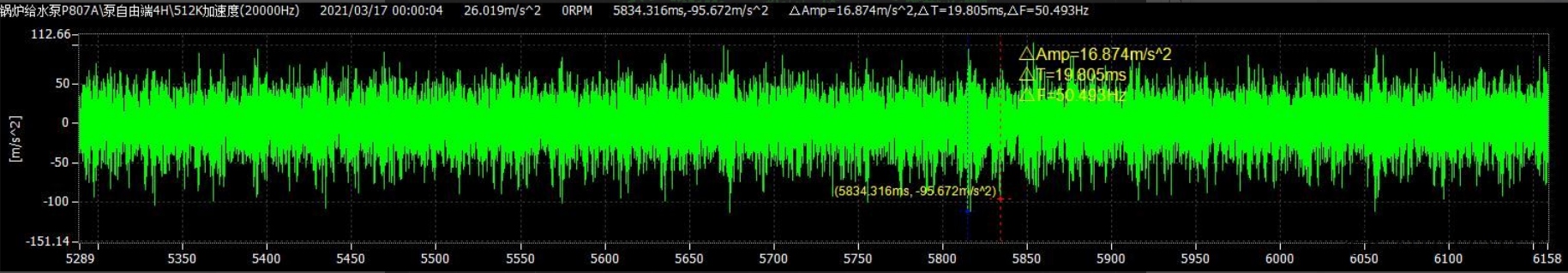

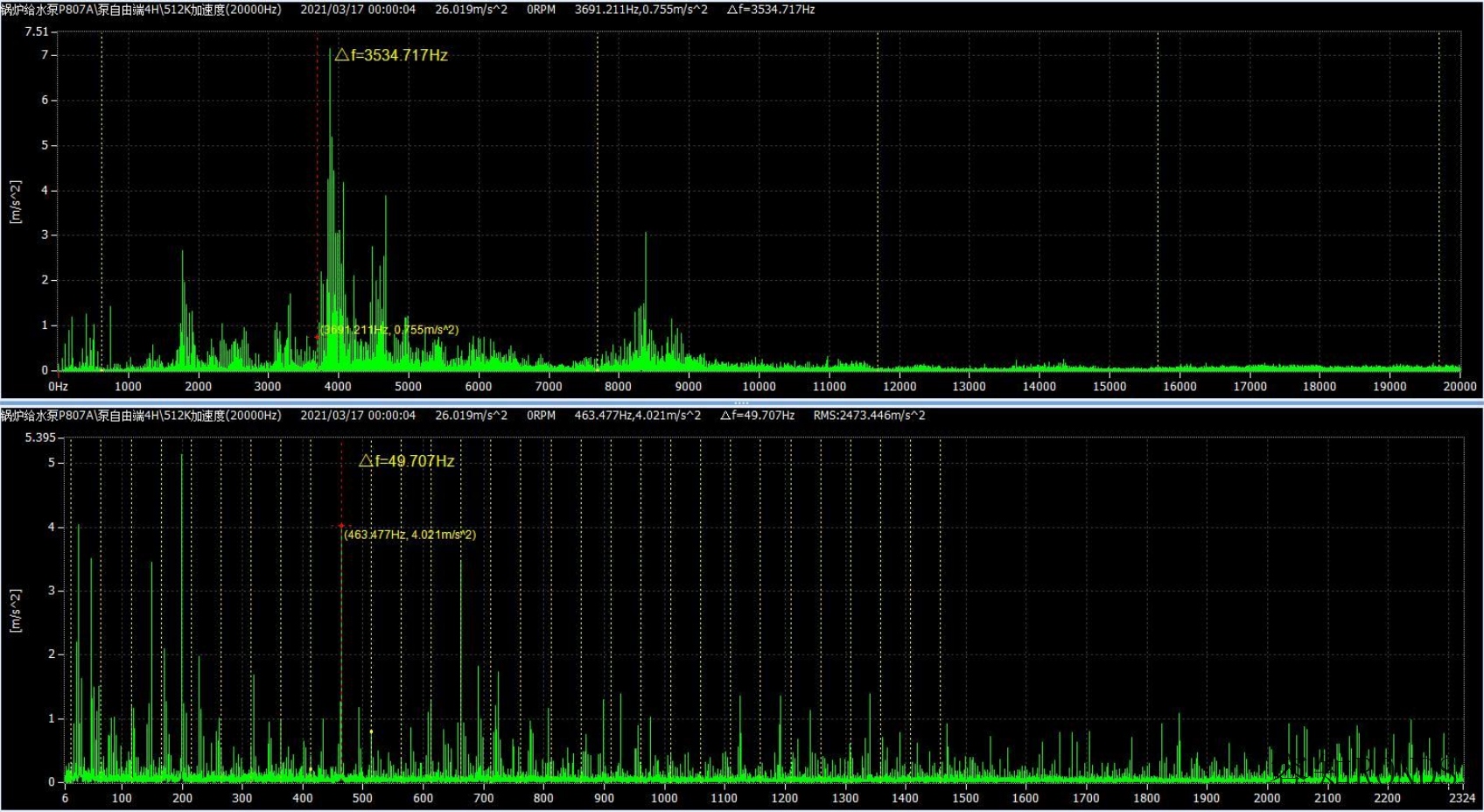

（1）加速度時域波形存在毛刺狀密集沖擊。

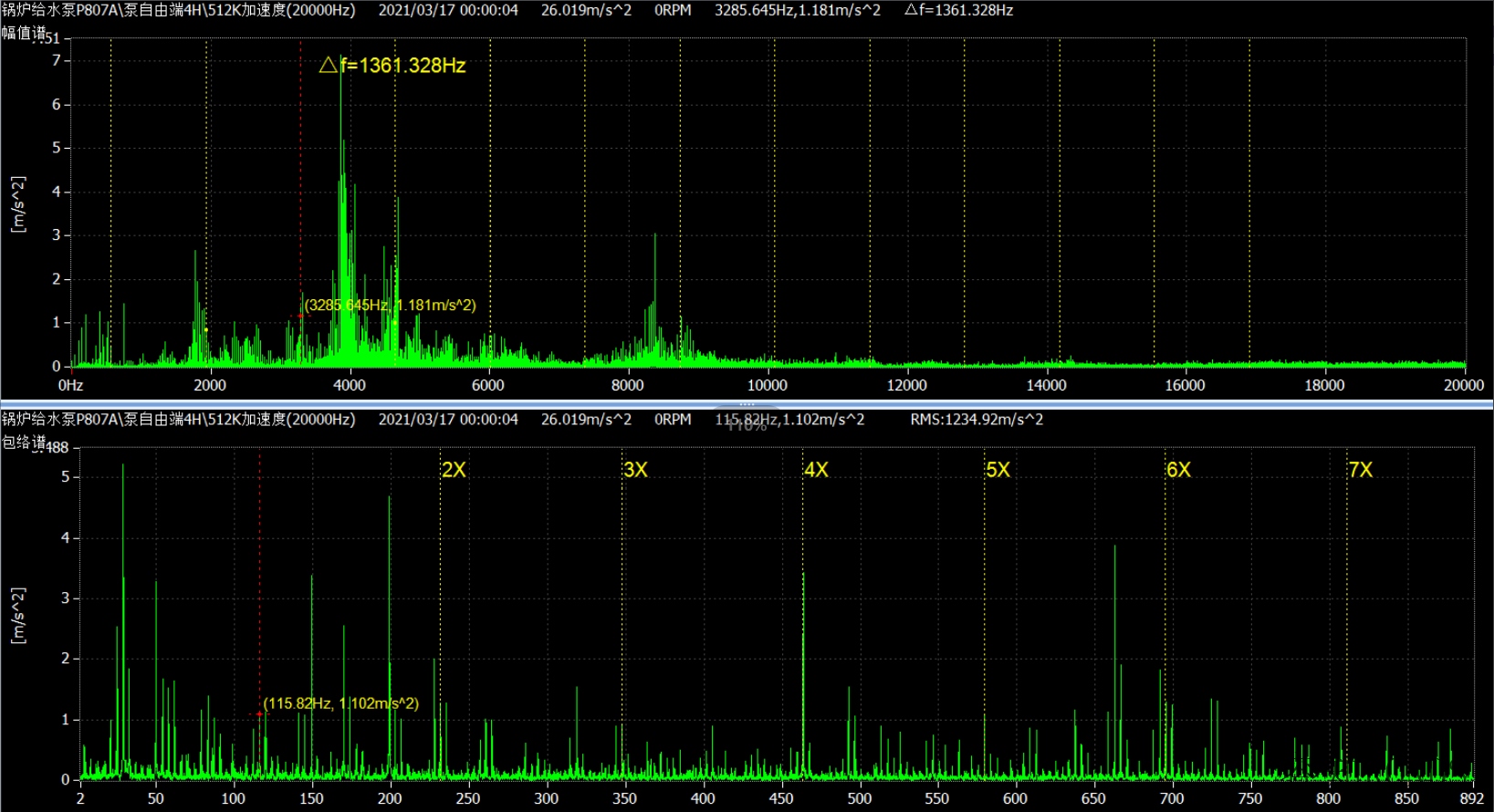

（2）包絡解調軸承內圈損傷特征顯著，且帶有豐富的泵轉頻邊帶成分。
（3）包絡解調亦可見輕微軸承滾動體損傷特征，且帶有一定數量的保持架邊帶成分。
5
檢維修過程描述
2021年03月17日 10:46

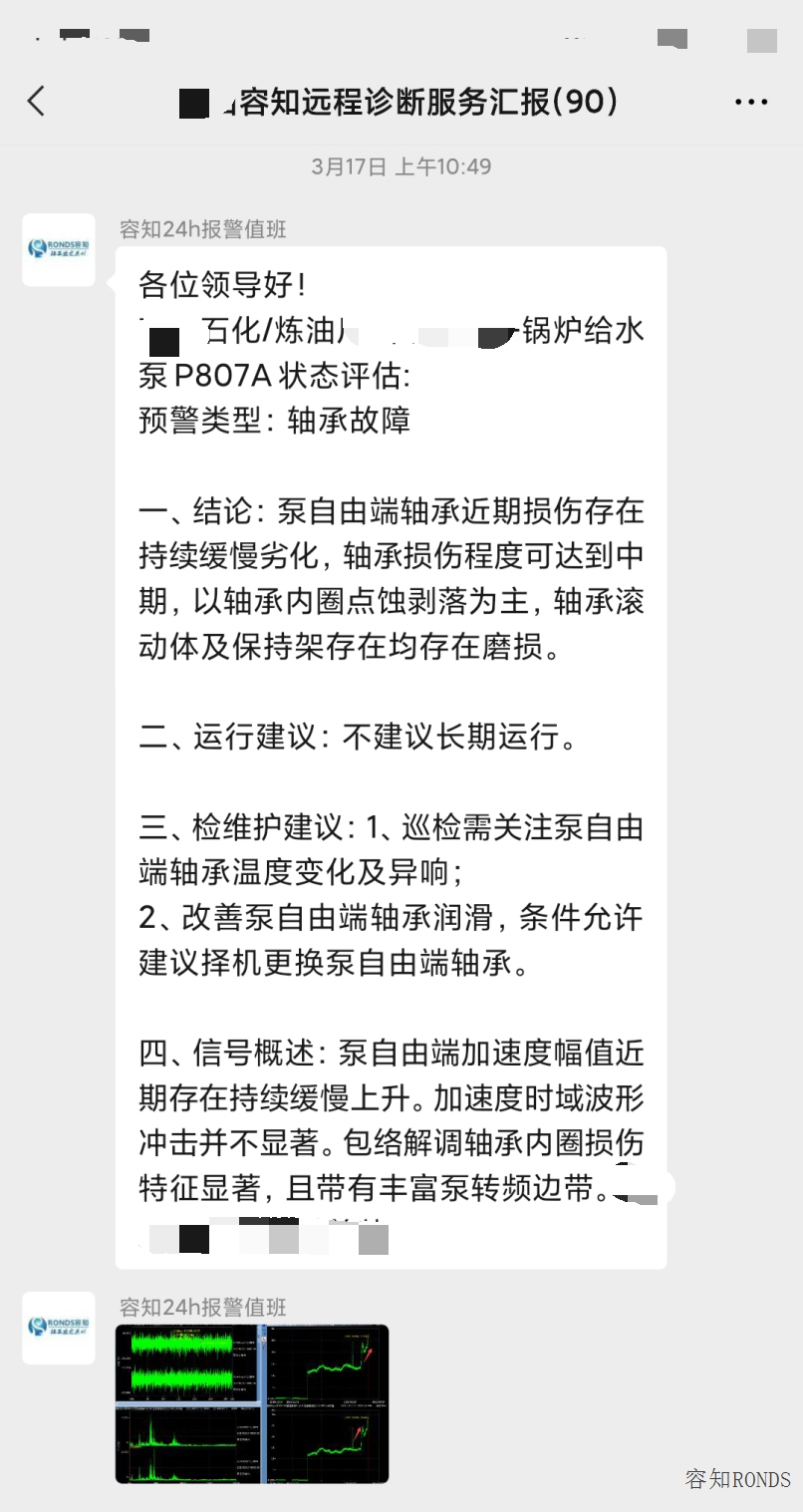

■ 診斷工程師反饋近期泵自由端軸承損傷存在持續緩慢劣化，軸承損傷程度可達中期，以軸承內圈點蝕剝落為主，軸承滾動體及保持架均存在磨損，長期運行可能會引起失效風險。
■ 不建議長期運行，建議巡檢需關注泵自由端軸承溫度變化及異響，改善泵自由端軸承潤滑，建議條件允許時擇機更換泵自由端軸承。
2021年03月17日 上午

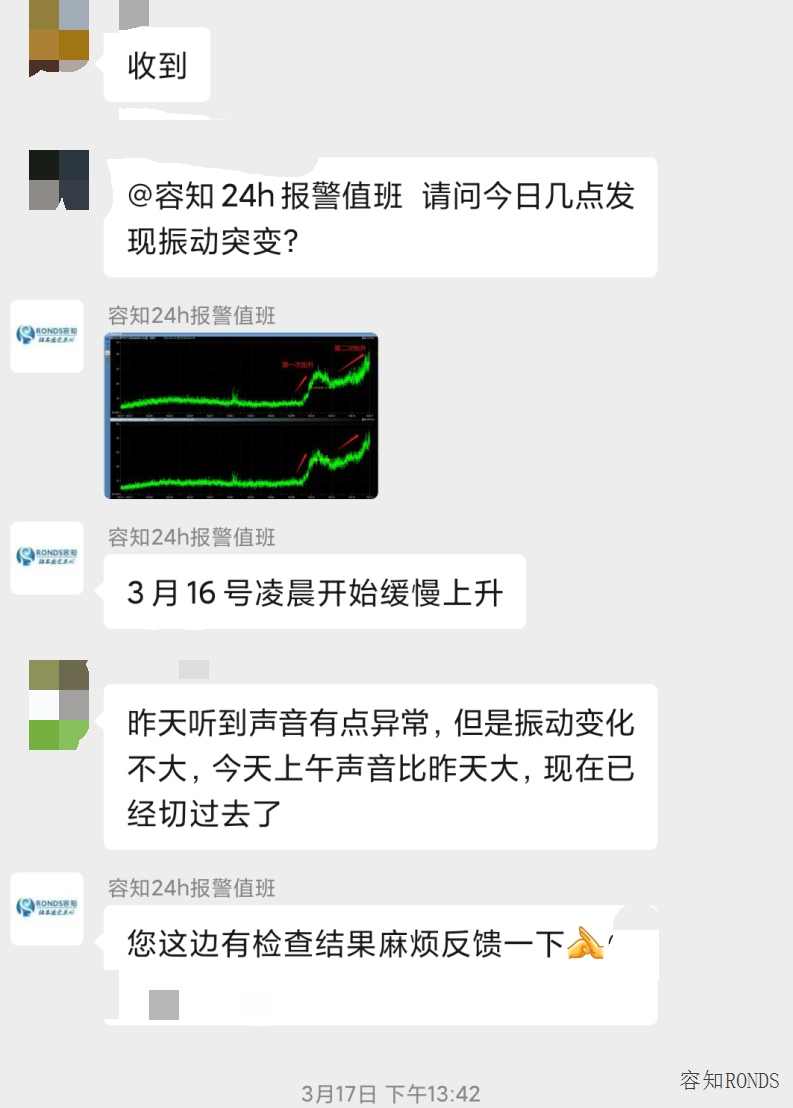

■ 現場收到診斷工程師不建議長期運行的建議后，表示將重點跟蹤，并安排切泵檢查。
2021年03月17日 下午

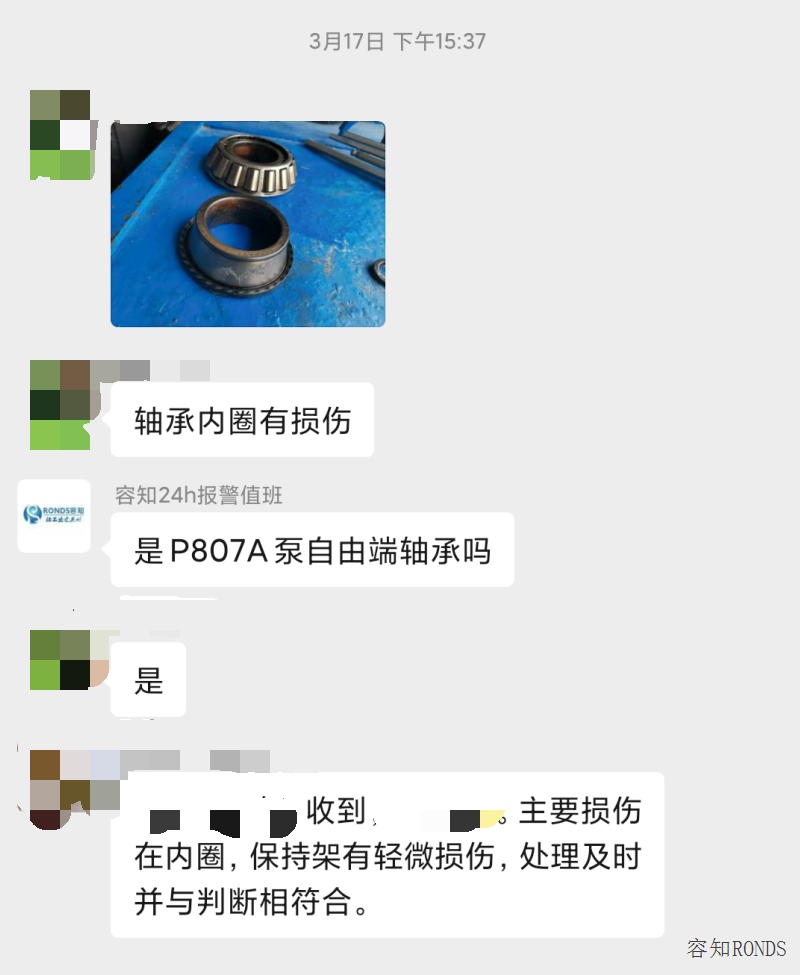

■ 現場安排拆檢，并提供檢修照片，照片顯示軸承內圈存在剝落損傷，軸承保持架及滾動體存在輕微磨損，與診斷結論完全一致。
6
檢修信號驗證

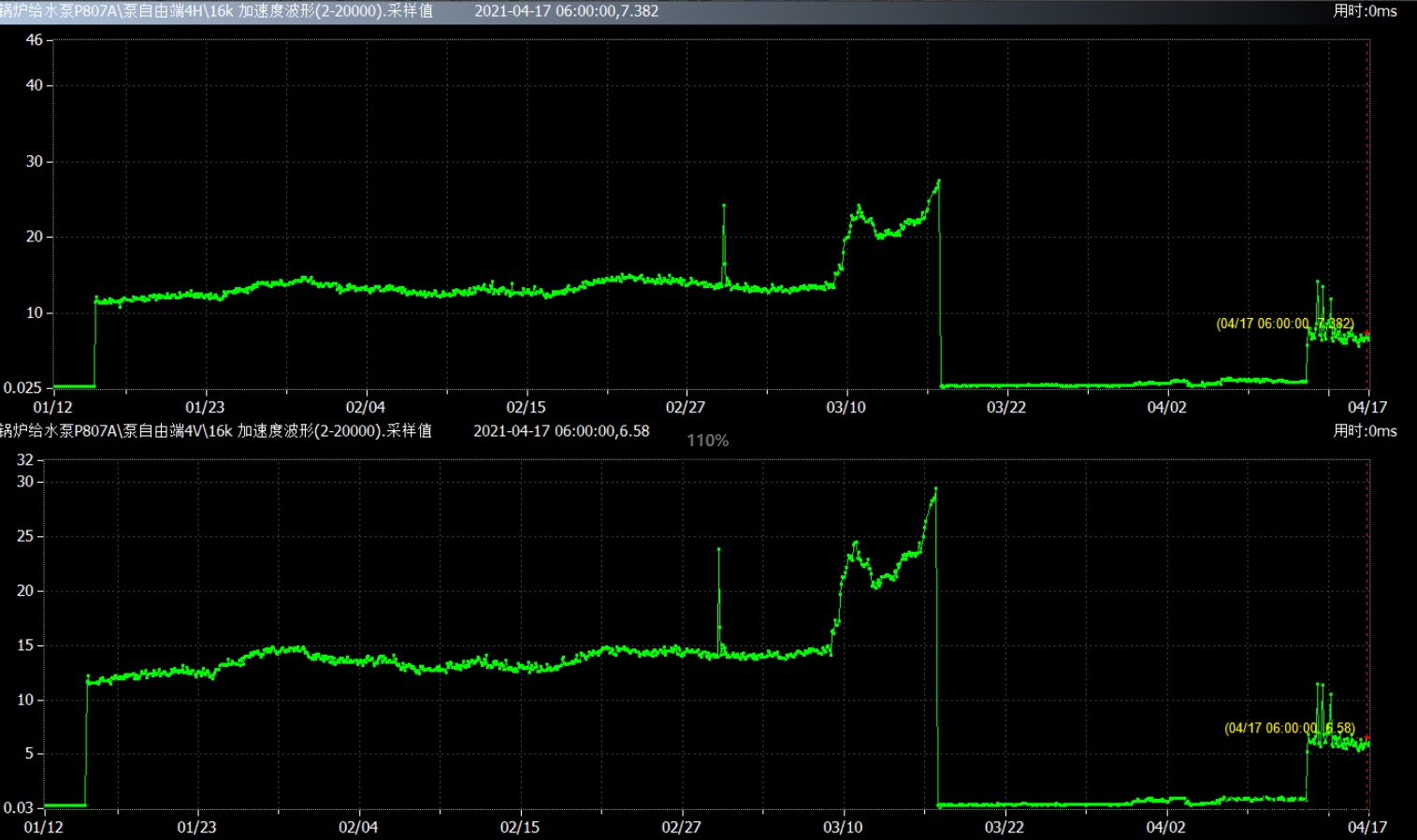

現場檢修后泵自由端加速度幅值回落顯著。
7
檢修照片

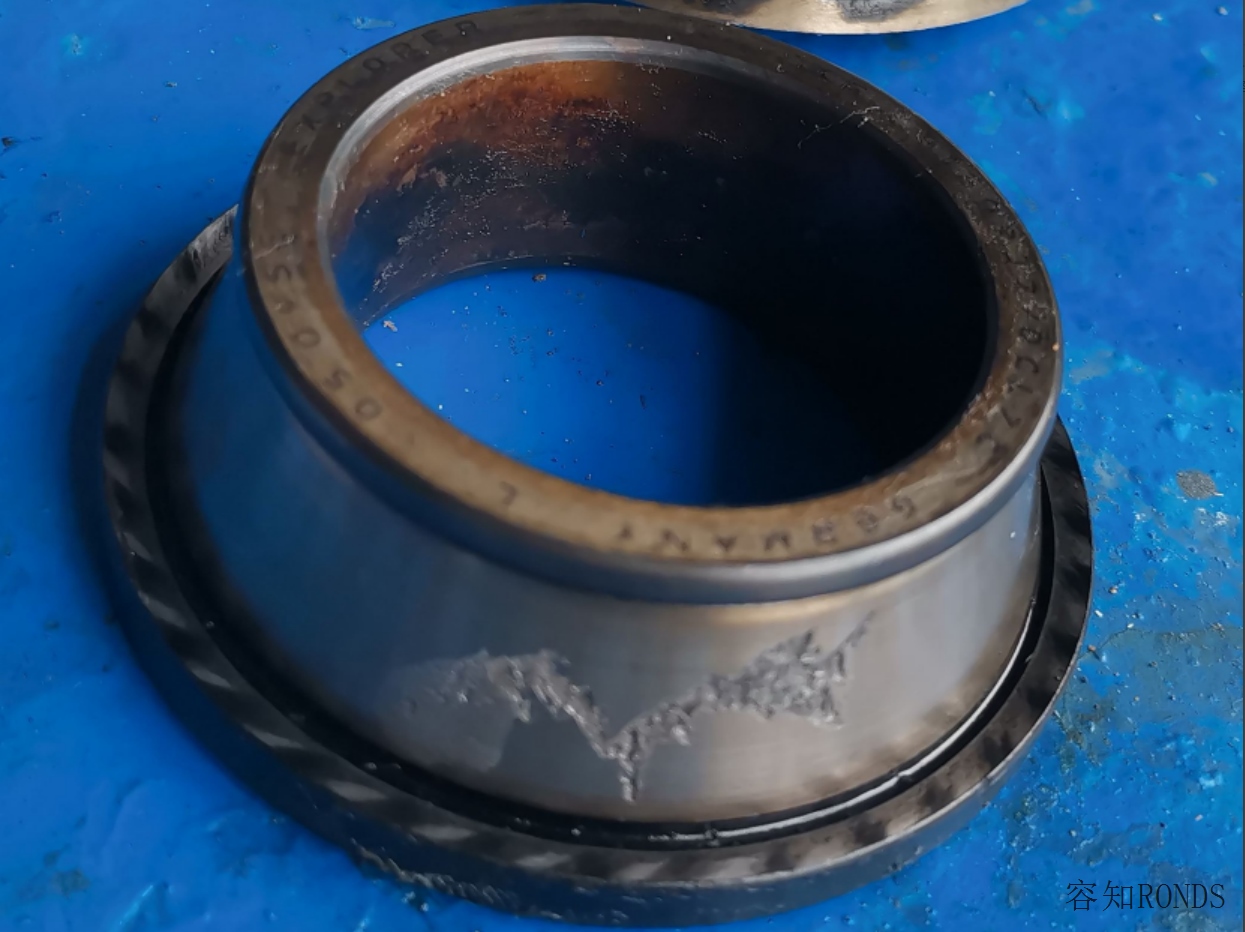

內圈滾道剝落

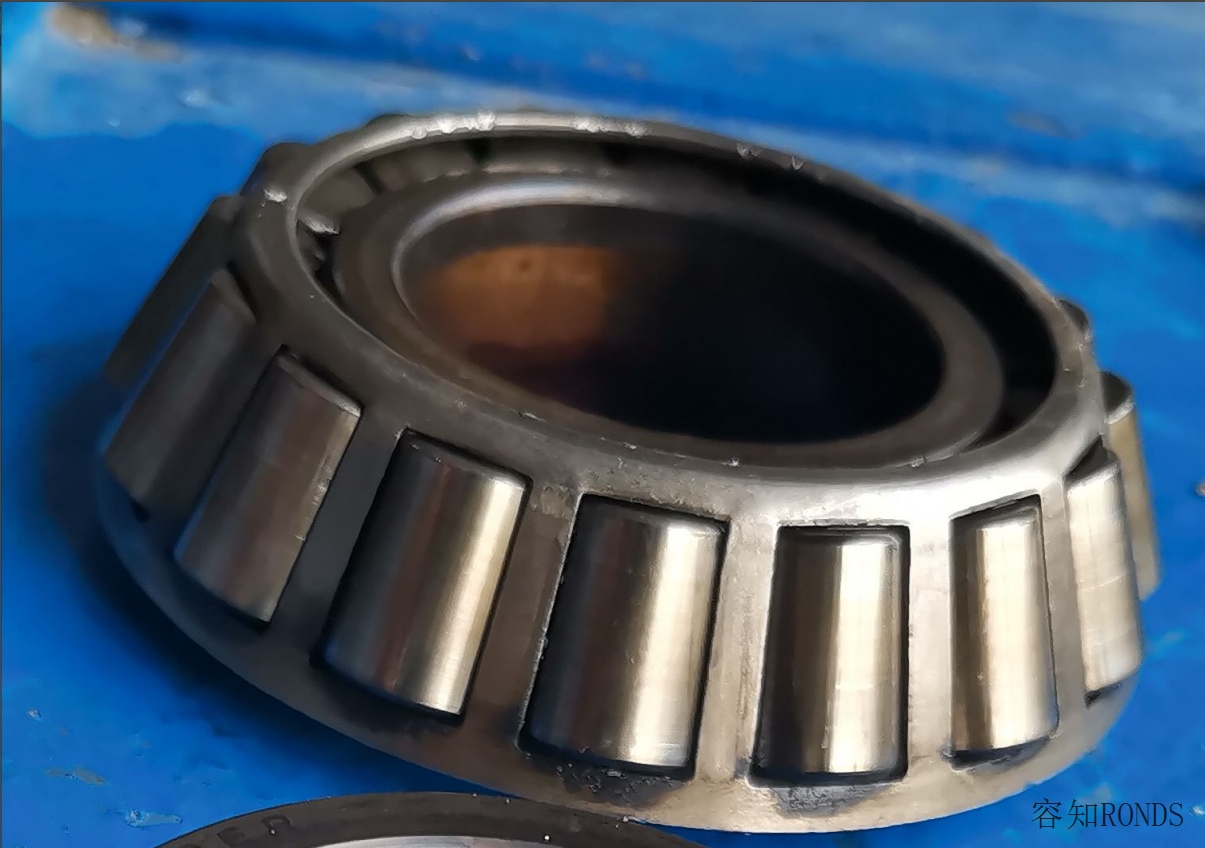

滾動體及保持架存在磨損
以上就是今天的設備故障診斷案例啦，希望各位小伙伴可以在學習中有所收獲！
