知課堂 | 某風電場齒輪箱中間軸齒輪故障案例
1
診斷緣由
系統報警，機組加速度、速度振動等各類數據顯示異常。
2
診斷結論
齒輪箱中間軸齒輪存在明顯損傷，損傷形式為以斷齒為主，斷齒應多于一處，近期存在劣化。
3
檢修建議
不建議機組繼續運行，建議現場：
1、盡快檢查中間軸齒輪情況，關注齒輪箱附近異響。
2、準備備件，盡快檢修。
4
設備故障信息
設備名稱：FE16#風機
故障區域：齒輪箱中間軸齒輪

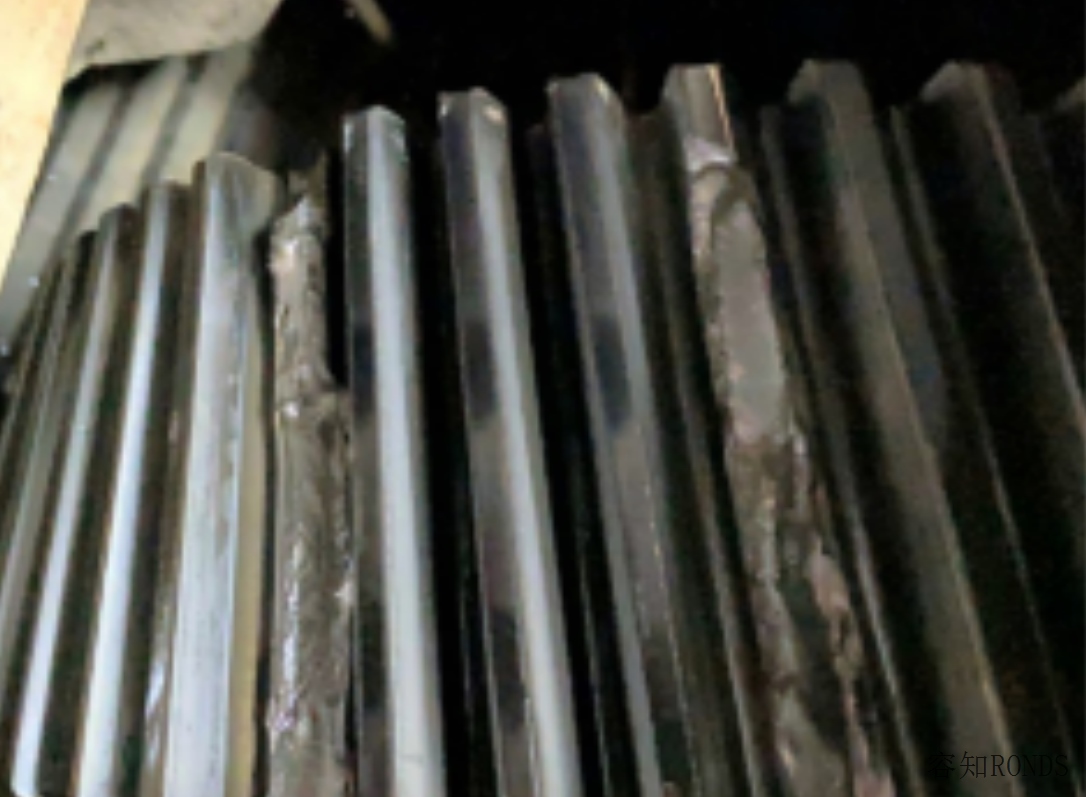

該風電場FE16#風機故障圖
5
故障分析
（1）趨勢、指標參數等證據說明

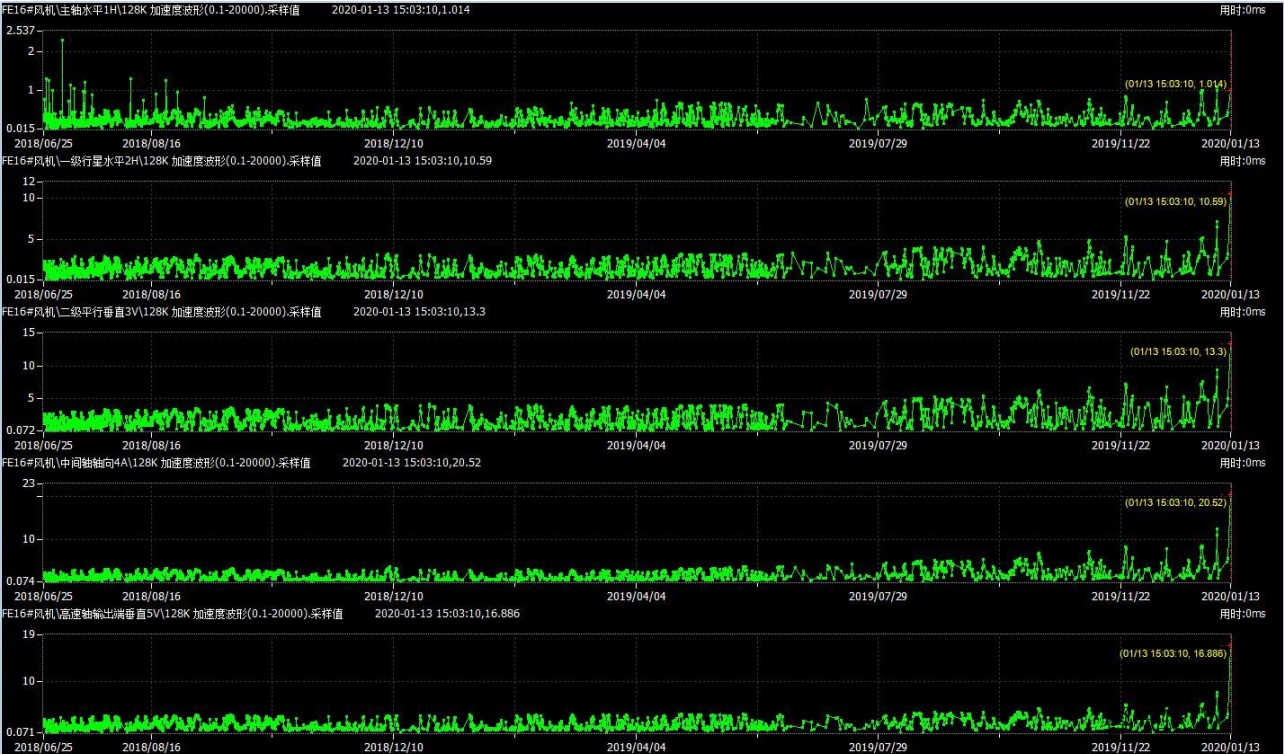

①高頻加速度趨勢近期存在突發上升趨勢，4A測點相對較明顯。

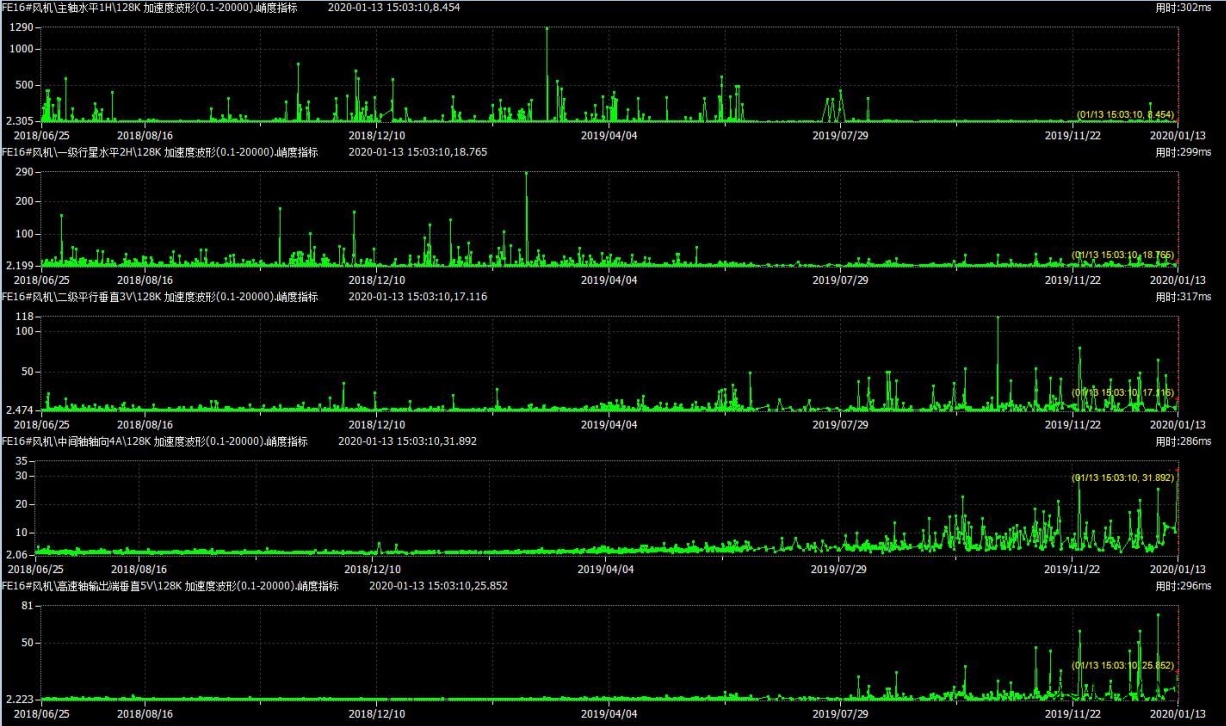

②高頻加速度高速下峭度顯示近期存在明顯上升現象。
③速度趨勢近期明顯上升，4A測點較明顯。

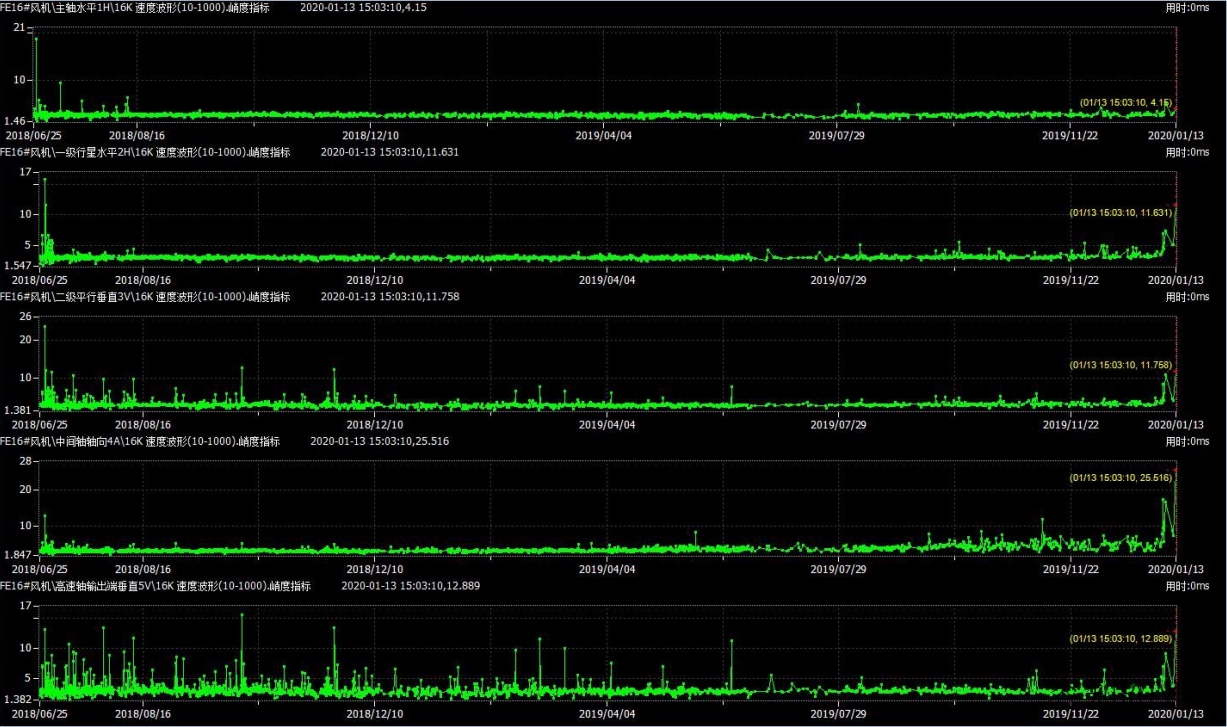

④各測點速度峭度趨勢顯示4A測點峭度近期存在上升。
（2）時域、頻譜、包絡解調等有用證據說明

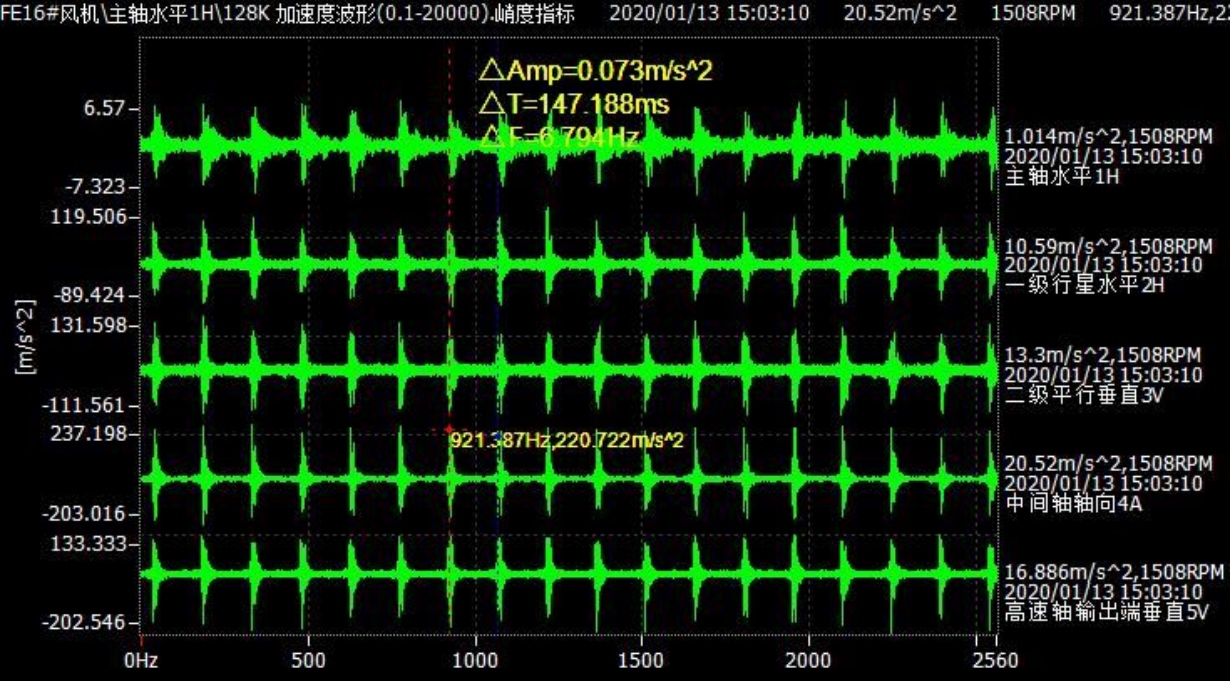

①齒輪箱測點高頻加速度時域波形存在明顯中間軸轉頻間隔沖擊。

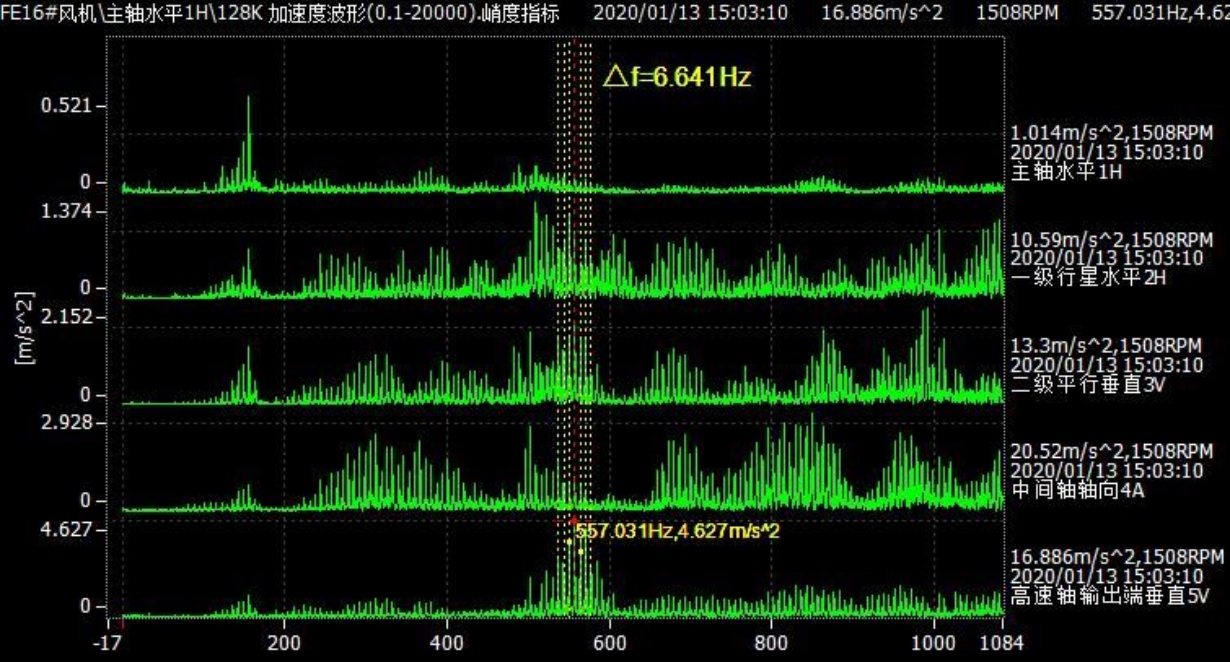

②三級嚙合頻率附近存在豐富中間軸轉頻邊帶。

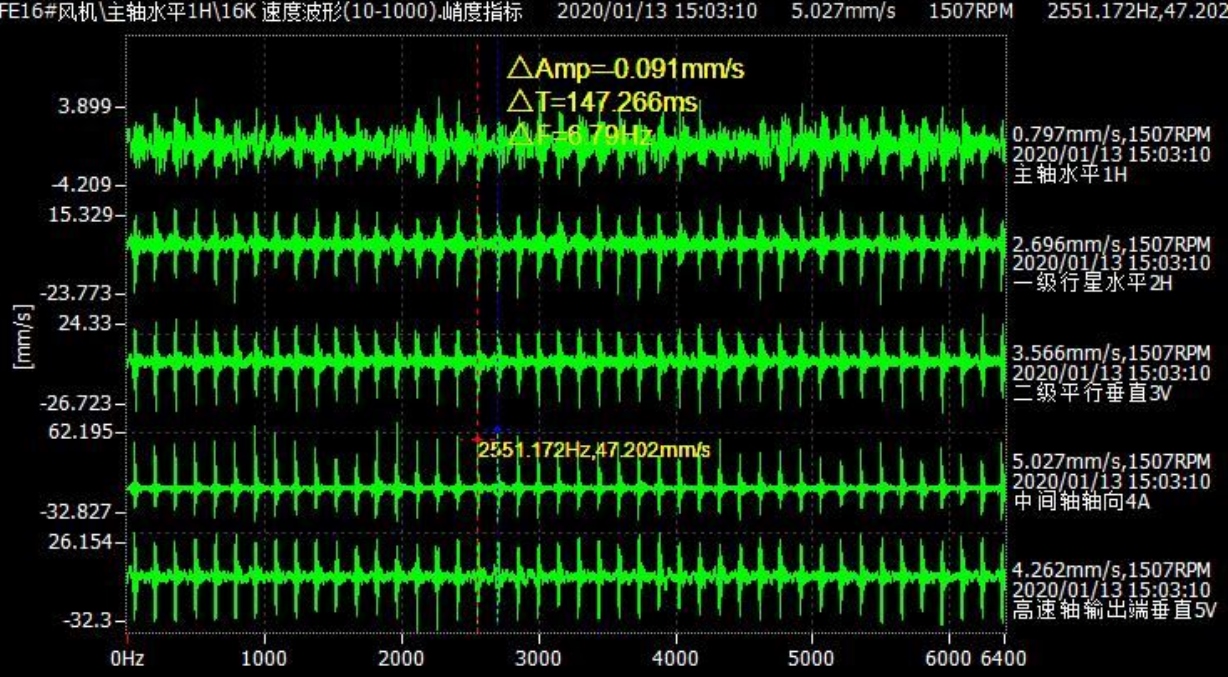

③速度時域波形可見明顯中間軸轉頻間隔沖擊，其中4A測點更顯著。

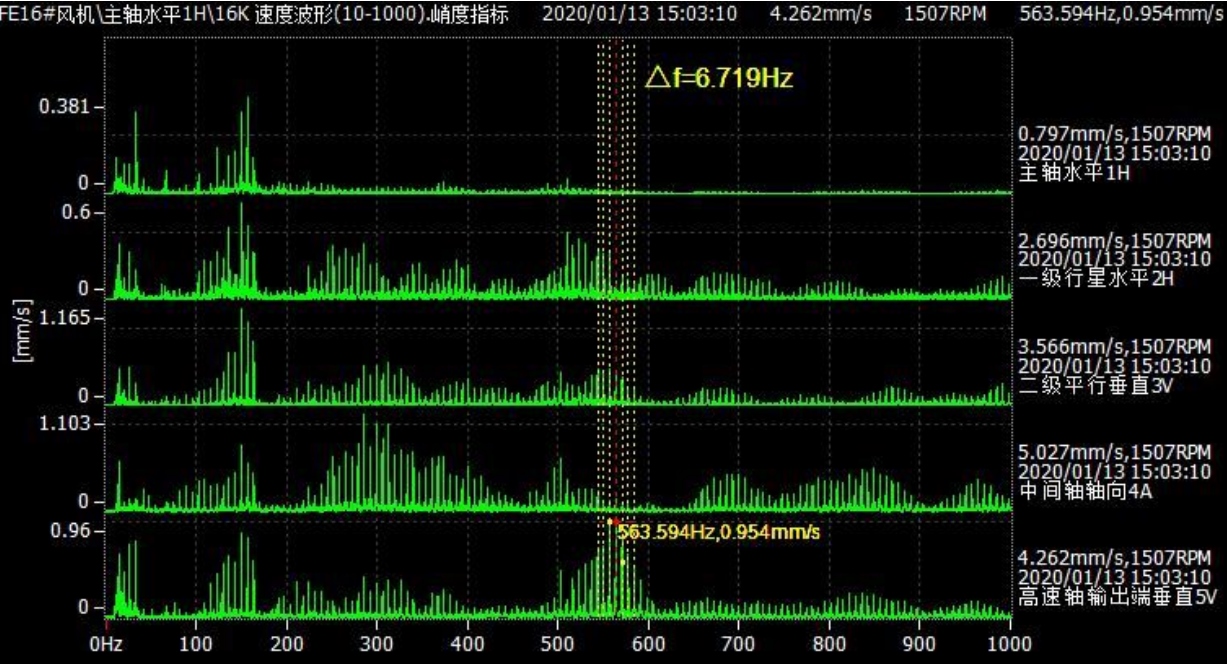

④速度頻譜顯示三級嚙合頻率帶有豐富中間軸轉頻邊帶，全頻段可見豐富中間軸轉頻邊帶。
6
檢維修過程描述
（1）2019年08月05日：將報告發送至客戶中間軸齒輪齒面存在明顯損傷，中間軸軸承定位可能存在松動，近期存在持續劣化。建議關注齒輪箱振動異響，盡快打開觀察口檢查中間軸大、小齒輪齒面損傷情況，同步排查中間軸軸承定位是否松動；準備備件，擇機予以檢修更換。
（2）2020年01月13日：電話聯系現場中控室并發送報告至現場，告知現場該機組中間軸齒輪存在明顯損傷，以斷齒為主，斷齒應多于一處，近期存在劣化，不建議該機組繼續運行，建議現場盡快檢查中間軸齒輪損傷情況，并關注齒輪箱箱異響，準備備件，盡快檢修。現場反饋：該設備之前應該檢查過，檢查結果需要查一下，現場準備先停掉這臺設備，明天安排見檢查一下。
（3）2020年01月15日：現場發來內窺鏡報告，中間軸存在斷齒，已更換。
7
現場驗證

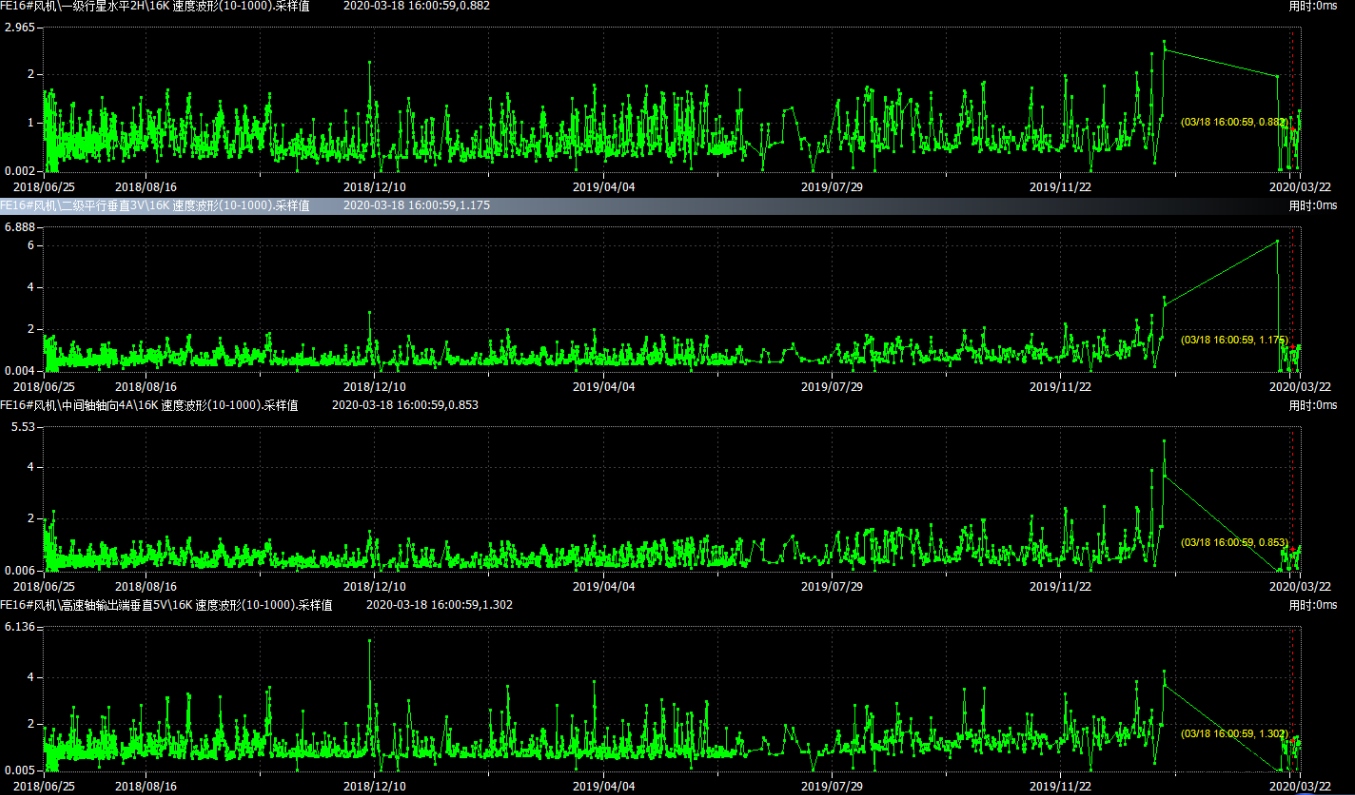

速度數據顯示，檢修后速度振動明顯下降。
以上就是今天的設備故障診斷案例啦。希望大家可以從經驗中汲取知識，將知識應用于實踐，以實踐作為戰場，努力奮斗，拼搏出美好未來！
