知課堂 | 石化行業企業鍋爐水泵電機軸承 設備故障案例分析
某石化企業鍋爐水泵電機軸承
突發性跑圈案例分析
診斷緣由
系統報警，電機各測點加速度速度總值同步上升。
診斷結論
電機兩端出現顯著松動現象，應為電機驅動端軸承突發性跑圈導致，近期存在快速劣化。
檢修建議
建議現場盡快停機檢查，排查電機兩端軸承運行時是否存在異響及溫升，重點關注驅動端軸承。
設備信息
機組類型：鍋爐水泵
電機轉速：穩態設備，額定轉速2969rpm

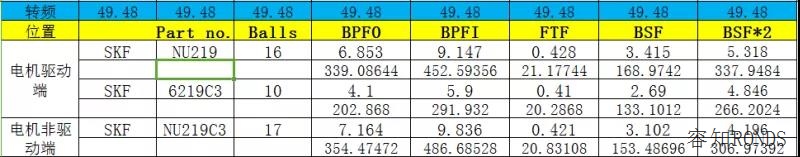

特征參數：2969rpm時，機組特征參數如下表
傳感器類型：RH505無線加速度傳感器

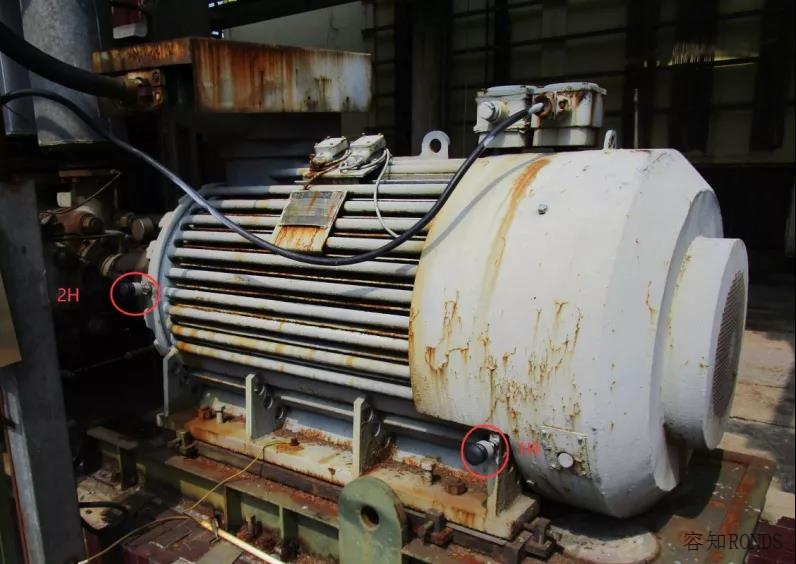

各測點位置如下：
故障分析

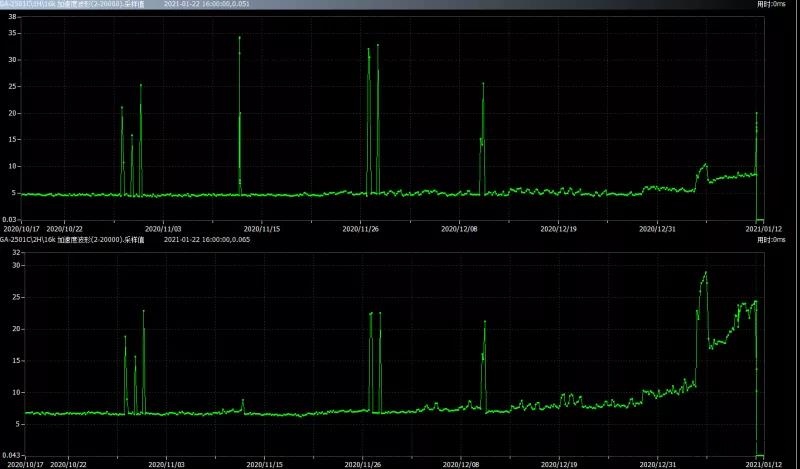

高頻加速度趨勢顯示前期存在波動高點，經與現場核對，應與加注潤滑脂后存在潤滑適應現象有關，近期存在上升趨勢。

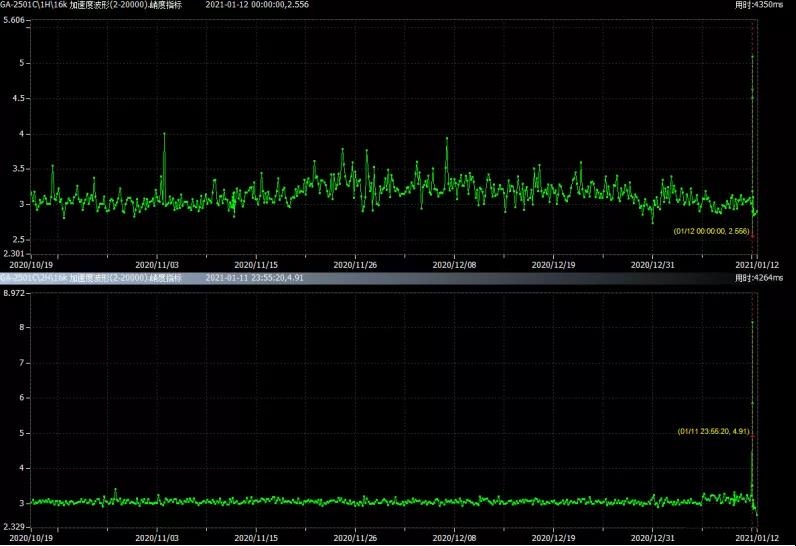

高頻加速度峭度顯示前期較平穩，11日突發出現明顯上升，表明時域波形出現了較明顯的沖擊。

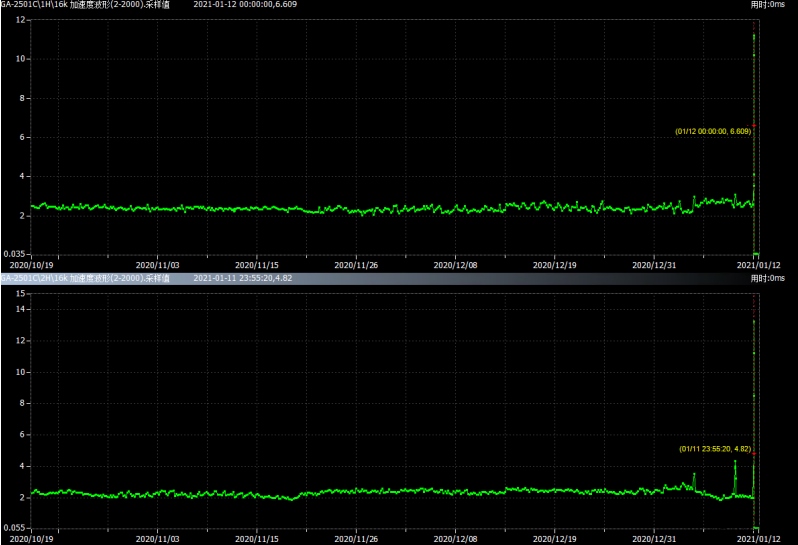

近期電機兩端低頻加速度前期較平穩，近期出現突發上升趨勢。

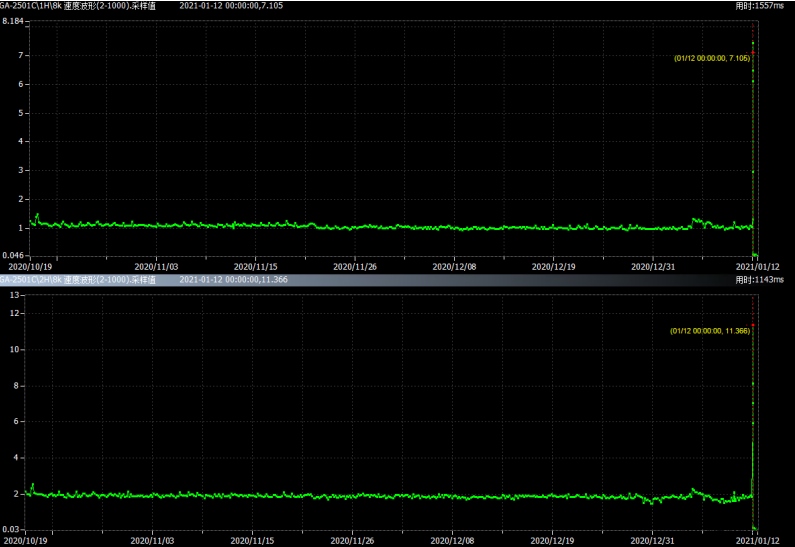

速度振動上升顯著，劣化速度較快，驅動端總值較高，最高達到11mm/s左右。

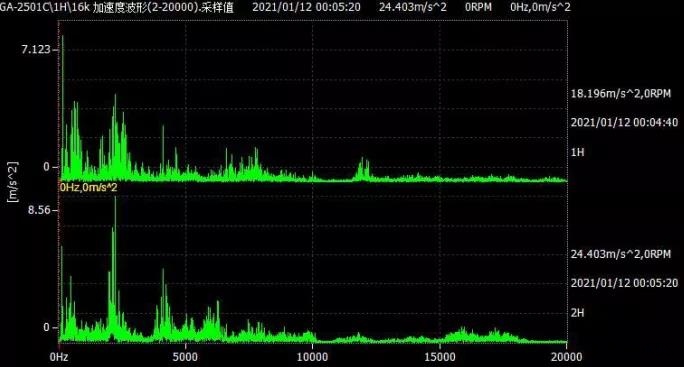

高頻加速度峭度高點數據顯示高頻加速度波形可見存在明顯周期性沖擊。

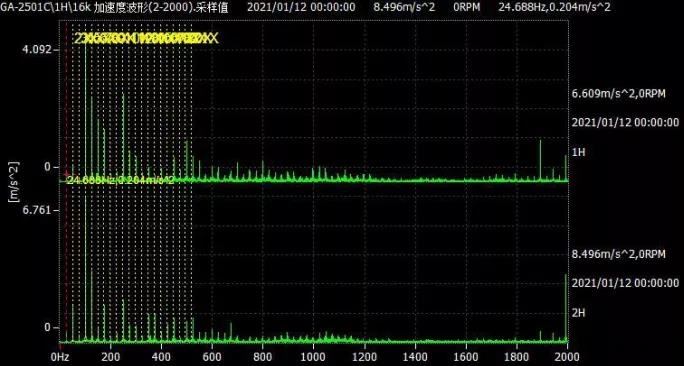

頻譜可見低頻段出現明顯諧波能量及底部噪聲能量。

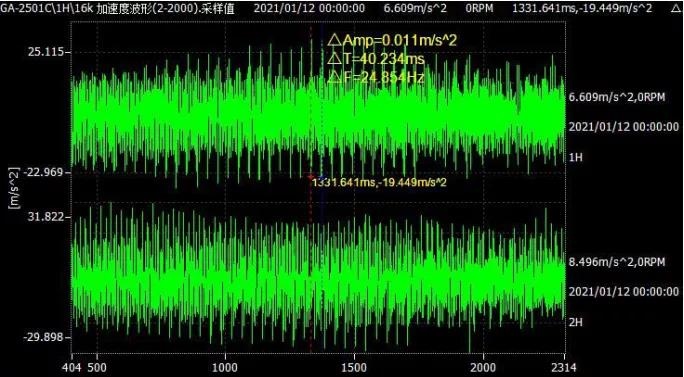

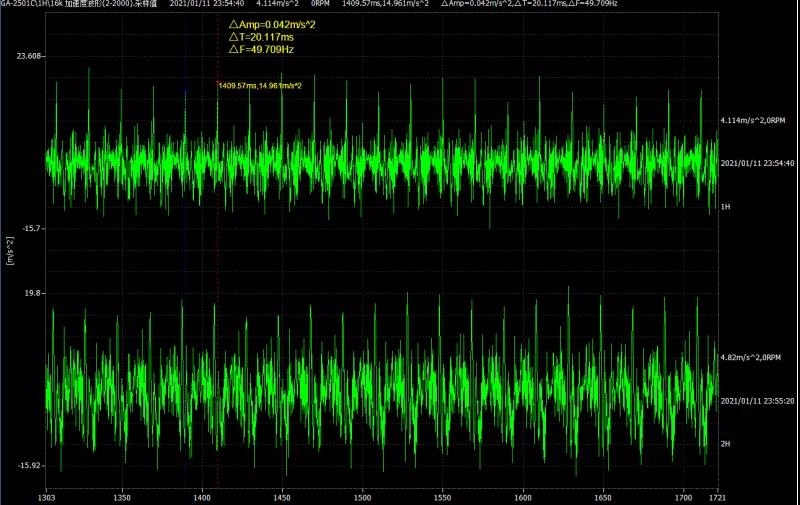

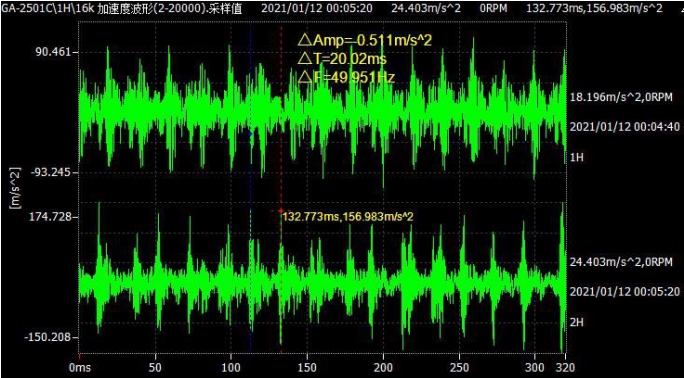

總值上升初期低頻加速度時域波形以周期性沖擊為主，沖擊對稱性較差，規律性較好。
后續低頻加速度時域波形顯示出現半頻沖擊，沖擊變為間歇性出現，穩定性變差。
此時頻譜半倍頻諧波能量十分豐富。

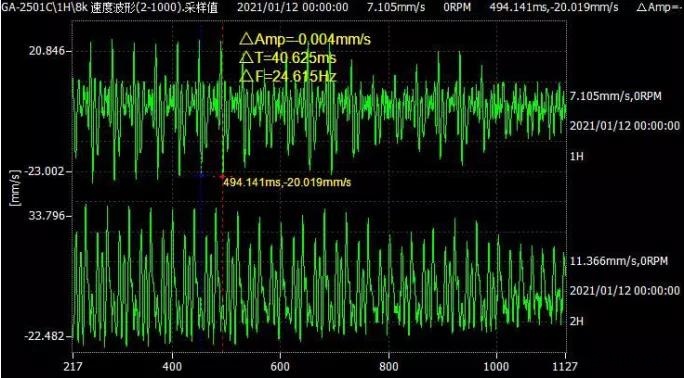

同時速度時域波形可見存在顯著半頻沖擊。

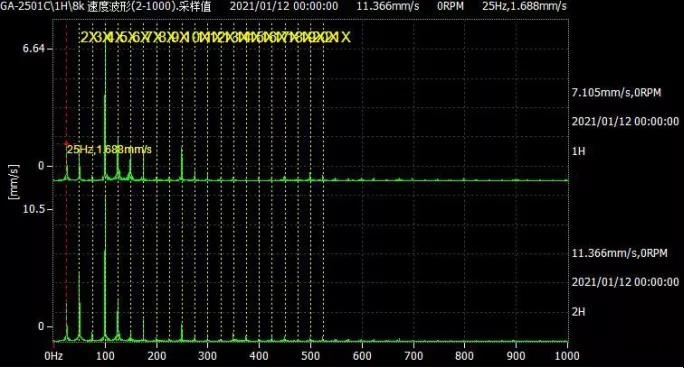

速度頻譜也可見轉頻半頻豐富諧波。
檢維修過程描述
2021年01月12日 凌晨00:14分收到現場報警數據后，值班人員立即電話聯系現場值班室告知現場電機軸承突發異常，建議現場立即安排檢查電機異響及溫升，并在電話后進行數據分析將結論發往現場。
2021年01月12日凌晨1點左右現場反饋接到報警后檢查，當時發現電機軸承異響明顯，溫度偏高，已及時切換至備泵運行，目前經檢查電機驅動端軸承跑圈發熱，保持架損壞，電機軸磨損。

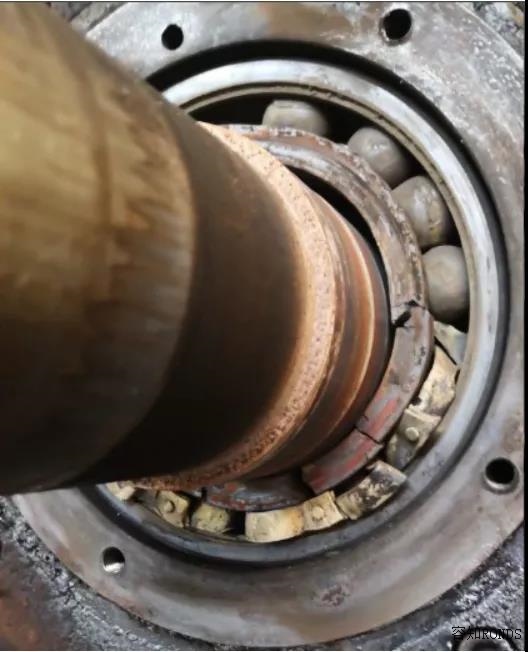

檢修照片
