系統報警，引風機軸承箱測點加速度振動上升,上升較明顯。

機組軸承箱測點加速度呈顯著上升趨勢，應與軸承潤滑狀態相關，軸承早期磨損。

關注機組軸承箱處溫度變化，以及其密封、油封是否存在泄露或異常，檢查潤滑油液及潤滑系統狀況，改善軸承潤滑。

機組類型：懸臂式風機，電機+皮帶+風機

電機轉速：變速設備，額定轉速980RPM

傳感器類型：RH103T 加速度傳感器

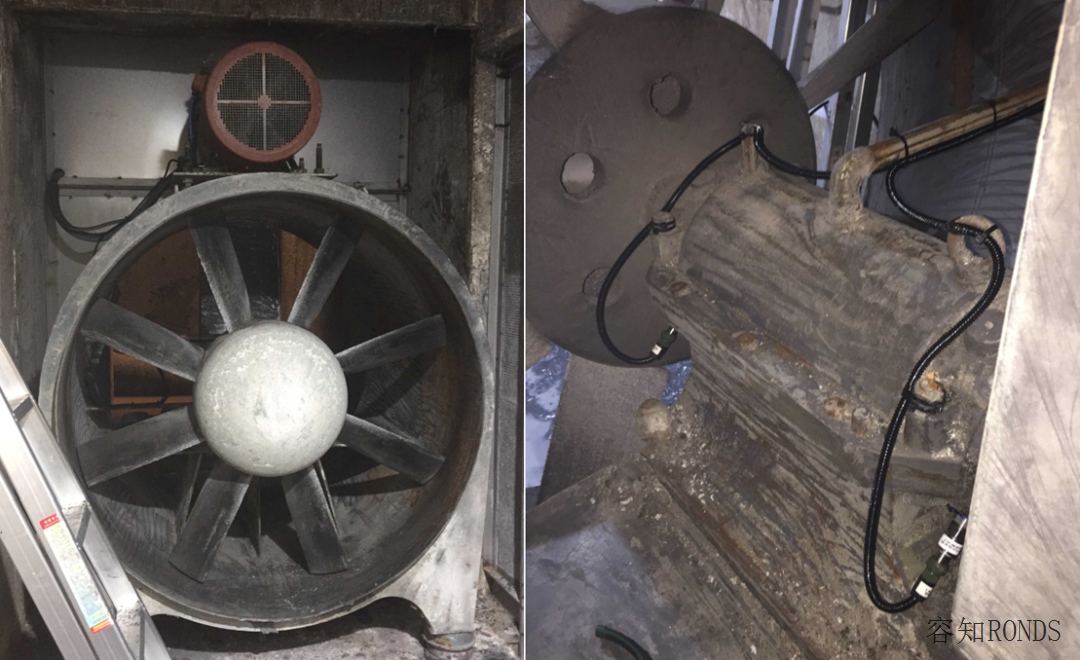

設備結構及測點照片如下

設備全貌

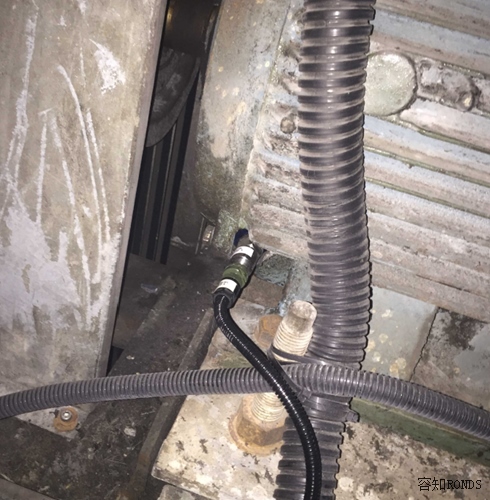

電機負荷端2H

軸承箱連軸側3H

軸承箱葉輪側4H

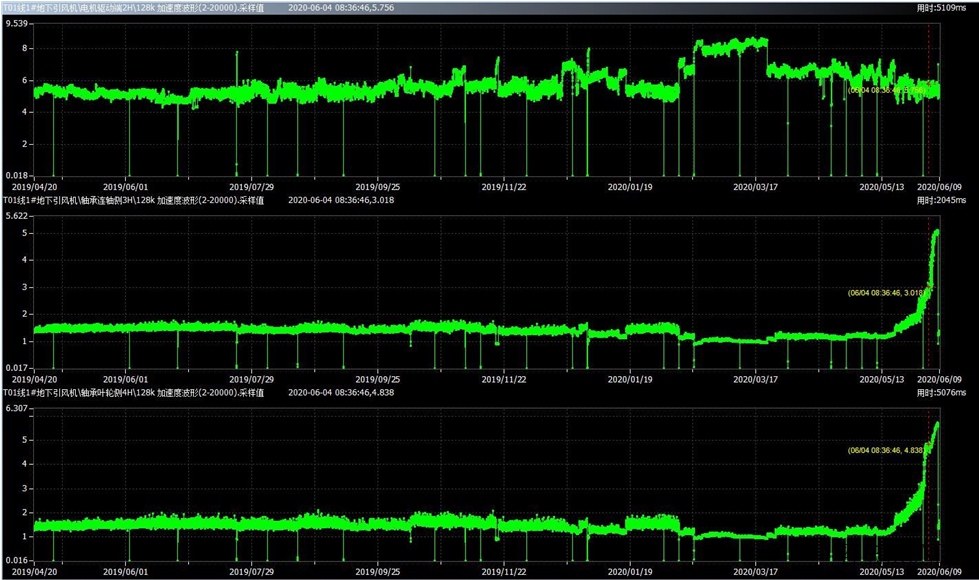

從2020/05/16左右起，機組軸承箱兩測點加速度振動呈持續上升趨勢，兩測點上升趨勢相對同步，由前期穩定的1.3m/s²左右，最高上升至5.5m/s²左右。

T01線1#地下引風機_設備多趨勢

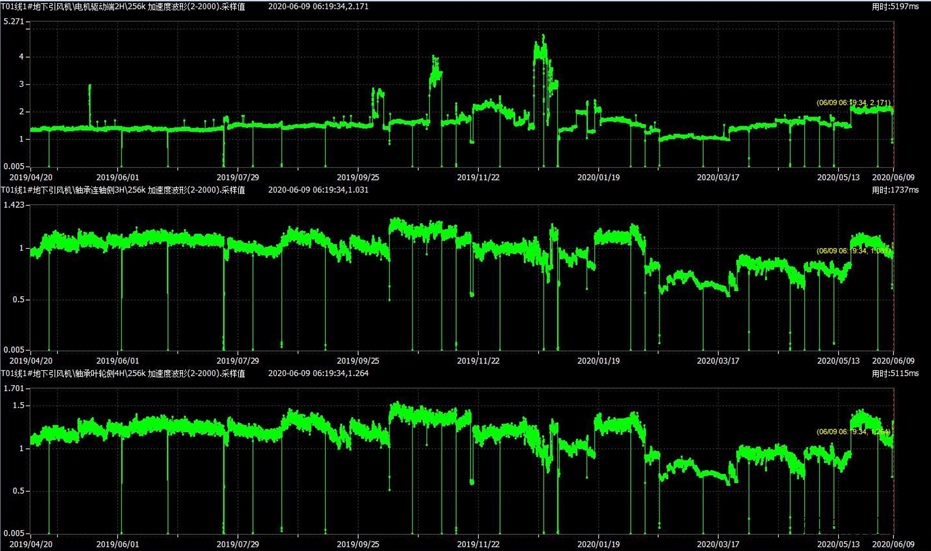

速度和低頻加速度振動未見明顯變化，電機端振動趨勢比較穩定。

T01線1#地下引風機_設備多趨勢

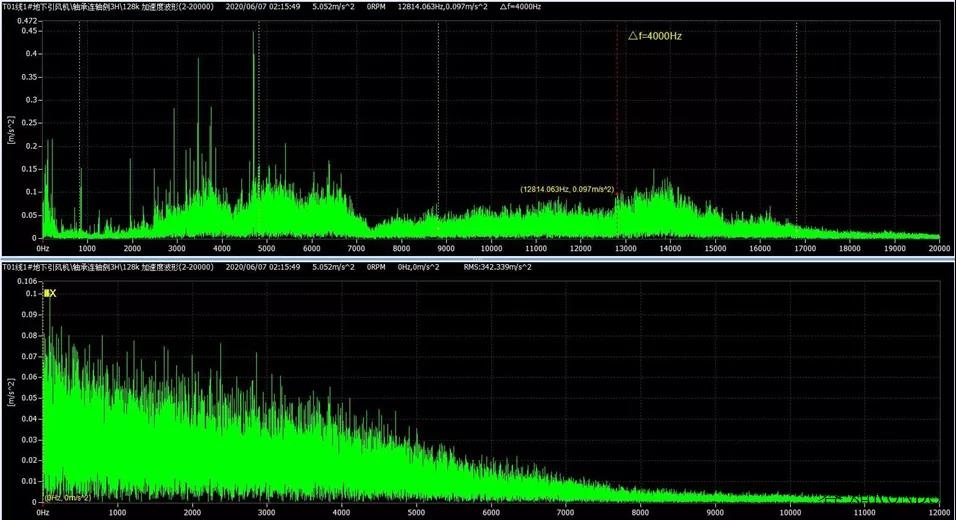

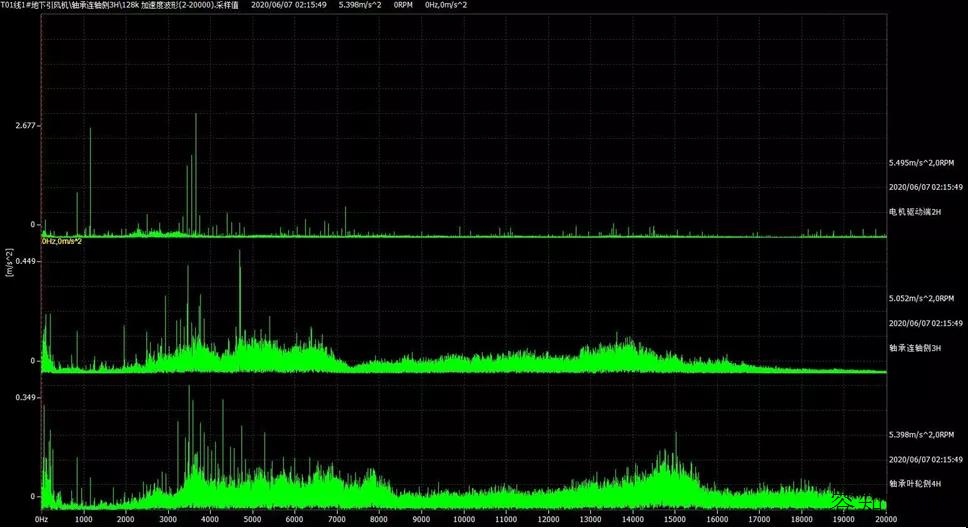

觀察并對比不同時刻頻譜可知，振動值的變化主要為2000Hz以上高頻段底部噪聲能量的上升

T01線1#地下引風機\軸承連軸側3H\128k 加速度波形(2-20000).采樣值_多頻譜

對其包絡解調主要以噪聲為主，還可見一定的軸承損傷故障頻率。

T01線1#地下引風機\軸承連軸側3H\128k 加速度波形(2-20000)_包絡解調

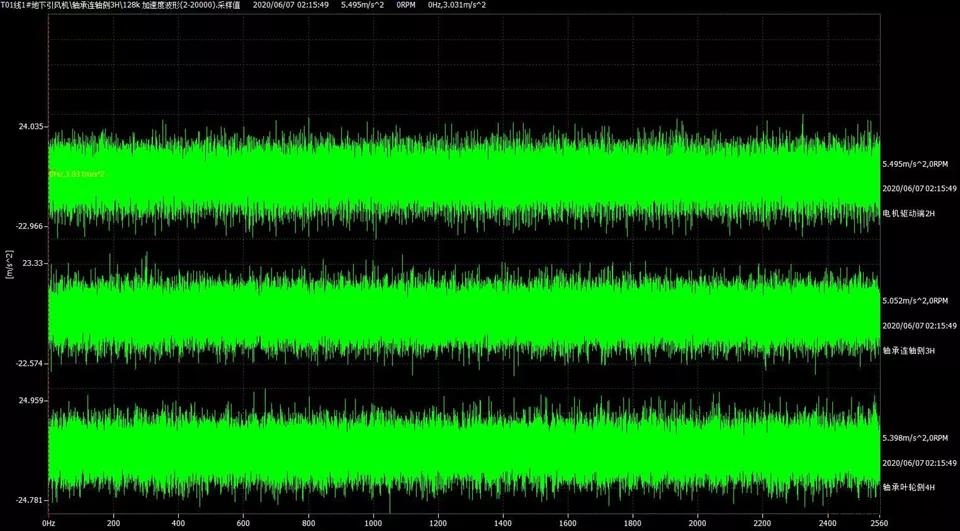

加速度波形中未見明顯沖擊，綜合上述特征推測振動的變化與軸承潤滑相關。

T01線1#地下引風機\軸承連軸側3H\128k 加速度波形(2-20000).采樣值_多時域波形

6

檢維修過程

1

---2020年06月02日 推送診斷結論及檢維修建議

結論：機組軸承箱測點加速度呈顯著上升趨勢，應與軸承潤滑狀態相關，軸承早期磨損。

檢維護建議：關注機組軸承箱處溫度變化，以及其密封、油封是否存在泄露或異常，檢查潤滑油液及潤滑系統狀況，改善軸承潤滑。

2

---2020年06月08日 現場反饋情況

啟機后軸承箱兩端振動顯著下降，電話聯系現場核實，現場反饋改善潤滑了，之前缺油。

7

檢修驗證

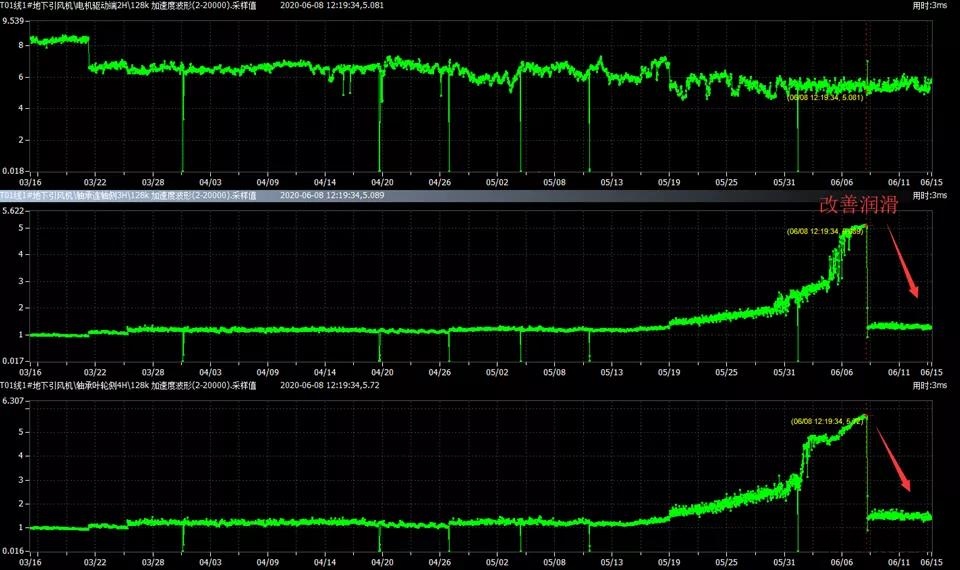

觀察并對比改善潤滑前后信號，發現高頻加速度振動下降明顯。

好了，各位同學，以上就是今天的設備故障診斷案例，希望各位同學能在生產現場中多多實踐！
