某風電場發電機散熱葉片斷裂案例分析
系統報警，機組各測點速度采樣值同步上升。
采樣值數據顯示機組各測點振動速度同步突發性上升，電機側稍明顯，主要為24.688Hz能量變化引起，與機組轉速不相關。
為電機散熱葉片不平衡特征，葉片存在突發性損傷。
盡快登機檢查電機散熱葉片損傷情況。
機組類型：雙饋風力發電機
額定轉速：變速設備，額定轉速1800rpm
傳感器類型：RH113、RH103T加速度傳感器+轉速傳感器
電機測點位置：如下

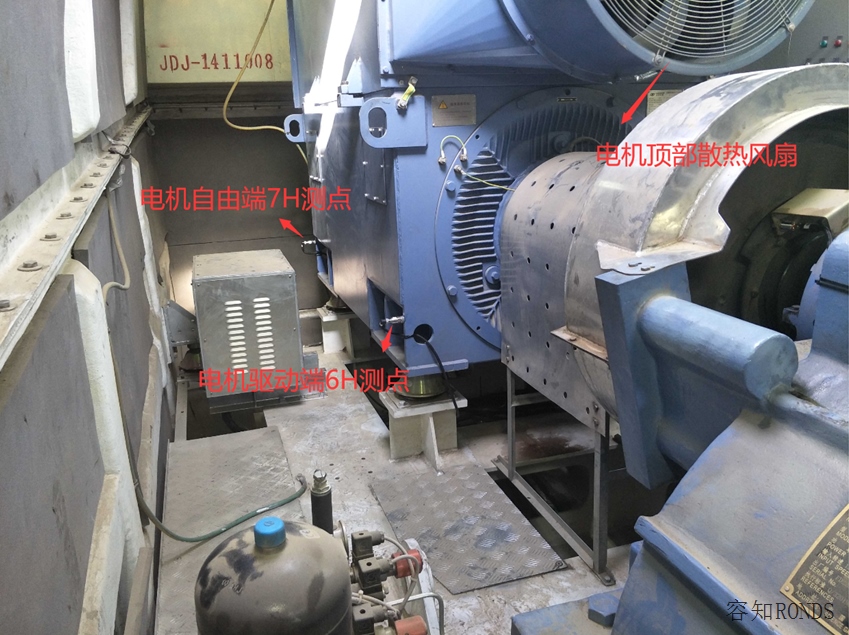

電機測點及散熱風扇位置圖
采樣值速度數據顯示，機組前期運行趨勢平穩。

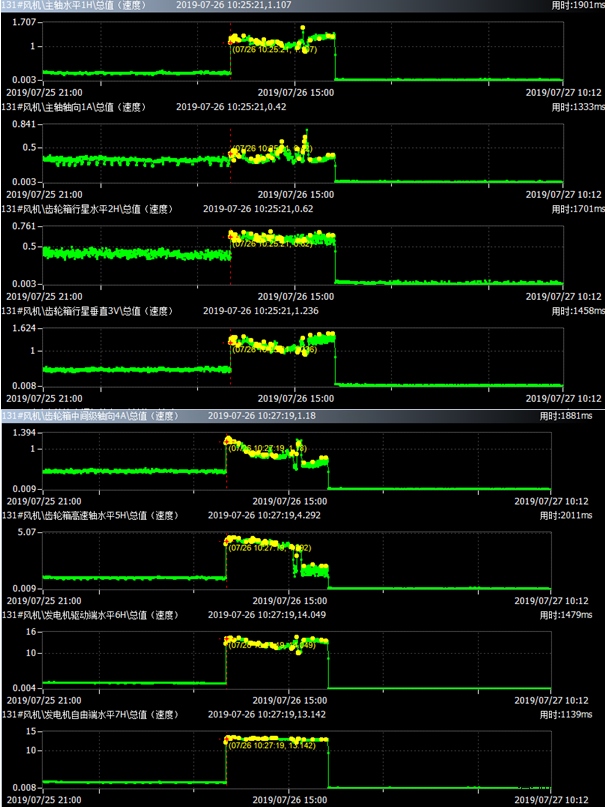

7月26日10:25左右，機組全測點振動速度采樣值均存在突發性上升。
其中電機側變化最為顯著，各水平向測點特征明顯，軸向測點對變化不敏感。

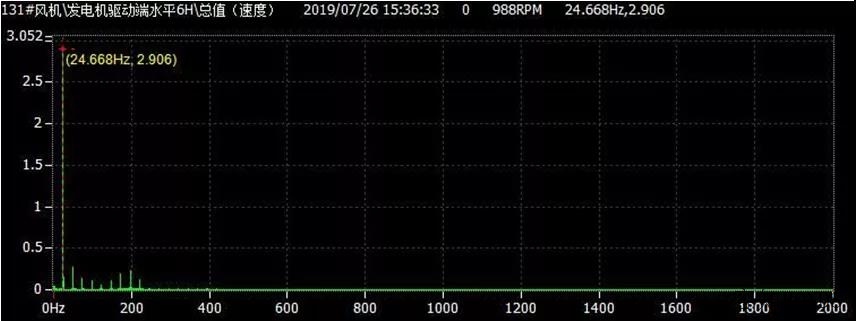

采樣值保存的一組頻譜數據顯示，頻譜中24.688Hz能量占絕對主導。此時，機組轉速為1754rpm，對應轉頻29.23Hz。
機組轉速988rpm，對應轉頻16.47Hz，此時電機端頻譜中仍以24.688Hz能量為主，表明此頻率不受電機轉頻影響，非機組主傳動鏈故障引起，為電機端散熱葉片突發性不平衡導致，葉片存在突發性損傷、斷裂。
---2019年07月26日告知現場機組電機散熱葉片存在突發性損傷，建議現場盡快登機檢查電機散熱葉片損傷情況。
---2019年07月27日現場反饋該風機發電機前冷卻風扇葉片損壞了，已更換，并發來檢修照片。

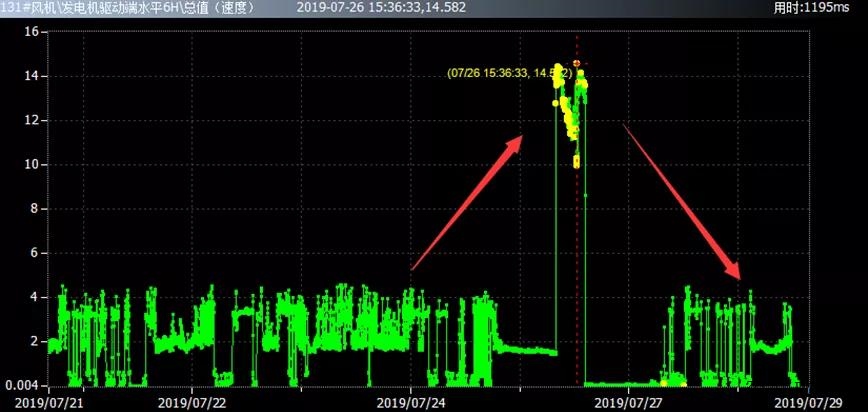

---振動數據可見現場于26日17:50左右停機，并于7月27日起機，起機后，機組振動下降明顯。
現場檢修照片。

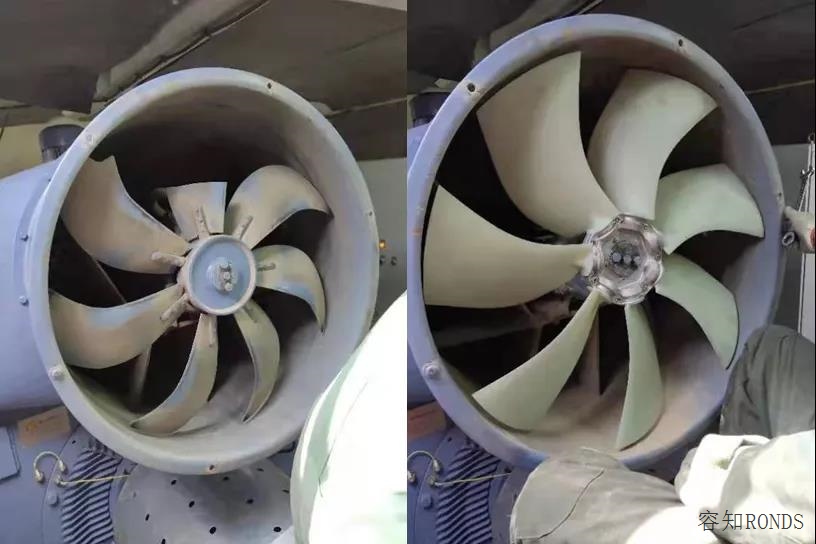

左圖為損傷葉片照片，右圖為正常葉片照片，可見葉片存在斷裂。
