系統報警，機組泵端各測點加速度和速度同步性上升，驅動端最為顯著。

泵驅動端軸承保持架受力、磨損，存在突發失效風險，劣化速度較快。

關注泵端振動及流量壓力有無異常波動，核實機組的工藝負載是否存在調整，關注泵驅動端軸承異響及溫度變化，如有異常需檢查軸承保持架損傷情況。

機組類型：雙支撐式單級離心泵，電機+聯軸器+離心泵

電機轉速：穩態設備，額定轉速2983RPM

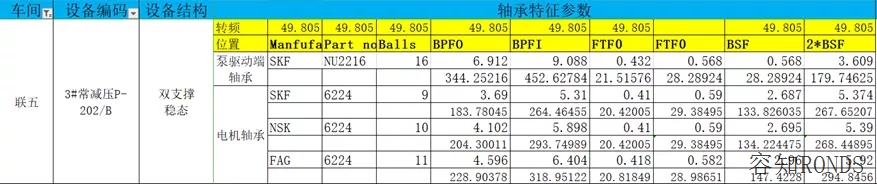

特征參數：2983RPM時，機組特征參數如下表：

傳感器類型：RH505加速度傳感器

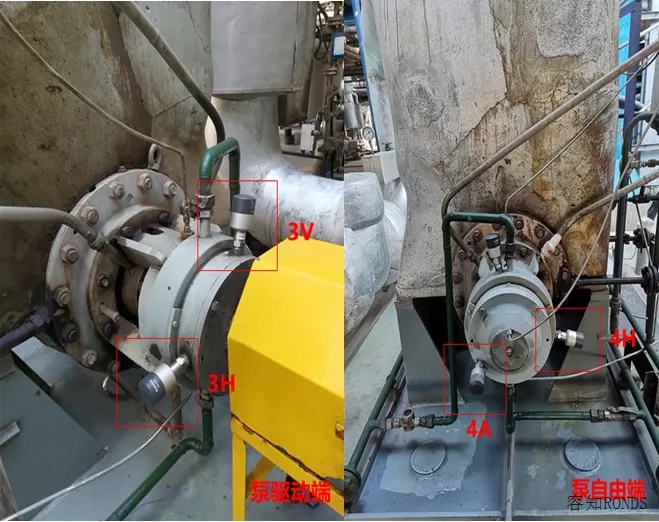

設備結構及測點照片如下

設備全貌圖

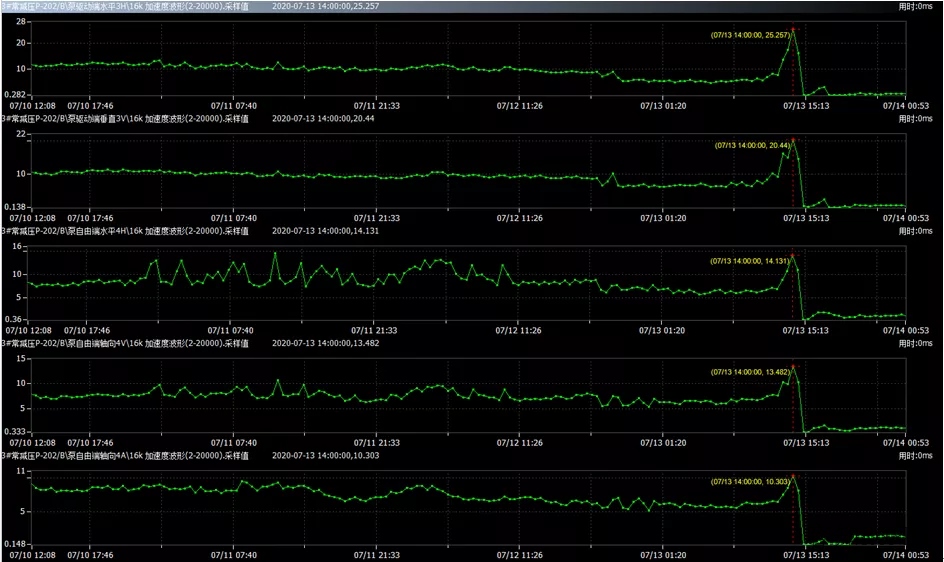

2020年7月13日，泵端多測點加速度存在較快上升，其中以泵驅動端測點變化最為顯著。驅動端3H測點加速度由7.9 m/s²上升到25.3 m/s²；3V測點加速度從8.2 m/s²上升到20.4 m/s²。

3#常減壓P-202B_設備多趨勢

泵驅動端3H、3V測點速度同樣存在顯著上升，3H測點速度3.6 mm/s上升到15.3 mm/s；3V測點速度總值從3.7 mm/s上升到14.1 mm/s。

3#常減壓P-202B_設備多趨勢

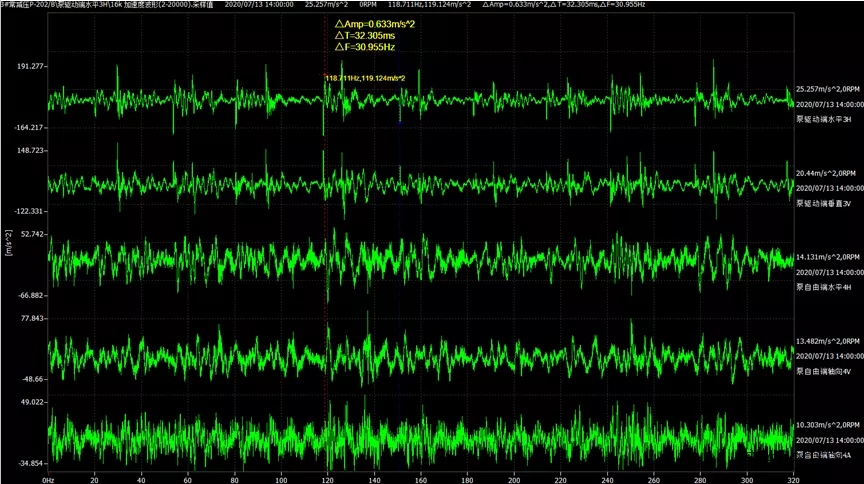

泵驅動端3H、3V測點加速度時域波形中可見異常低頻擾動存在，接近軸承保持架缺陷特征頻率（對內圈特征頻率）。

3#常減壓P-202B\16k加速度波形(2-20000)_多波形

泵端多測點加速度和速度頻譜中可見顯著的軸承保持架缺陷特征頻率（對內圈特征頻率），且葉片通過頻率及底部噪聲能量有抬升。

3#常減壓P-202B\16k加速度波形(2-20000)_多頻譜

3#常減壓P-202B\8k速度波形(2-2000)_多頻譜

泵驅動端3H測點加速度包絡解調譜中可見明顯的軸承保持架缺陷特征頻率（對內、外圈特征頻率）。

3#常減壓P-202B\16k加速度波形(2-20000)_包絡解調

6

檢維修過程

1

---2020年07月13日 反饋設備情況

現場反饋泵驅動端軸承保持架受力、磨損，存在突發失效風險，劣化速度較快。

診斷建議：建議關注泵端振動及流量壓力有無異常波動，核實機組的工藝負載是否存在調整，關注泵驅動端軸承異響及溫度變化，如有異常需檢查軸承保持架損傷情況。

2

---2020年07月13日 現場停機檢修

啟機后軸承箱兩端振動顯著下降，電話聯系現場核實，現場反饋改善潤滑了，之前缺油。

7

檢修驗證

1101-P107A_檢修照片

好了，各位同學，以上就是今天的設備故障診斷案例，希望各位同學能在生產現場中多多實踐！
