容知日新設備故障案例分析分享（二）
某化工企業冷凍水泵P2303A故障案例分析

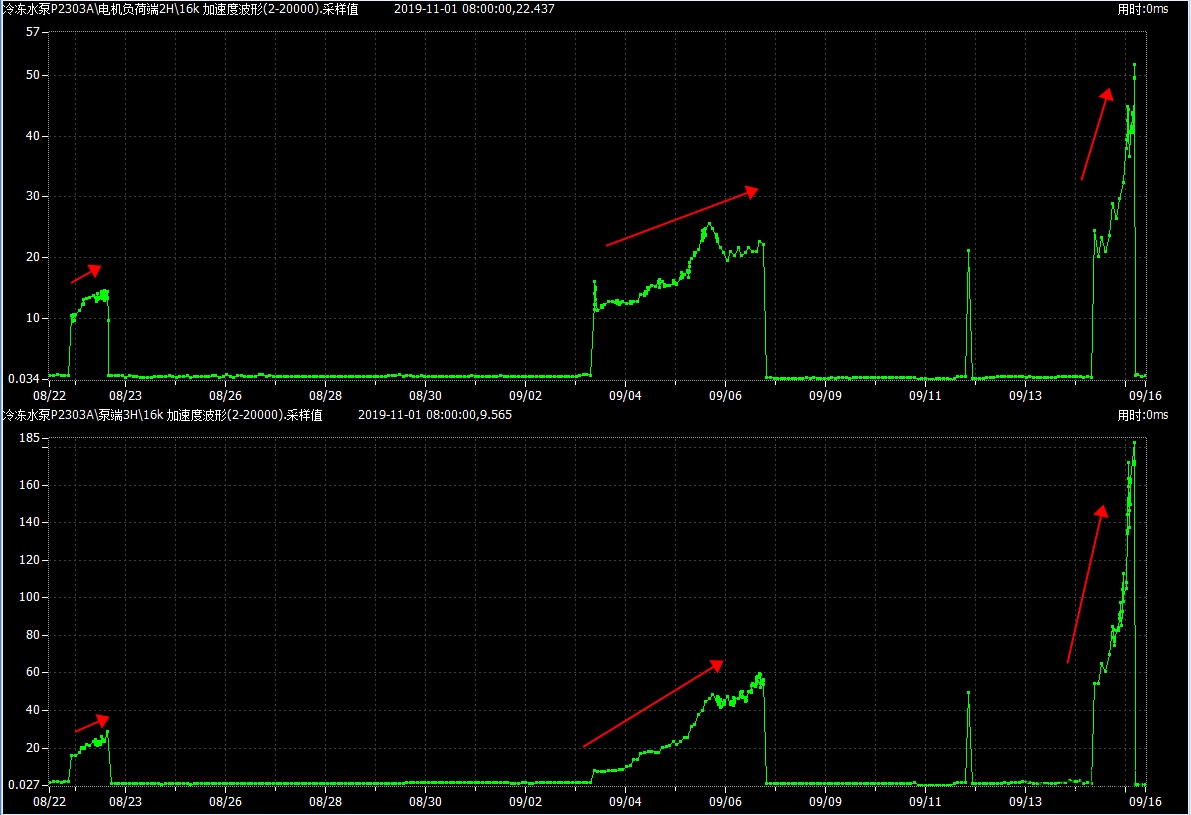

電機驅動端2H與泵端3H測點在8月22日開機后即有緩慢上升趨勢，9月15日左右開始加速度與速度采樣值快速持續上升，且無走平趨勢。
---泵端軸承內圈嚴重損傷，存在多處剝落，損傷面積較大，滾動體存在明顯損傷，持續劣化
---機組存在對中不良現象，趨勢較平穩
---不建議長期運行，建議準備軸承備件，擇機更換泵端損傷軸承
---短期內運行建議保證軸承潤滑良，增加巡檢頻次，注意軸承異響及溫度變化
---停機期間復查并改善機組對中情況
機組類型：冷凍水泵
電機轉速：2950RPM
泵端軸承型號：泵葉輪端軸承FAG 6309 C3
傳感器類型：RH605型3軸傳感器

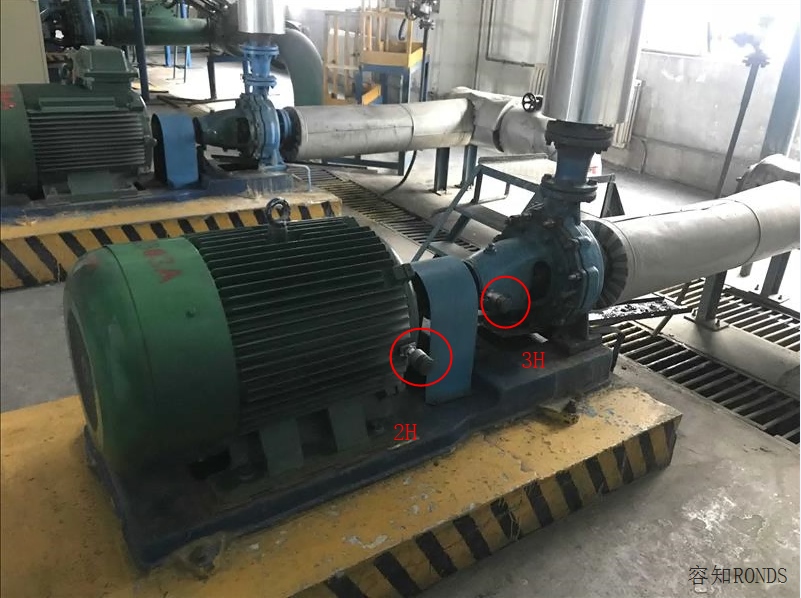

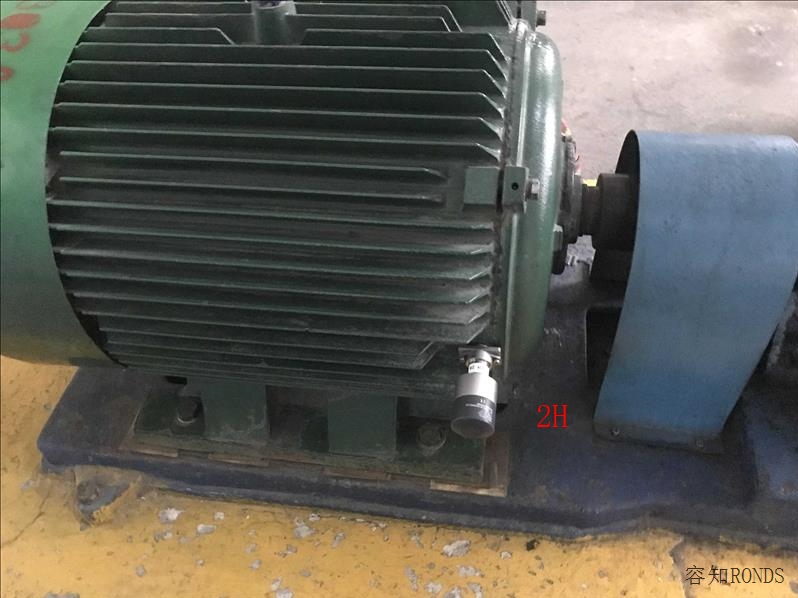

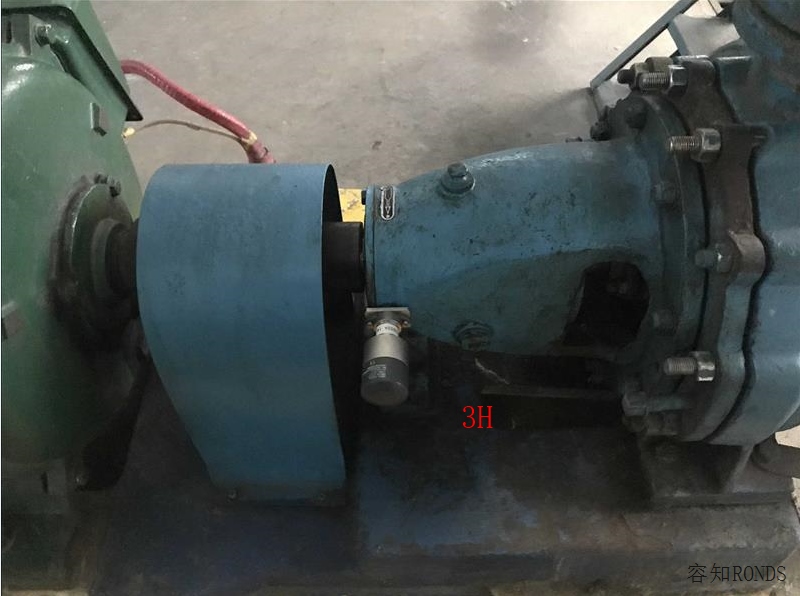

測點位置電機驅動端水平2H、泵端水平3H

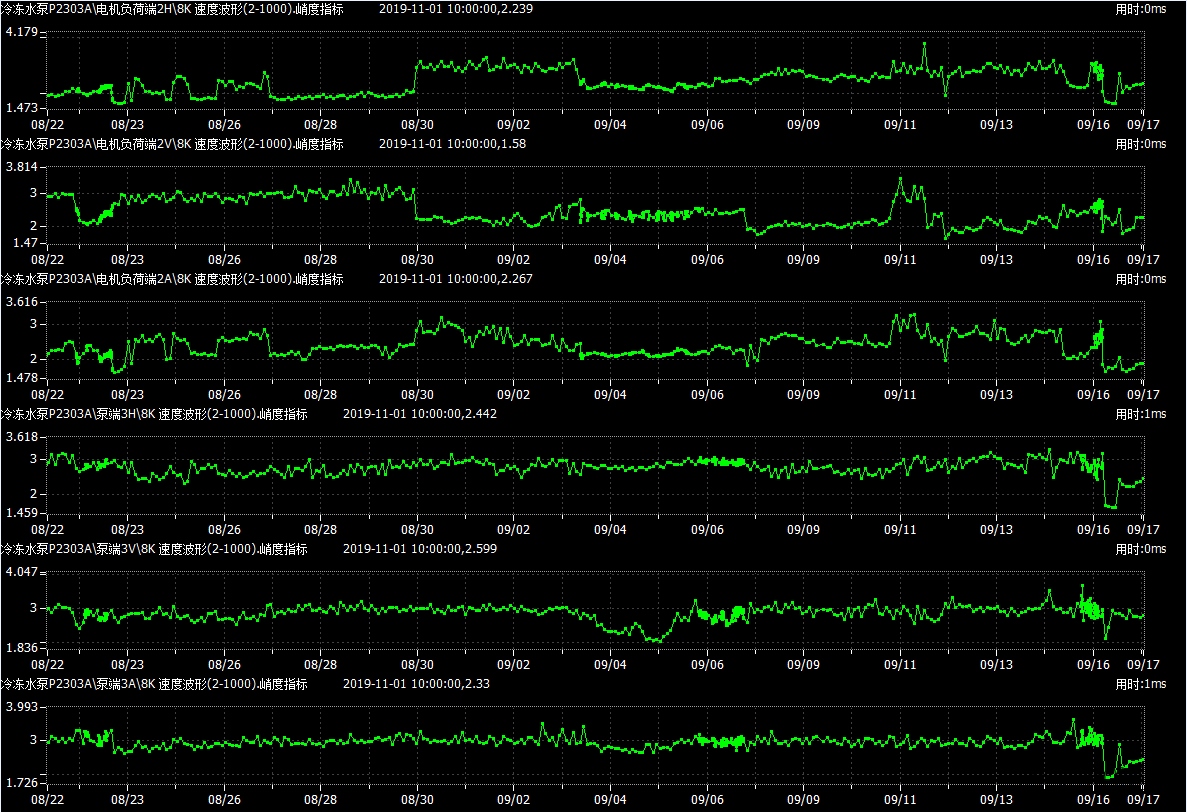

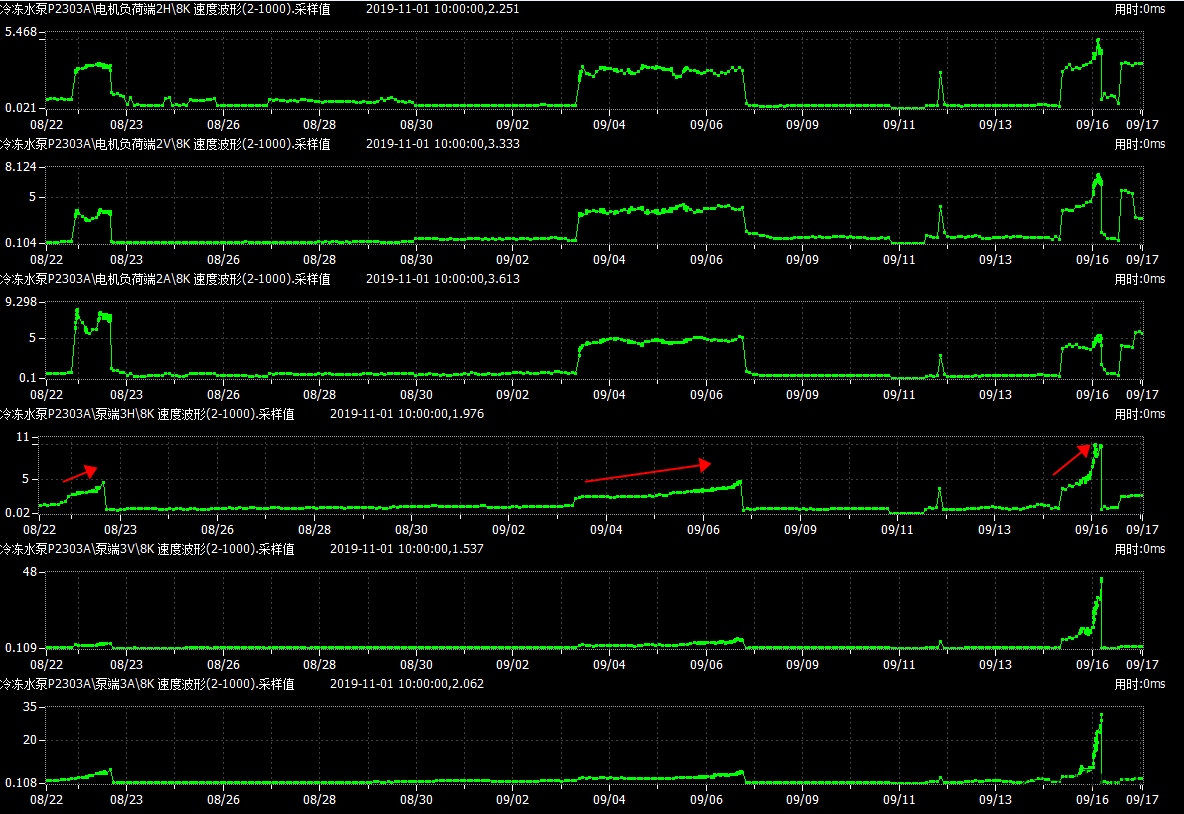

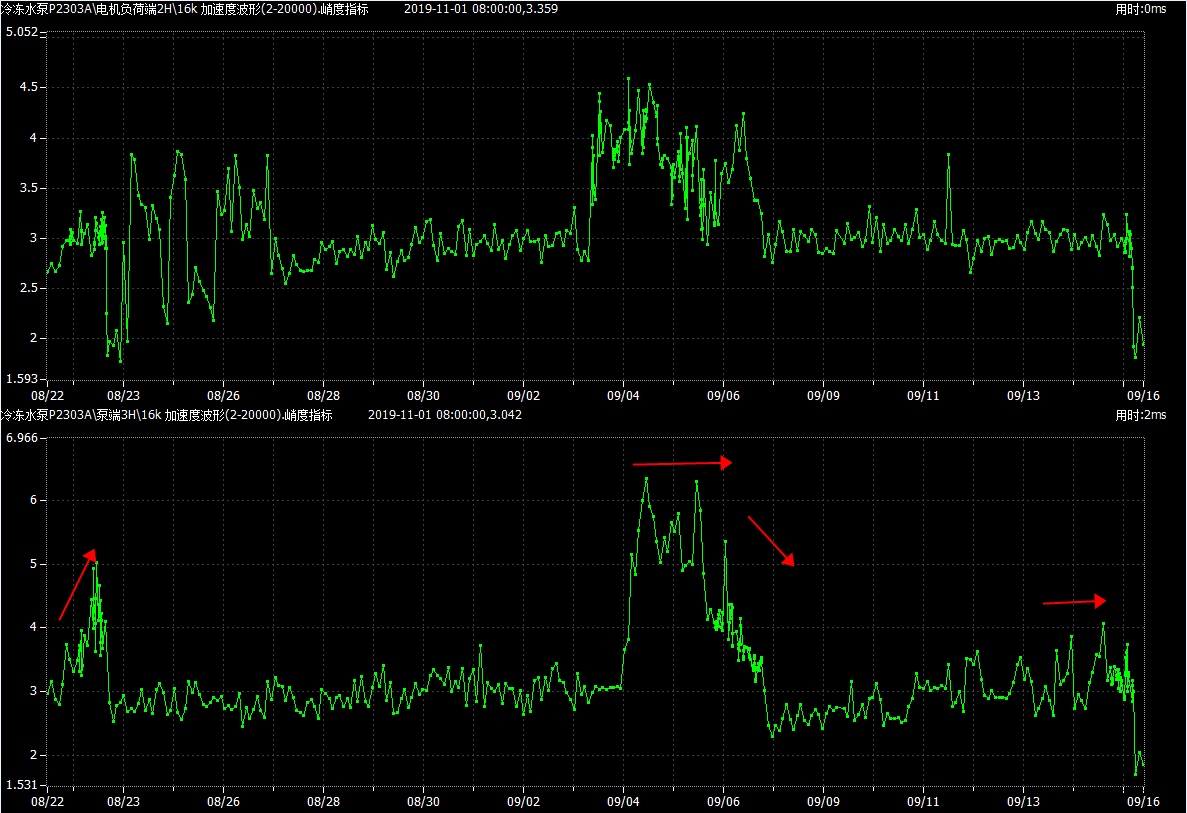

速度趨勢顯示泵端各方向啟機后均存在持續緩慢上升趨勢，并于9月15日顯著上升，9月16日檢修后振動下降。
小結

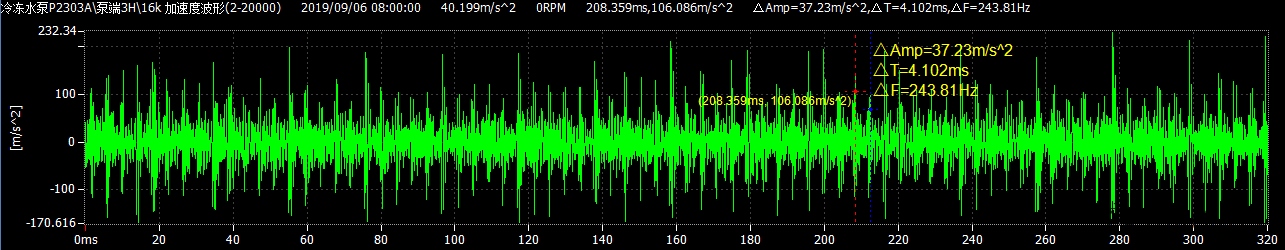

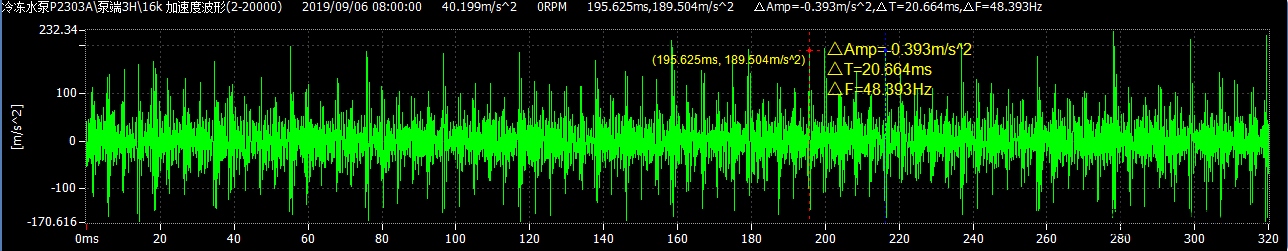

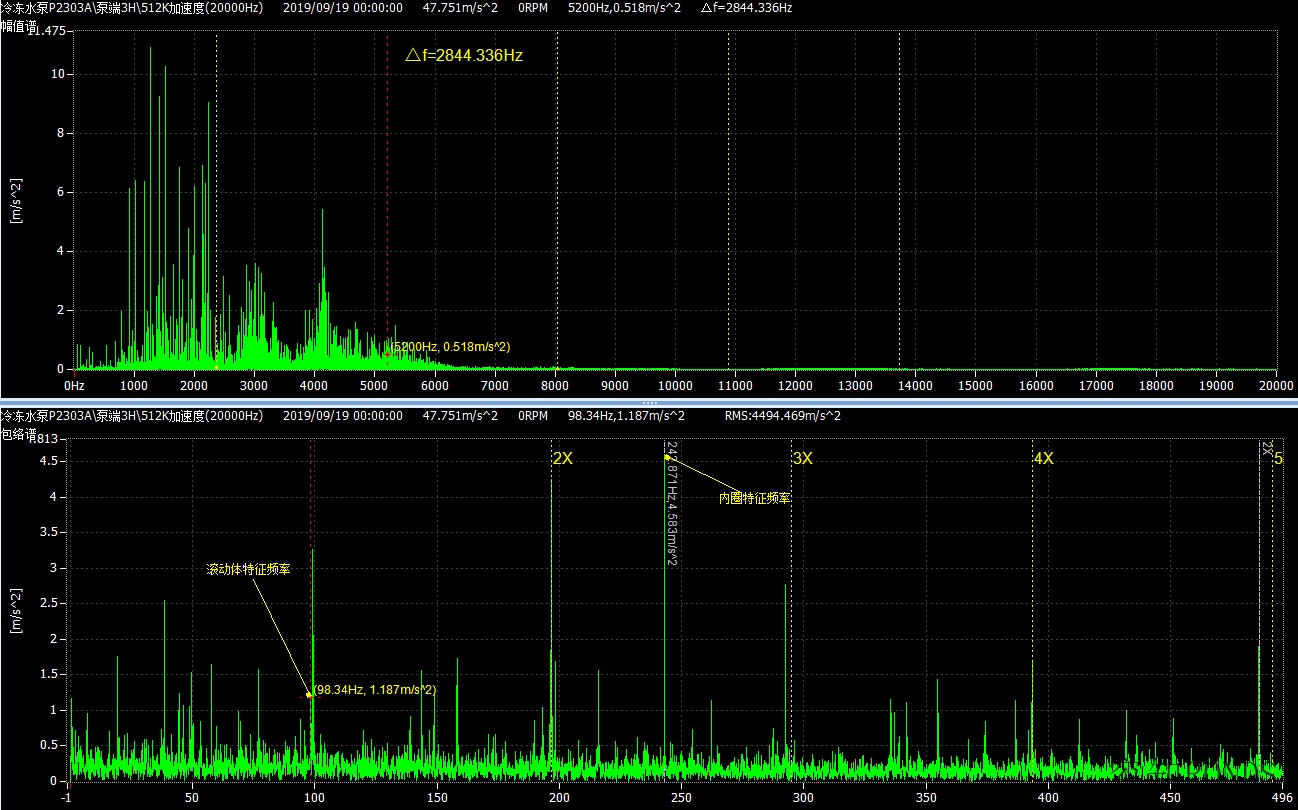

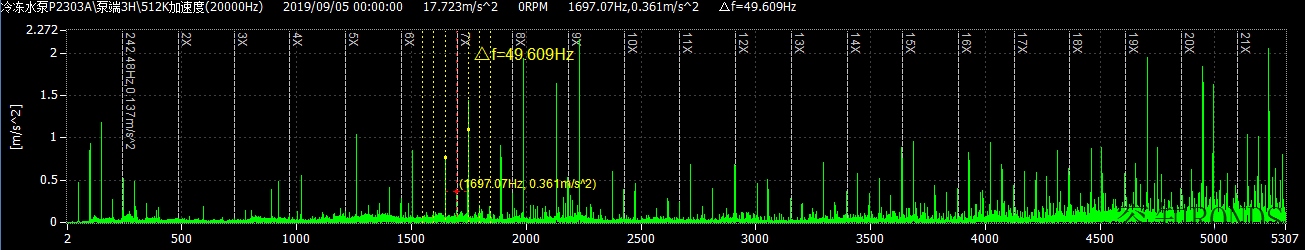

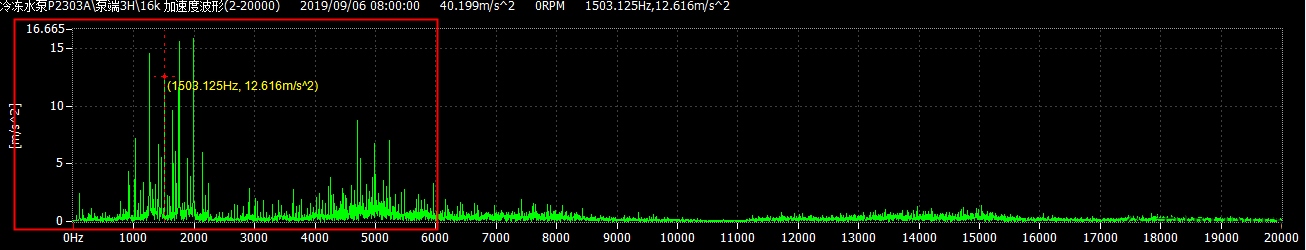

此時內圈已出現顯著剝落現象，特征清晰，規律穩定。

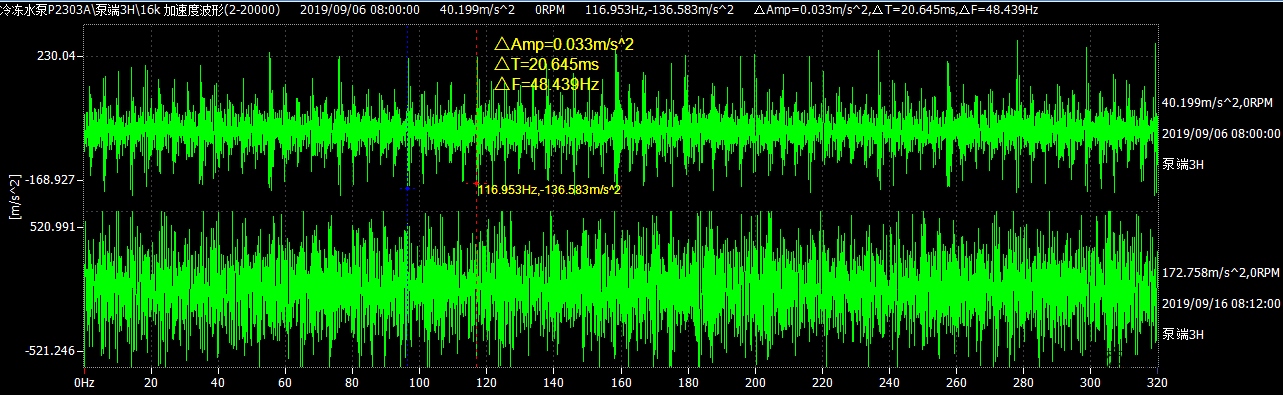

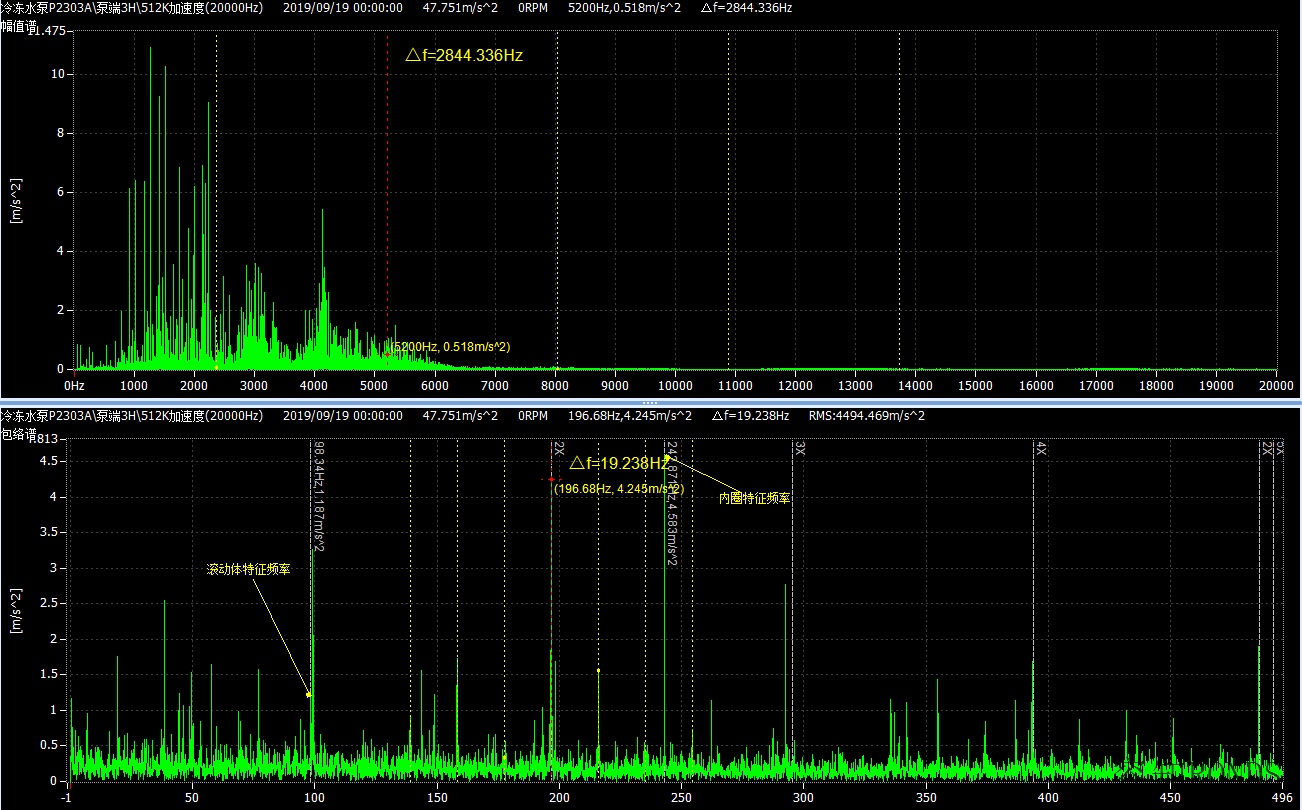

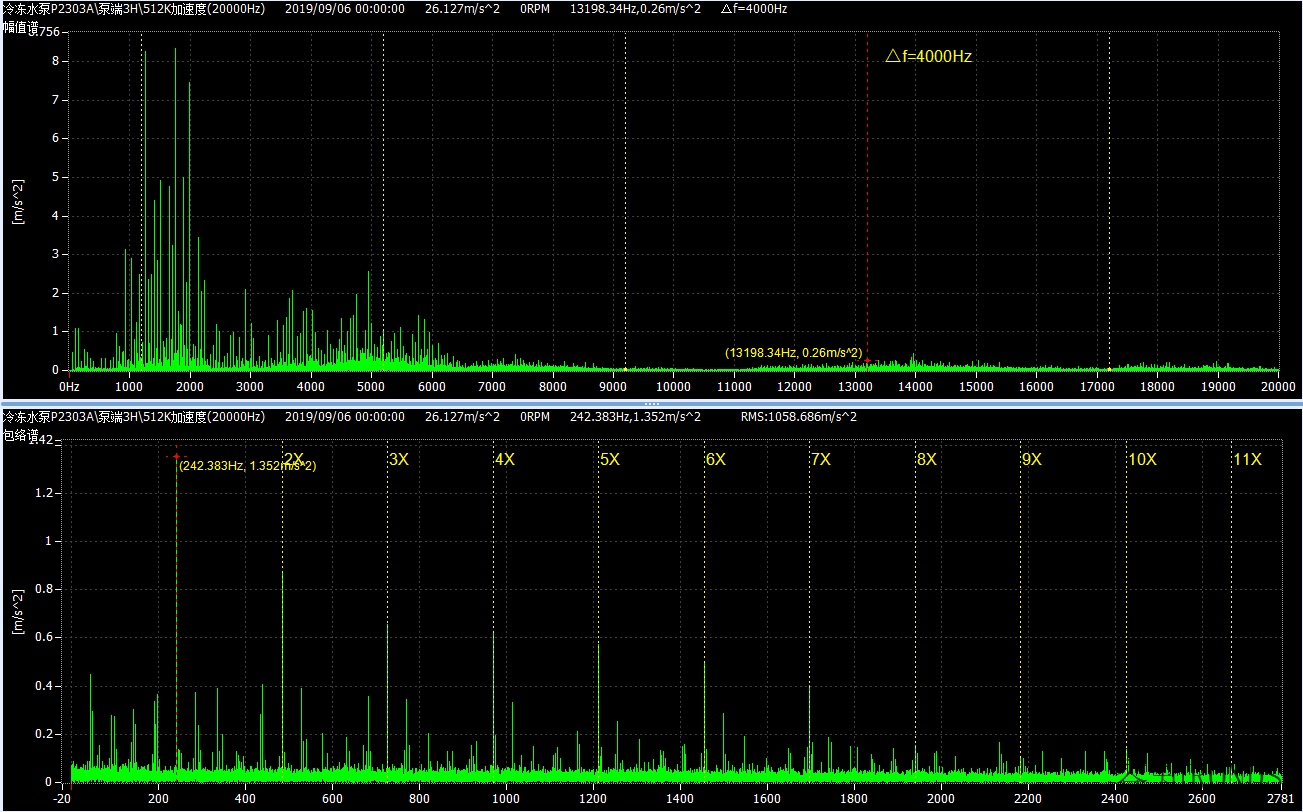

此時包絡解調除內圈特征外，也可見顯著滾動體特征頻率且帶有保持架轉頻邊帶，此時滾動體也出現明顯損傷。

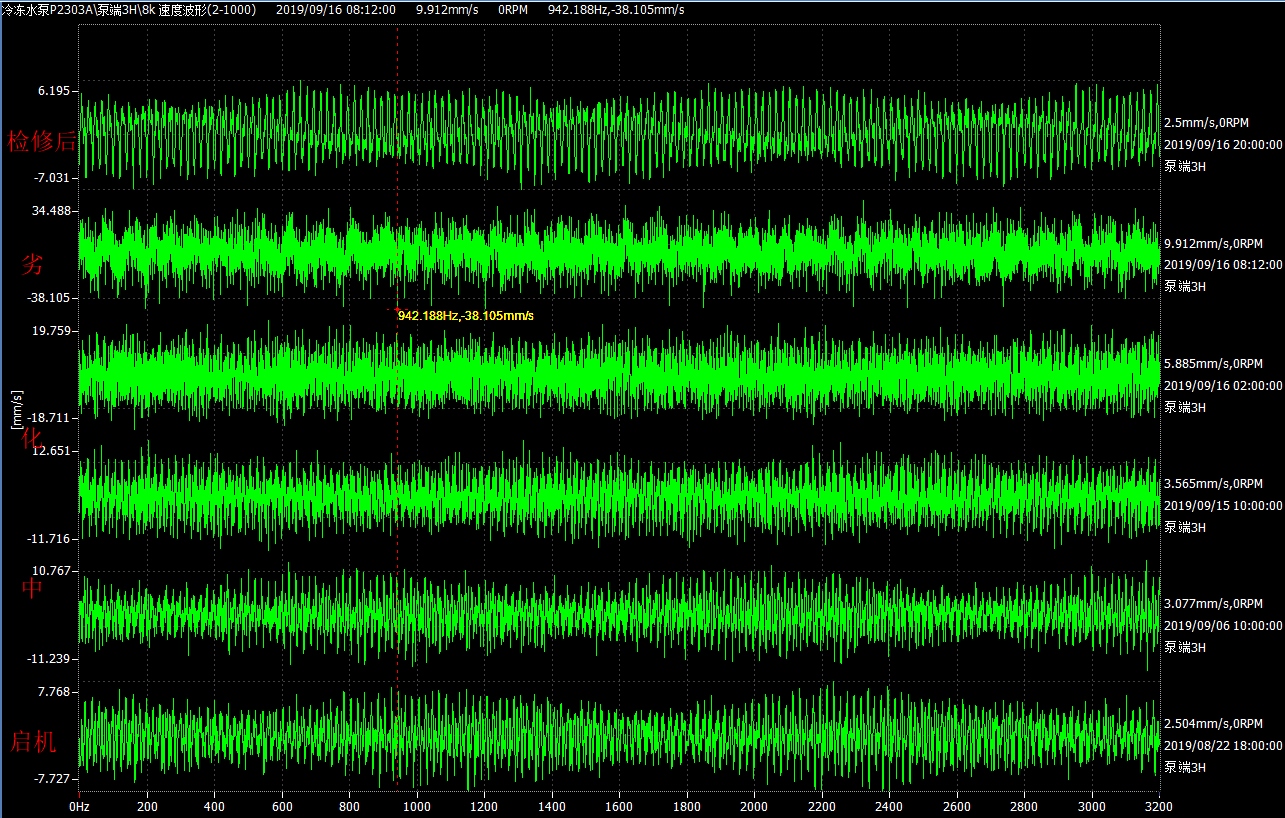

上圖為啟機至檢修后3H測點速度時域多波形圖。
從圖中可見，速度振動幅值隨故障劣化加深而持續上升，時域逐漸出現“小毛刺”，在檢修前劣化程度最深，“小毛刺”較多，且較為雜亂。

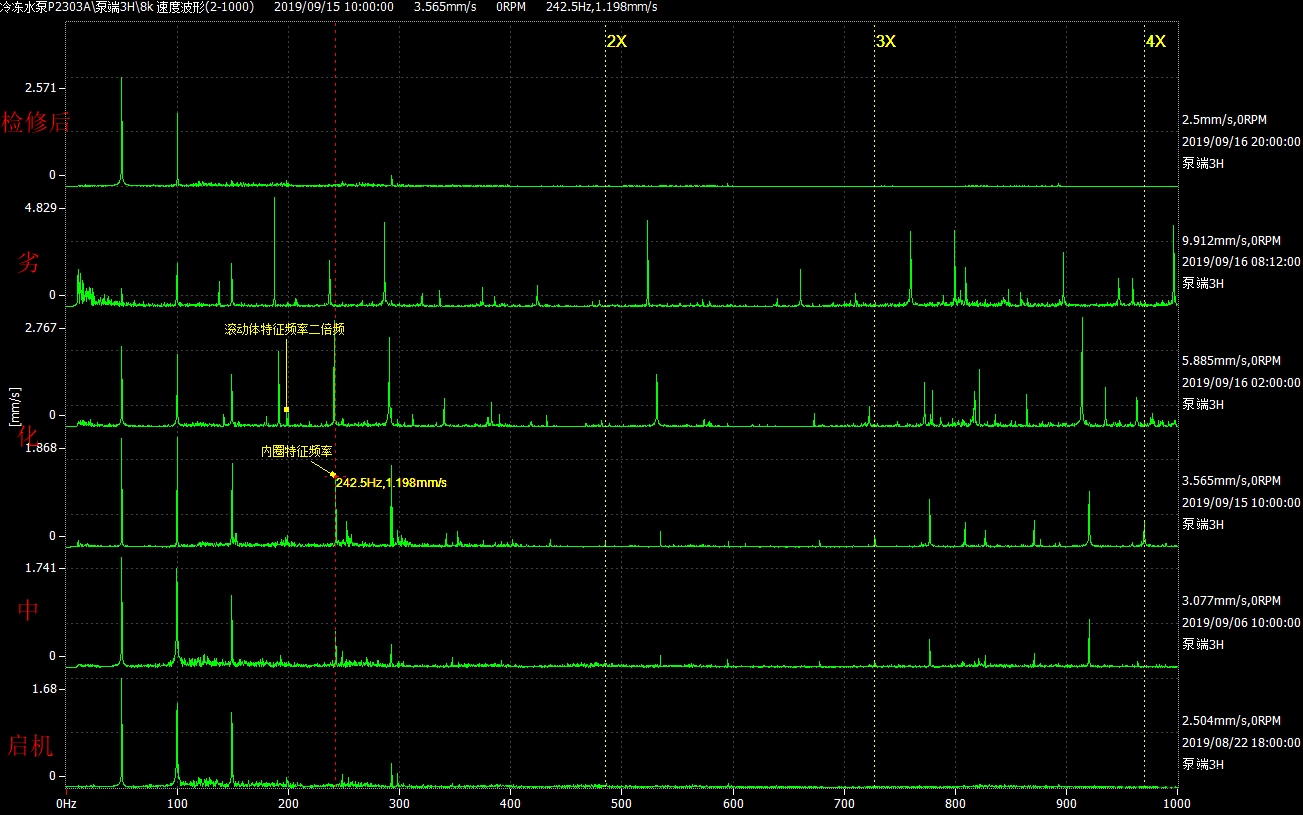

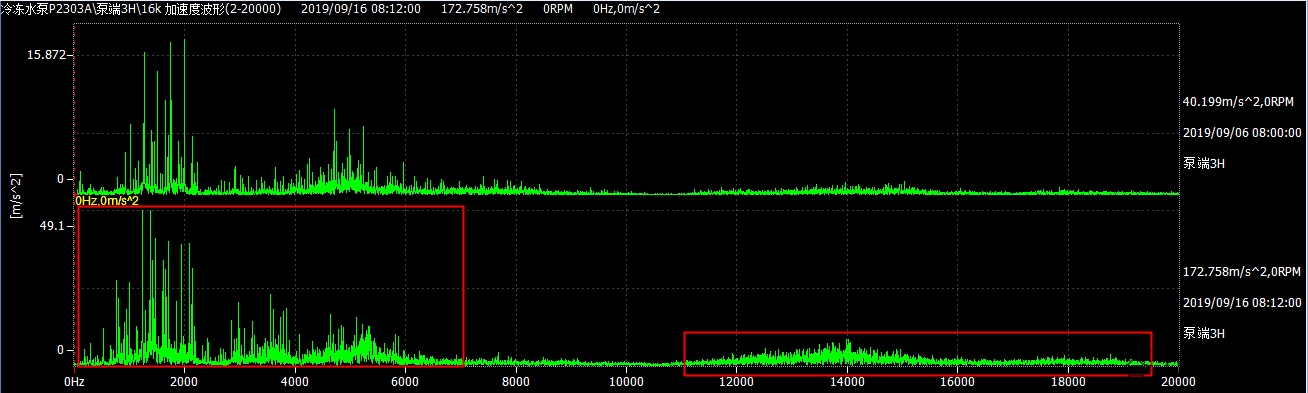

速度多頻譜顯示，啟機初期以轉頻一二倍頻及二倍線頻率為主，頻譜較總體較干凈，后續在200Hz以上頻段逐漸出現內圈特征頻率、滾動體特征頻率及相應諧波、邊帶等特征。

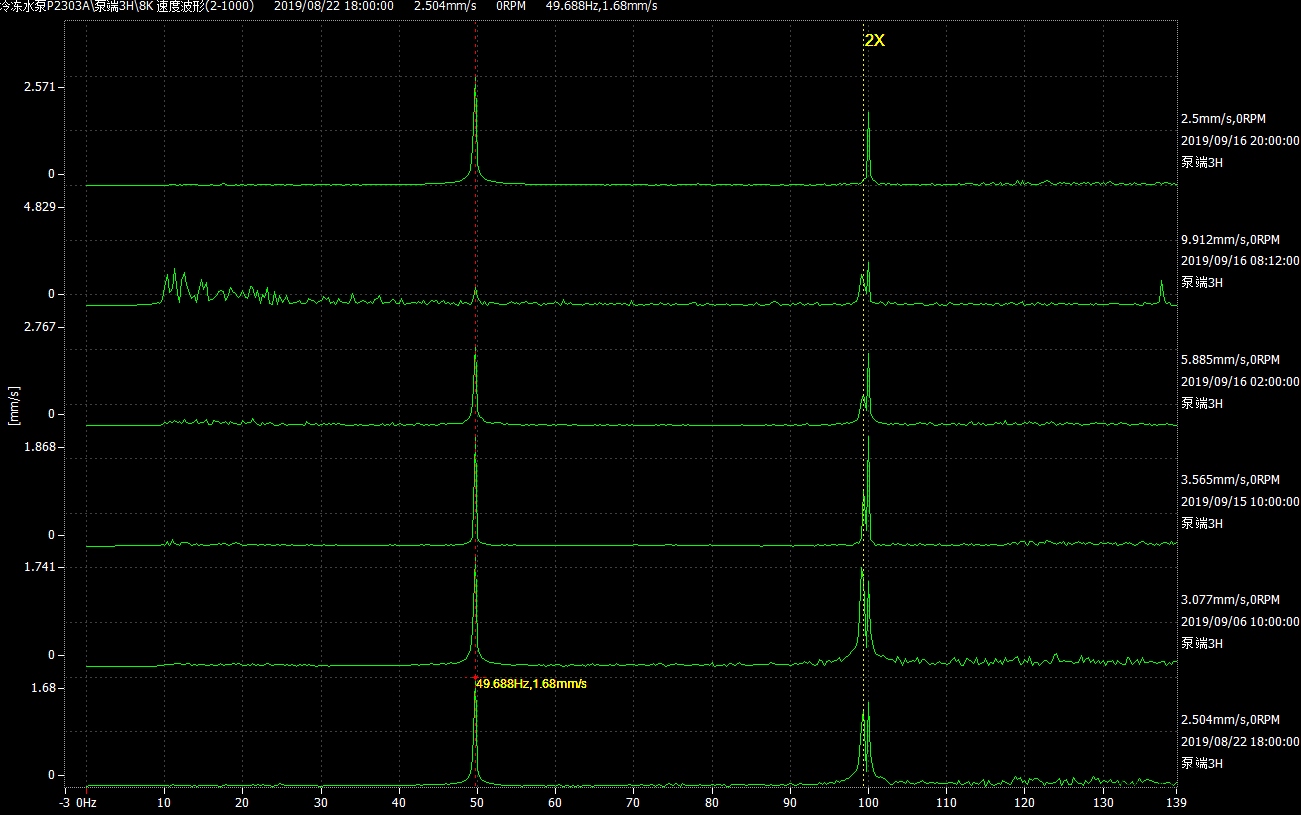

多頻譜局部放大圖可見機組啟機初即存在對中不良現象，但軸承劣化期間對中不良現象未見劣化。
小結
1、軸承檢修前再次劣化，內圈已出現多處剝落，滾動體也出現明顯損傷；
2、本次軸承故障及失效速度快，應與機組對中不良密切相關。

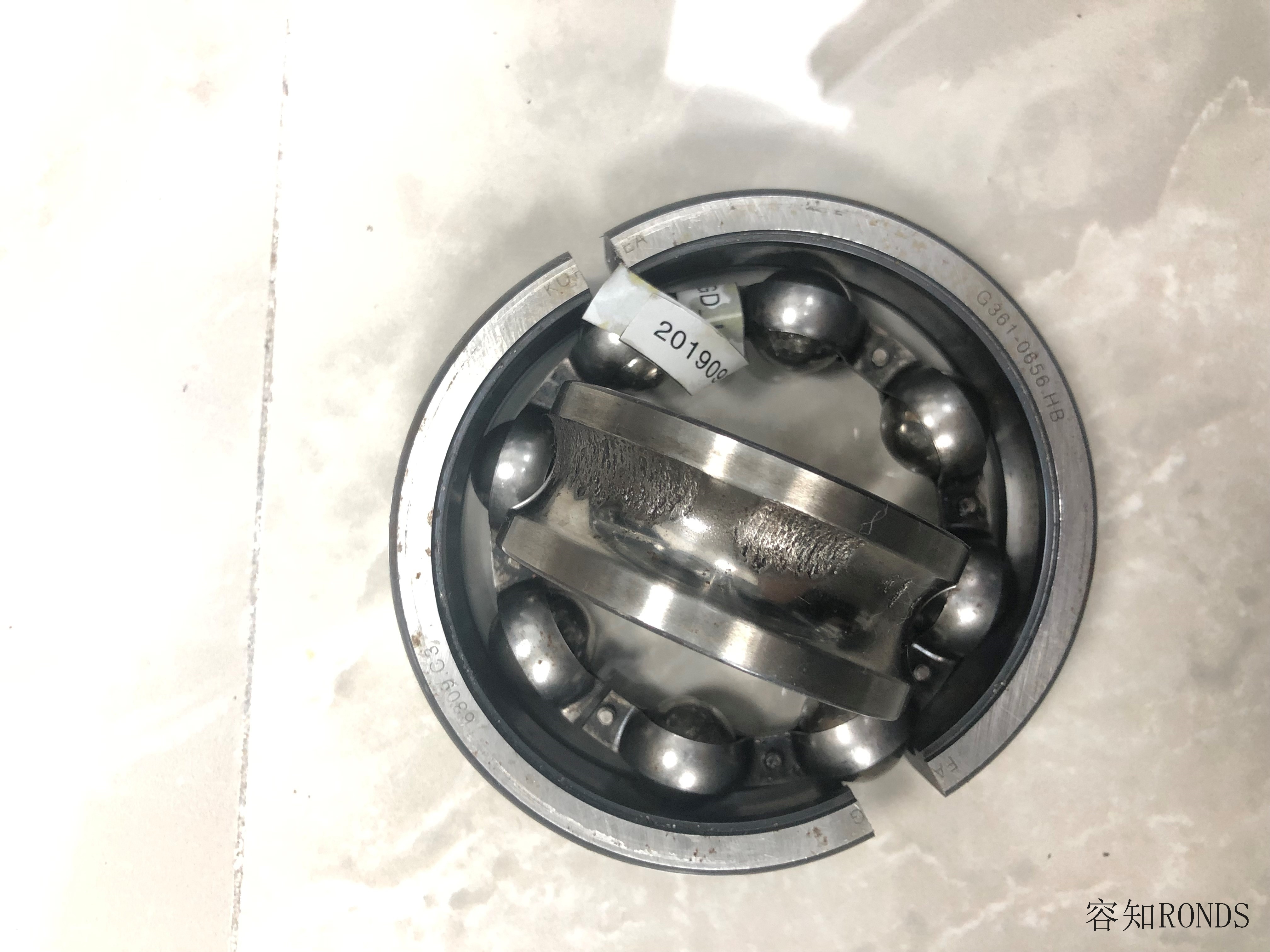

內圈存在明顯多處剝落損傷，損傷面積較大。
多個滾動體出現剝落損傷。
