快速計算軸承特征頻率
怎樣使用Excel計算軸承特征頻率
在軸承故障診斷過程中，我們要在頻譜中尋找不同部件比如內圈、外圈等的特征頻率，并以此為依據進行故障的定位。
根據軸承特征參數及軸轉速計算軸承特征頻率是軸承故障診斷的基本功，有一定診斷基礎的朋友應該都對此有所了解，但是對一些剛剛接觸軸承故障診斷的朋友可能就對此有些陌生了。
今天這篇文章就來給剛入門的小伙伴介紹一下如何使用我們熟悉的Excel軟件來計算軸承特征頻率。
提示
容知的MOS3000等軟件內部內置了軸承庫及制作復雜特征參數表功能，感興趣的朋友可以通過查詢軟件說明書學習。
理論上軸承特征參數其實是一組固定的值，與軸承的節圓直徑、滾子直徑、滾子個數以及接觸角相關。
一般知道一盤軸承的型號及滾動體個數后，其特征參數就明確了。軸承特征參數主要有以下幾個：
BPFO：外圈特征參數
BPFI：內圈特征參數
FTF：保持架特征參數
BSF：滾動體特征參數
計算軸承特征頻率的方法是使用上述不同特征參數乘以軸承內外圈轉差頻率，就得到了不同部件的特征頻率。
根據軸承的工作模式分為三種情況：
外圈固定、內圈旋轉
內圈固定、外圈旋轉
內外圈同時旋轉
其實不論哪種情況，都是使用特征參數乘以內外圈的轉差頻率就可得出軸承不同部件的特征頻率。
我們常見的設備中絕大多數都屬于第一種情況。
---打開網站：
http://webtools.skf.com/BearingCalc/selectProduct.action
該網站可查到大部分軸承的特征參數

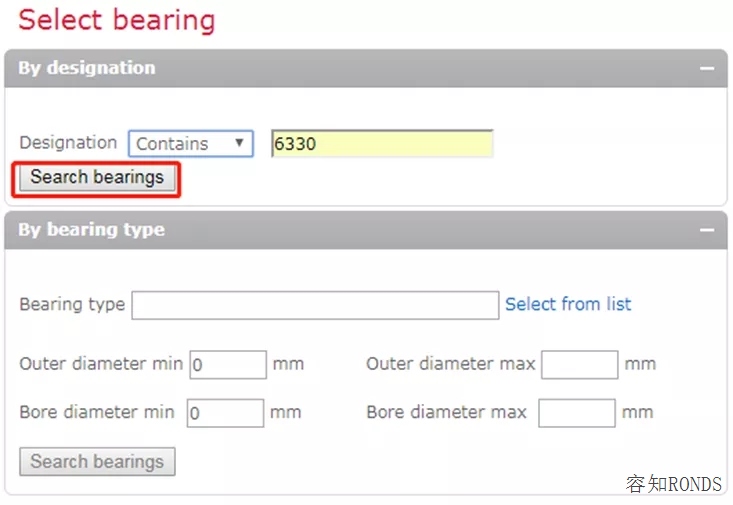

---輸入軸承型號并點擊search bearings搜索軸承

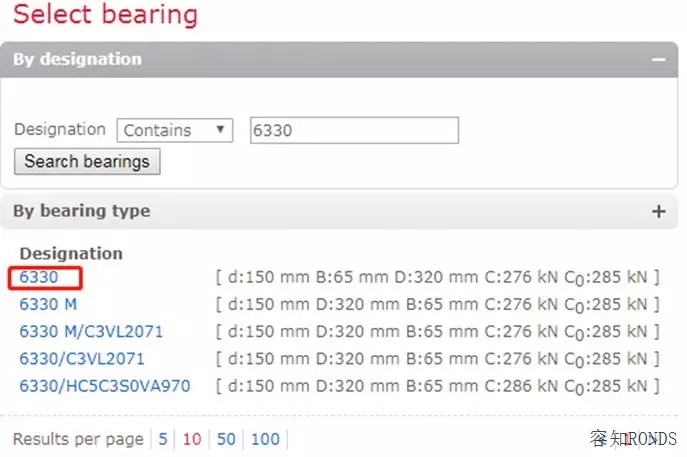

---選擇需要的軸承型號

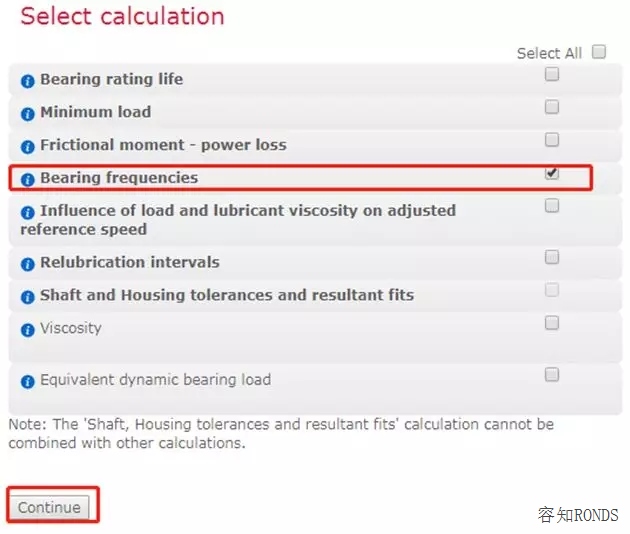

---選擇bearing frequencies后點擊continue

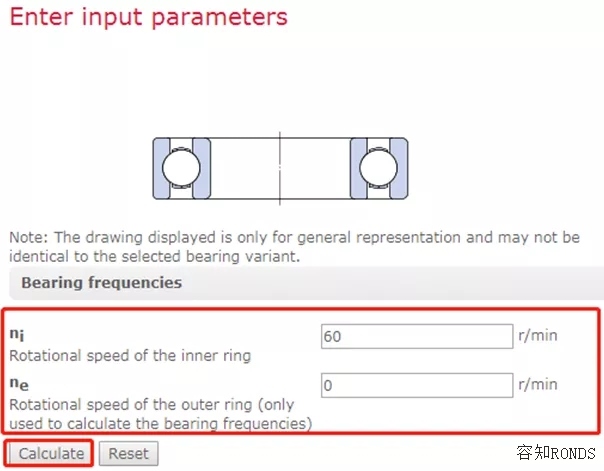

---在內圈轉速處輸入60，在外圈轉速處輸入0，點擊calculate

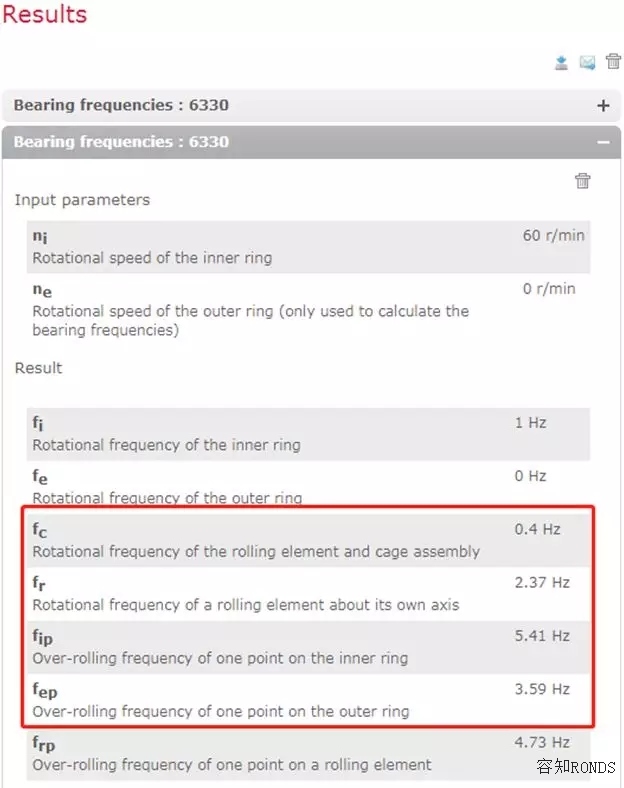

---得到軸承特征參數
其中fC即為FTF，fr即為BSF，fip即為BPFI，fep即為BPFO。
---得到相關軸承特征參數后，我們使用Excel軟件制作如下表頭
為什么會有一個BSF*2呢？
因為在柱軸承或錐滾子軸承等滾子軸承的滾動體損傷時，損傷點會穩定的同時沖擊內圈與外圈，所以頻譜中的2倍滾動體特征頻率往往很明顯，1倍反而不明顯。
上表中的滾子數為什么是9呢？
大家把BPFI和BPFO加起來看看是多少呢？

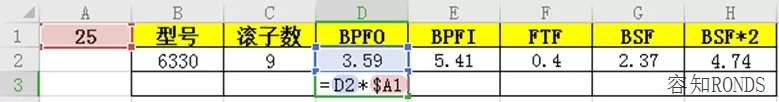

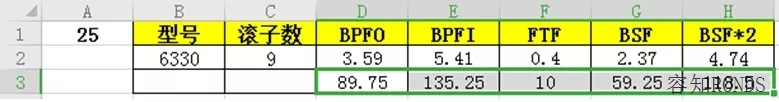

---在表格旁邊一欄中輸入內圈的轉頻，注意是轉頻（單位：Hz）——也就是轉速（單位：RPM）除以60以后的結果，然后在特征參數下輸入如圖中的公式

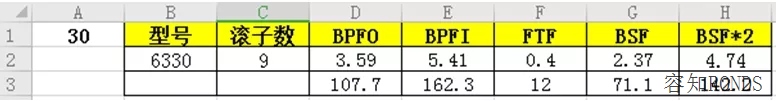

---使用右下角小十字拖動填充序列，即完成了軸承特征參數表的制作
---這樣制作的表格，在轉速發生變化時，只需改變轉頻即可快速獲得相關軸承特征頻率
---通過上述方法，大家可以制作基于不同設備的軸承參數表，這樣就為大家日后又快又準的找到軸承特征提供了便利條件。
怎么樣，是不是很簡單呢？
大家快去收集軸承參數動手實踐吧！
