容知·知課堂 | 石化行業設備故障案例分析
1、診斷緣由
泵端3H、3V測點在2015年4月21日加速度與速度采樣值快速上升，且無走平趨勢。
2、診斷結論
泵端3位置6215軸承（11個滾動體）外圈目前處于持續劣化狀態，至少存在一處剝落。
3、維修建議
（1）不建議長期運行，盡快停機更換泵端3位置6215軸承；
（2）若不便停機，建議增加巡檢次數，加強關注泵軸承異響、溫升變化現象。
4、設備信息
機組類型：懸臂離心油漿泵
電機轉速：2950RPM
泵端軸承型號：泵葉輪端軸承NSK 6215，泵聯軸器端軸承SKF 7314

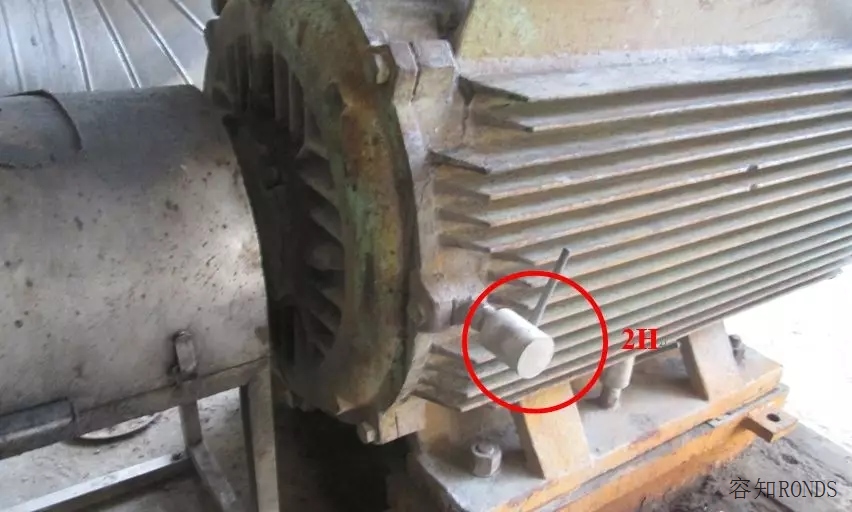

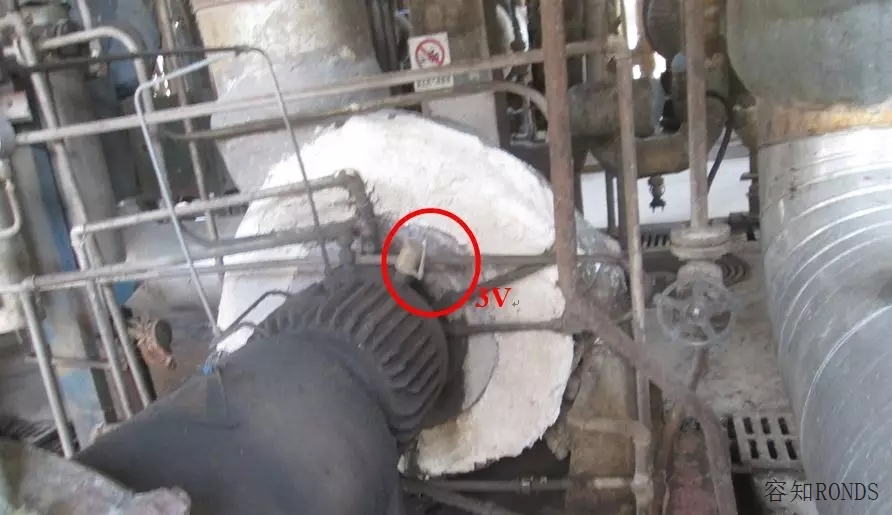

測點位置電機定子H、電機驅動端水平2H、泵端水平3H，泵端垂直3V
特征參數說明：
5、故障分析

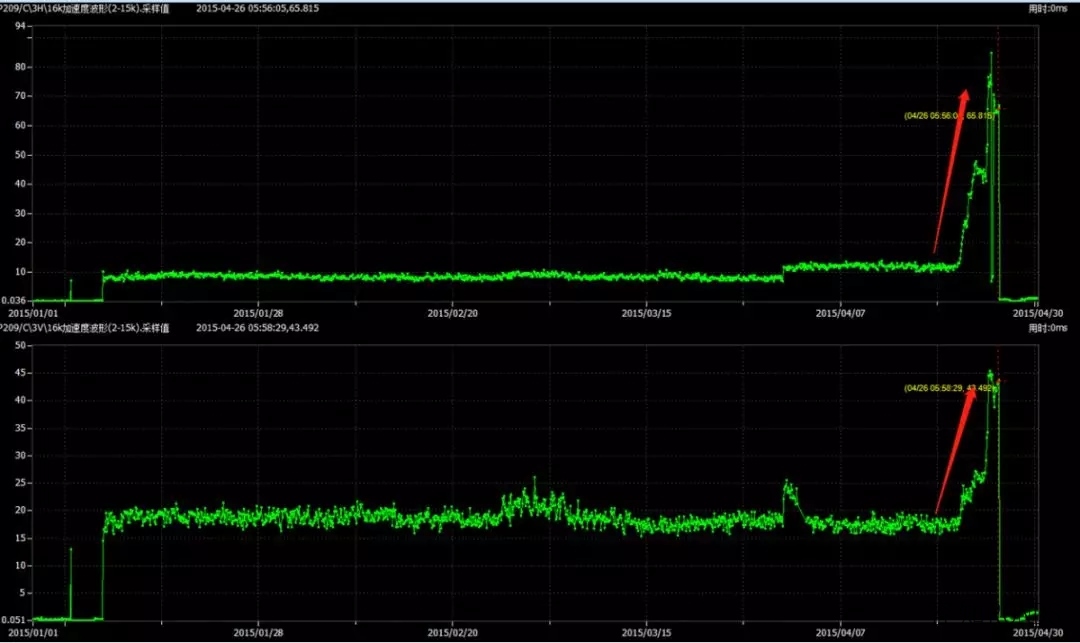

2015年4月21日19:56開始，3H、3V測點的加速度幅值開始快速上升，截至4月26人出現兩次走平臺。

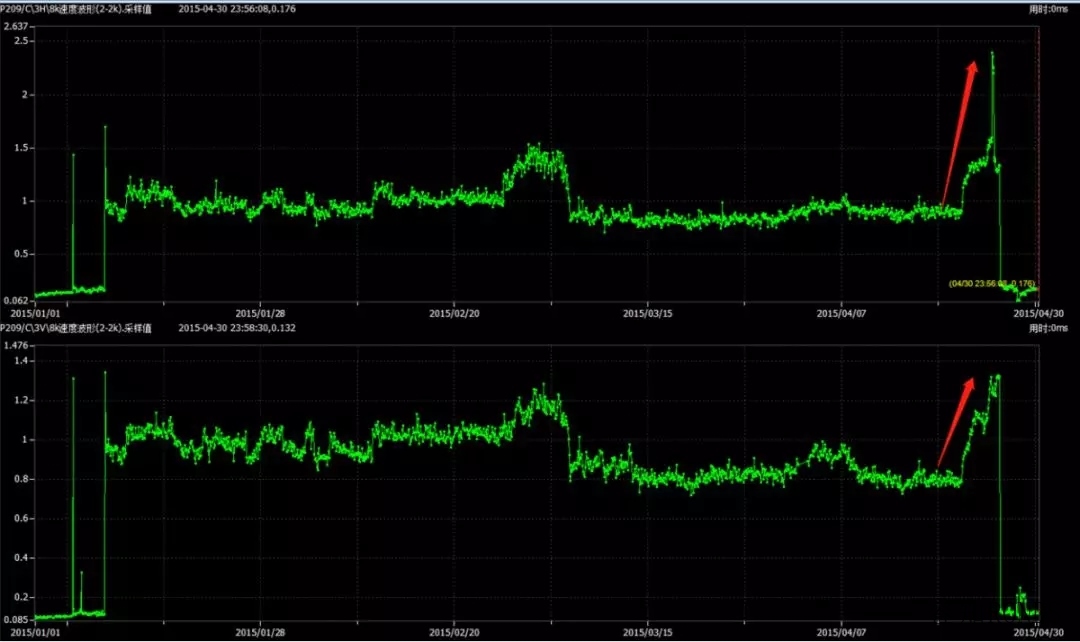

此時3H、3V測點的速度幅值出現同步變化。

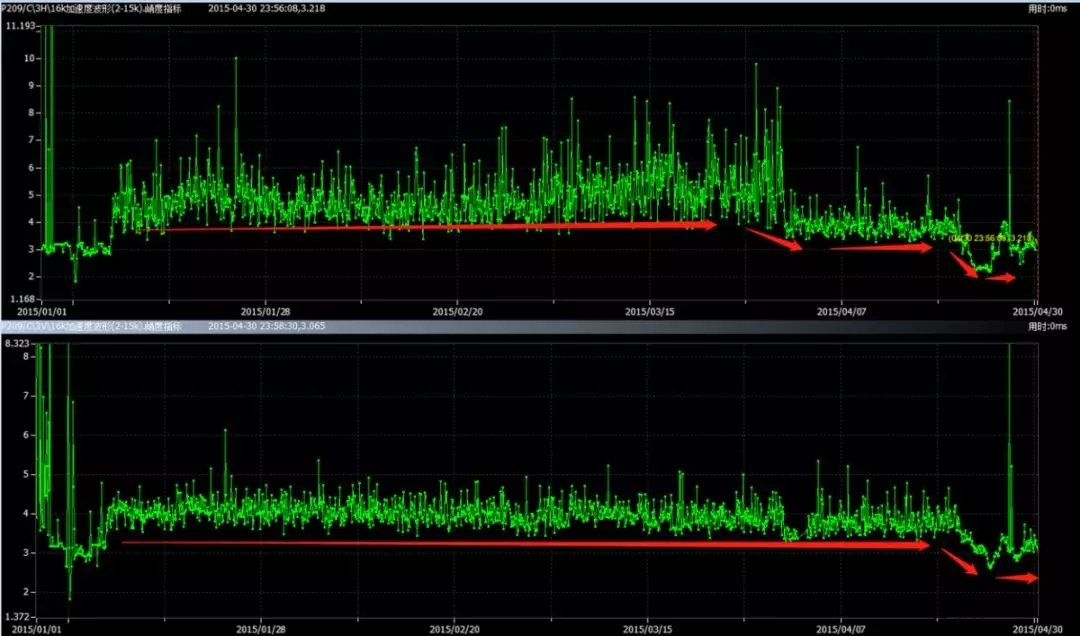

3H、3V測點的峭度指標自2015年1月9日啟機后一直處于異常狀態，3H測點的峭度指標在3.5-7之間，3V測點的峭度指標在3.5-5之間，，均大于正常值區間3-3.5。
3月31日，3H測點的峭度指標快速下降后保持穩定趨勢，說明波形特征出現變化，但3H、3V測點的峭度指標仍高于正常值。
4月21日，3H、3V測點的峭度指標急劇下降，并在4月24日之后下降到歷史最低點，說明此階段波形特征變化較為顯著，與加速度與速度總值變化具有較的同步性。

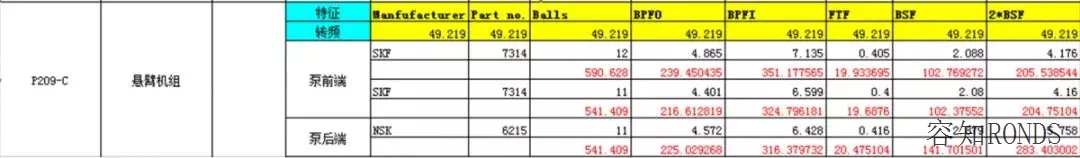

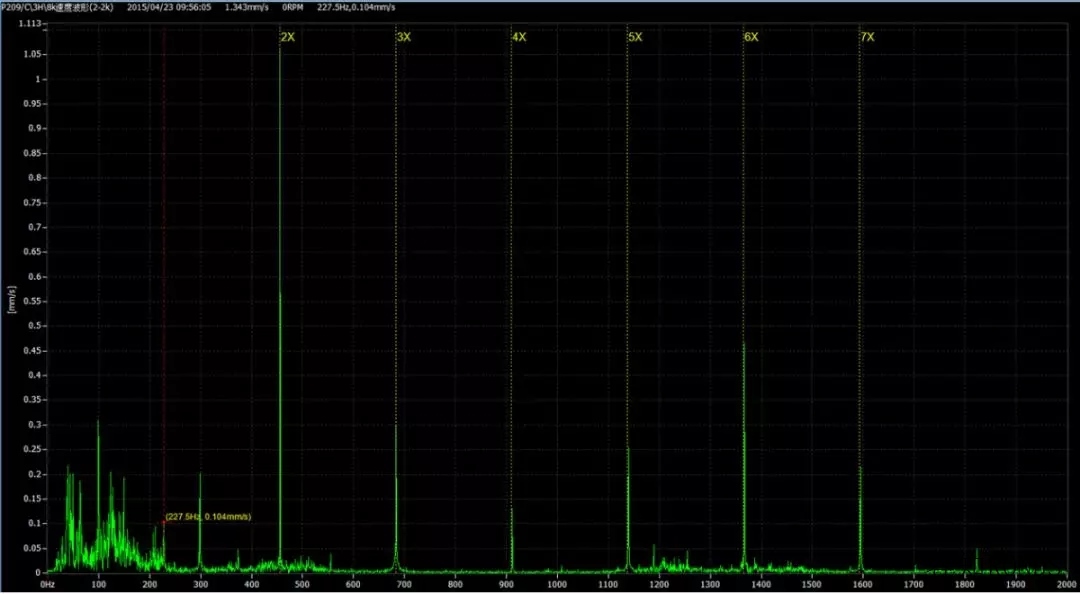

泵端3H測點速度頻譜可見明顯的頻率為227.5Hz譜線及其諧波，結合軸承參數表，該頻率接近6215軸承（11個球）的外圈特征頻率。

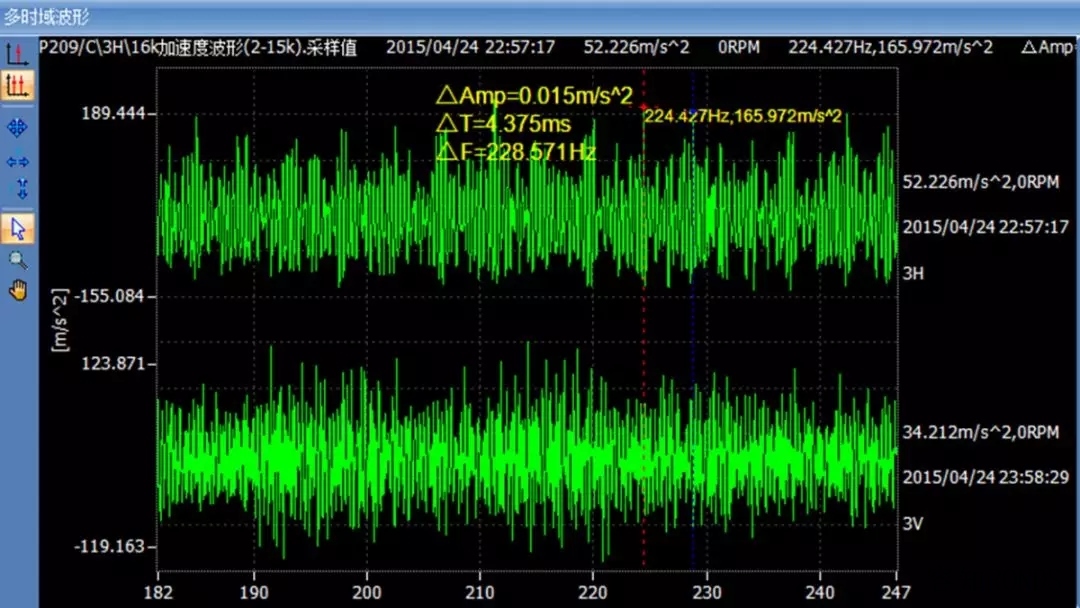

泵端3H、3V測點在加速度采樣值高點對應時域波形振幅較大，最大值可達190m/s^2。
3H測點時域波形還可見團狀規律性沖擊，沖擊頻率為接近225Hz，即6215軸承外圈缺陷特征頻率。

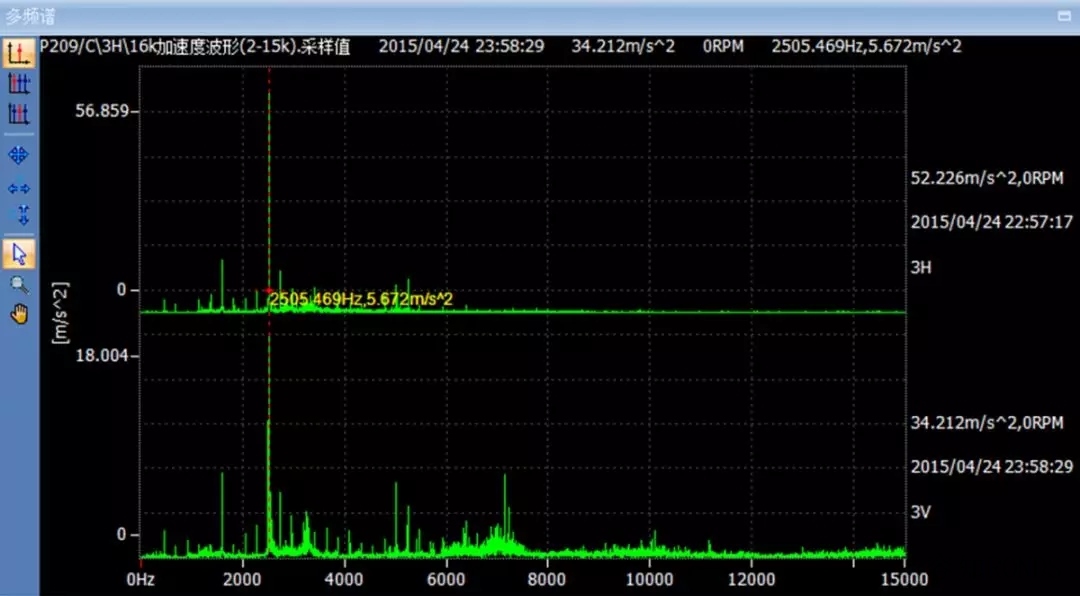

3H、3V測點的加速度頻譜可見軸承外圈缺陷特征頻率帶有豐富諧波。
6、對比分析
2015年1月9日機組起機時刻：

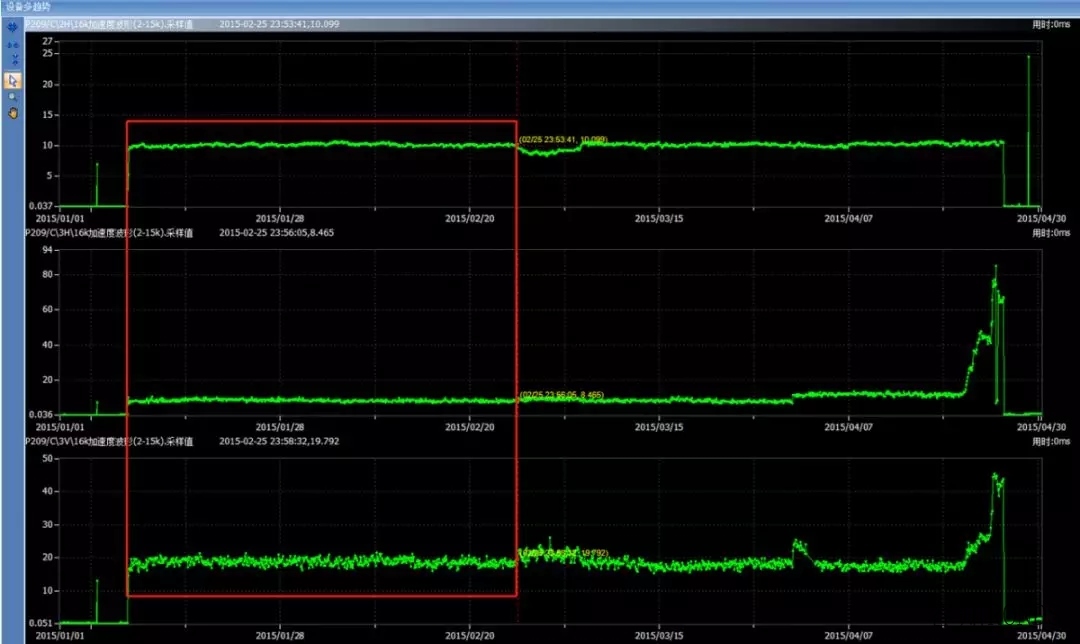

電機2H及泵端3H、3V測點的加速度采樣值自1月9日啟機后一段時間運行較為平穩。

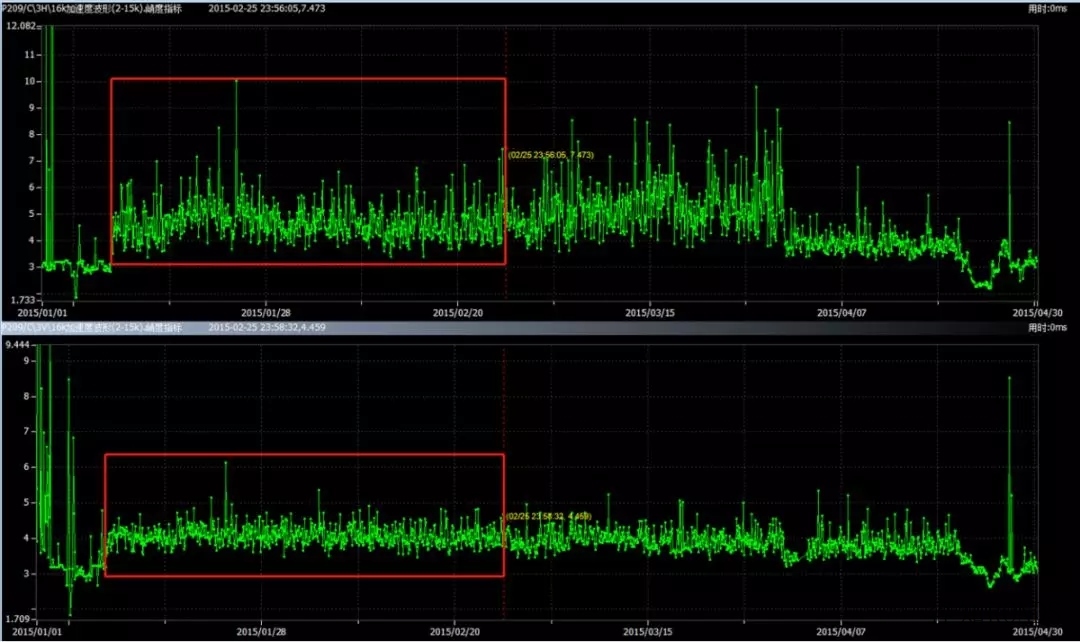

泵端3H測點的峭度指標在3.5-7之間，3V測點的峭度指標在3.5-5之間，超出正常值范圍。

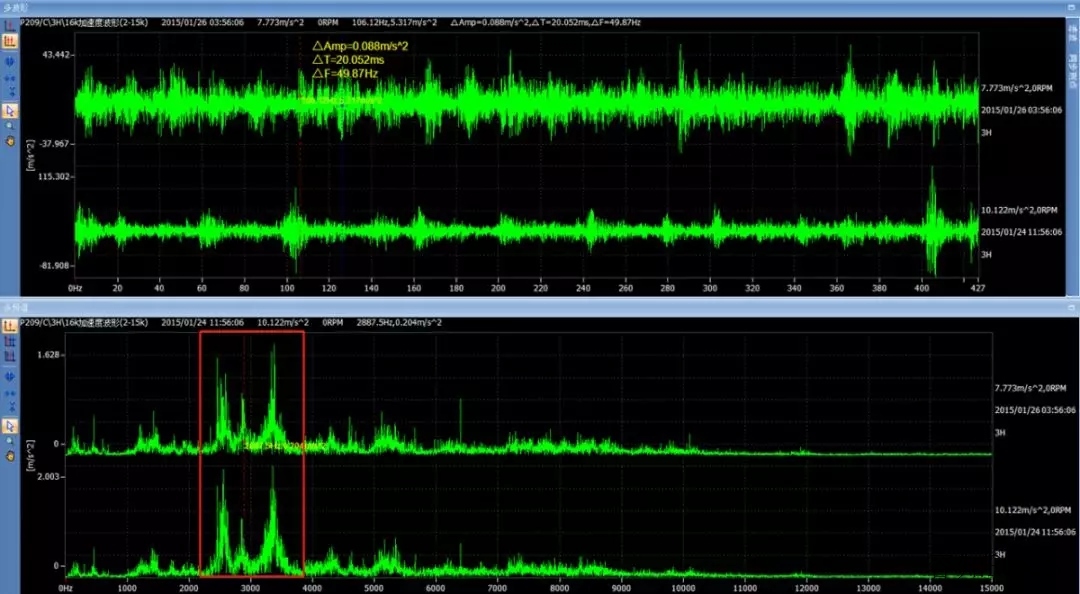

取3H測點不同峭度值對應數據，將其時頻特征進行對比分析，可見不同時刻加速度時域波形存在不穩定沖擊，兩個時刻的沖擊形態不一致，沖擊頻率接近轉頻；加速度頻譜能量均是主要集中在2000-4000Hz，頻譜結構基本一致。
對3H測點的頻譜進行包絡解調，包絡譜中以轉頻及其諧波為主，未見明顯軸承缺陷特征。
小結：機組起機時，機組泵端存在輕微磨碰現象，特征穩定，未見軸承缺陷特征。
綜上
1月9日，機組起機時刻，泵端存在輕微磨碰現象，未見軸承缺陷。
4月21日起，軸承出現明顯損傷，并存在快速劣化。結合時頻特征，判斷6215軸承外圈有嚴重的疲勞剝落。

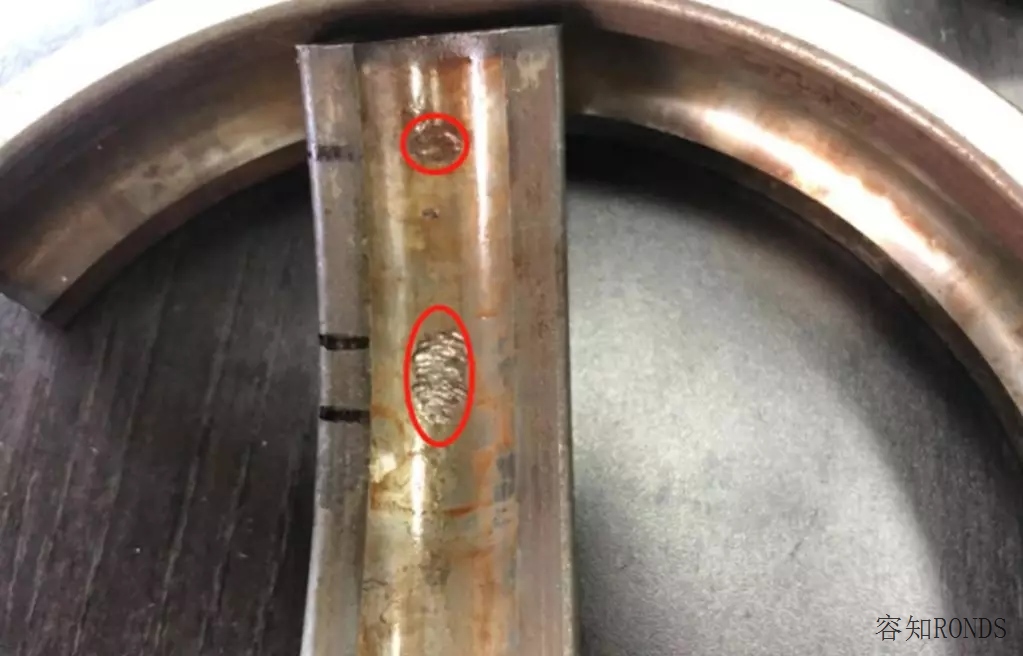

7、檢修照片
